Vilka är de vanliga typerna av checkventiler som används i industriella applikationer?

I industristörssystem,Kontrollera ventilerär avgörande delar som garanterar enkelriktat flöde och stoppar bakflödet. Deras drift är avgörande för att förhindra förorening, bevara systemets effektivitet och skyddsutrustning. Ett antal variabler, inklusive vätsketyp, tryck och flödesförhållanden, påverkar valet av kontrollventiltyp för en given applikation. De mest populära typerna av kontrollventiler som används i industriella miljöer undersöks nedan.

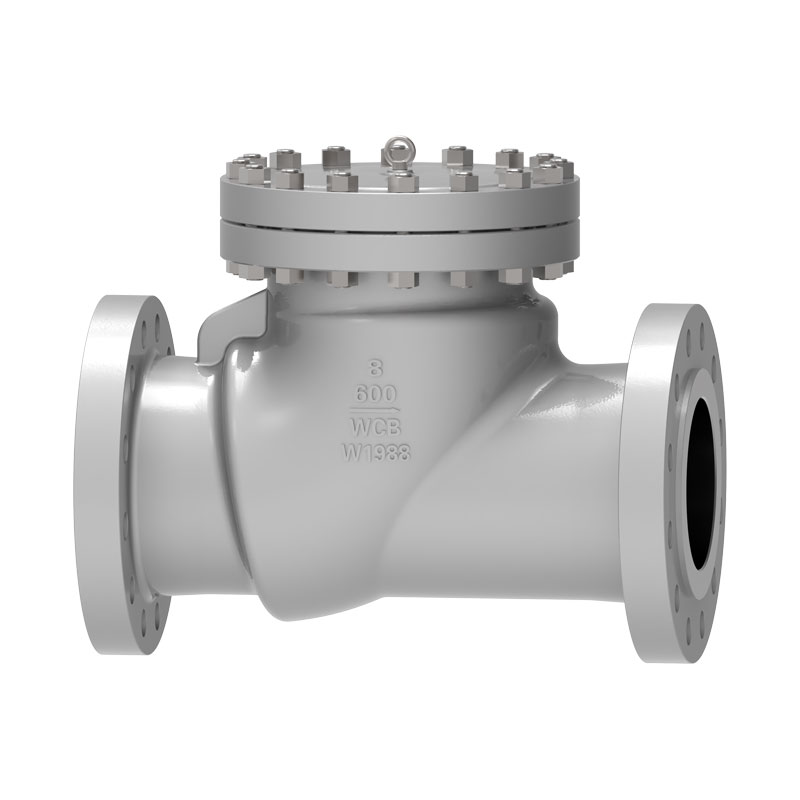

1. Swing check -ventil

Hur det fungerar:

En svängningsventil har en gångjärnsskiva eller klaff som svänger upp när vätskan flyter i framåtriktningen. När flödet stannar eller vänder får tyngdkraften eller mottrycket att skivan svänger stängs, vilket förhindrar bakflödet.

Applikationer:

- vatten- och avloppssystem

- olje- och gasledningar

- Pumpsystem

Fördelar:

- enkel design

- Lämplig för lågtryckssystem

- Minimal tryckfall under drift

2. Bollkontrollventil

Hur det fungerar:

En kulkontrollventil använder en sfärisk boll för att blockera omvänd flöde. När vätskan rinner i önskad riktning rör sig bollen bort från ventilsätet. När flödet stannar eller vänder, återgår bollen till sätet och förseglar ventilen.

Applikationer:

- Kemisk bearbetning

- Mat- och dryckesindustri

- System för uppslamningshantering

Fördelar:

- Kompakt design

- effektiv vid hantering av viskösa vätskor eller uppslamningar

- Låga underhållskrav

3. Lyftkontrollventil

Hur det fungerar:

I en hissKontrollera ventilen, skivan lyfts vertikalt från sätet genom framåtvätskeflödet. När flödet vänder återgår skivan till sätet och stänger ventilen.

Applikationer:

- Ångsystem

- Högtrycksrörledningar

- gasapplikationer

Fördelar:

- Idealisk för högtrycksapplikationer

- ger en tät tätning mot backflow

- Lämplig för horisontella och vertikala installationer

4. Membrankontrollventil

Hur det fungerar:

Ett flexibel membran fungerar som en tätningsmekanism i denna ventil. Framåtflödet lyfter membranet, vilket gör att vätska kan passera, medan bakflödet trycker på den mot ventilsätet för att förhindra omvänd flöde.

Applikationer:

- läkemedelsindustrin

- Matbearbetning

- frätande vätskesystem

Fördelar:

- Utmärkt för att hantera känsliga eller frätande vätskor

- ger en föroreningsfri tätning

- Tyst operation

5. Duckbillkontrollventil

Hur det fungerar:

Formad som en anka -räkning öppnar denna ventil när fluidtrycket skjuter mot den och stängs tätt under ryggtrycket.

Applikationer:

- Marin- och avloppssystem

- Stormvattenhantering

- utfallssystem

Fördelar:

- Flexibel och lätt

- Icke-mekanisk operation

- motståndskraftig mot tilltäppning

6. Skivkontrollventil

Hur det fungerar:

Denna kompakta ventil passar mellan två rörflänsar och har en skiva som svänger eller hissar för att tillåta framåtflöde. När flödet vänder stängs skivan och förhindrar bakflödet.

Applikationer:

- rymdbegränsade system

- HVAC -system

- Kemisk bearbetning

Fördelar:

- Lätt och kompakt design

- Minimal tryckfall

- Lätt att installera

7. Tyst kontrollventil

Hur det fungerar:

Tystkontrollventiler använder en fjäderbelastad mekanism för att stänga ventilen snabbt när flödet stannar, vilket förhindrar vattenhammare (en kraftig kraft orsakad av plötsligt flödesomvändning).

Applikationer:

- HVAC -system

- Vattenförsörjningsnätverk

- Pumpsystem

Fördelar:

- Eliminerar vattenhammaren

- Tyst operation

- hållbar och effektiv

Välja lämplig kontrollventil

Ta hänsyn till följande element när du väljer en kontrollventil för din applikation:

Gör att vätsketypen är kompatibel med ventilens material.

Välj en ventil som kan hantera systemets tryck och flödeshastigheter.

- Installationsutrymme: Wafer -kontrollventiler och andra små val är perfekta för trånga utrymmen.

Underhållskrav: Välj ventiler för viktiga system som kräver mindre underhåll.

Avslutningsvis

I industriella applikationer är kontrollventiler viktiga eftersom de ger enkelriktade, jämnt flöde och stoppflöde. Varje form av kontrollventil, från svängning och boll till membran- och ankabilltyper, har särskilda fördelar som är lämpliga för vissa system och sektorer. Att välja den bästa ventilen för att förbättra systemets prestanda och pålitlighet kan underlättas om du är medveten om dess funktioner.
