Hur löser vridspjällsventilen för förlängd växelfläns operationsbarriärer för nedgrävda och isolerade industriella rörledningssystem?

1. Komplett strukturell sammansättning och grundläggande arbetsprincip

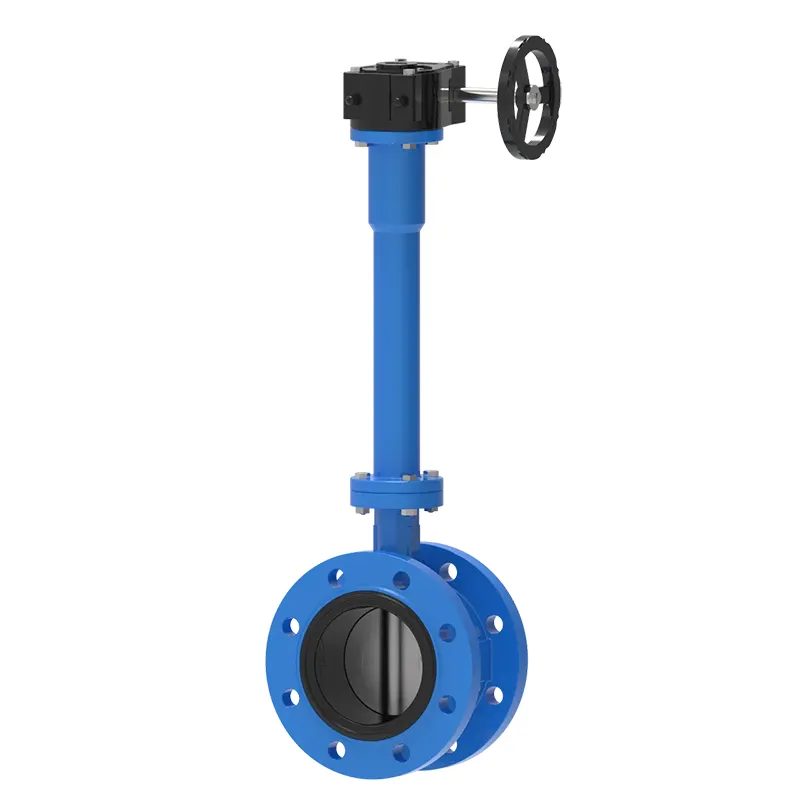

1.1 Delad komponentlayout av fläns, förlängd spindel och kugghjulsdrift

Tre centrala funktionsmoduler utgör hela ventilkroppen, var och en utför oberoende rörledningsanslutningar, momentöverföring och flödesregleringsuppgifter. Den dubbelflänsade ventilkroppen antar full-face skruvad anslutningsform, som bildar styva tätningsförband med matchande rörledningsflänsar, vilket undviker medelhög läckagerisk orsakad av lös klämning av waferventiler under långvariga tryckfluktuationer. Den förlängda spindelenheten är den mest differentierade delen jämfört med vanliga vridspjällsventiler, som förlänger växelns manöverhandratt till tillgänglig mark eller utrustningsplattform, vilket skiljer driftpositionen från den nedgrävda eller isolerade ventilkroppsdelen.

Snäckväxellådan installerad på toppen av den förlängda skaftet omvandlar stort vridmoment som krävs för rotation av skivor med stor diameter till lätt handrattsdrift, vilket effektivt minskar den fysiska arbetsintensiteten för operatörerna. Inuti växellådan kan precisionsmask- och snäckhjulsstrukturen låsa skivan i vilken öppningsvinkel som helst utan extra positioneringsfixturer, vilket ger ett stabilt tillstånd för fast flödesreglering för långvarig rörledningsdrift. Alla transmissionsdelar inuti den förlängda spindeln har integrerad spline-anslutning, vilket säkerställer synkron rotation mellan handhjulsväxeln och den interna fjärilsskivan utan transmissionsslirning efter tusentals öppnings- och stängningscykler.

• Styv anslutning med dubbel fläns förbättrar den totala tätningsstabiliteten vid tryckfluktuationer
• Anpassningsbar förlängd skaftöverföringsfunktion ut ur nedgrävt/isolerat område
• Snäckväxelreduktion minskar driftvridmomentet för reglering av rörledningar med stor kaliber
• Integrerad splineskaftstruktur eliminerar risken för slirning av transmissionen

1.2 Mekanism för medelstor avlyssning och flödesreglering

Den cirkulära fjärilsskivan som är fäst på den nedre änden av den förlängda skaftet roterar 90 grader runt den vertikala centrala axeln för att fullborda full öppning, partiell strypning och fullständig stängning av rörledningens tvärsnitt. När skivan roterar parallellt med medelflödesriktningen bildar rörledningen en fri passage; när den roterar vinkelrätt mot flödesriktningen, passar skivans ytterkant tätt in i den elastiska tätningsringen inuti ventilkroppen för att uppnå noll läckage av vätska, gas och blandade medier. Växellådan med vinkelskala kan noggrant justera skivans rotationsvinkel inom 0-90 grader, och realisera kontinuerlig linjär flödesreglering istället för endast tvålägesbrytarkontroll av enkla handtagsventiler.

Den förlängda spindeln är utrustad med tätningskomponenter i flera lager vid kopplingen av ventilkroppen och förlängd hylsa, vilket förhindrar att rörledningsmediet sipprar uppåt längs spindelgapet till växelns drivningsområde, vilket undviker växelrost och medelstor förorening av driftsdelar. Packningssetet kan bytas ut utan att ta bort hela ventilen från rörledningen under senare underhåll, vilket avsevärt förenklar reparationsarbetet på plats av nedgrävda ventiler som är svåra att demontera.

2. Materialmatchningsstandarder för kropp, skaft och tätningskomponenter

2.1 Klassificering av ventilhus och skivmaterial för olika mediamiljöer

Val av materialkvalitet bestämmer direkt den långsiktiga stabila driftscykeln för ventilen under specifika medeltemperatur- och korrosionsförhållanden. Duktilt järnventilhus med epoxibeläggning används i stor utsträckning i kommunal vattenförsörjning, brandskydd och kylvattenledningar, med bra motstånd mot neutralt vattenmediumerosion och låg tillverkningssvårighet. WCB-kropp i kolstål är lämplig för högtemperaturledningar för ånga och oljetransporter, och bibehåller stabil mekanisk hållfasthet under medeltemperatur upp till 425 ℃. Rostfritt stål CF8/CF8M-kropp matchar kemiskt syrabaserat blandat medium och kustsalt-innehållande vattenledningar, som motstår gropkorrosion orsakad av kloridjoner.

Materialet för fjärilsskivan måste överensstämma med ventilkroppens korrosionsbeständighetsgrad för att undvika elektrokemisk korrosion mellan olika metallkontaktytor. Överlagringsskiva av rostfritt stål är konfigurerad för korrosiva medelhöga arbetsförhållanden, medan skiva av bronslegering är vald för cirkulerande havsvattenledningar för att förhindra vidhäftning av marina organismer och elektrolytiska korrosionsskador. Alla metallgjutämnen genomgår avspänningsbehandling efter formning för att eliminera inre deformationsspänningar som genereras under gjutning, vilket förhindrar att ventilkroppen spricker under omväxlande kall och varm miljö.

2.2 Standarder för material för förlängd spindel och växellåda

Den förlängda skaftet tål upprepad torsionsbelastning under långvariga öppnings- och stängningscykler, så höghållfasta material av rostfritt stål 410 eller legerat stål 4140 används, med strikt hårdhetskontroll för att undvika skärning och brott under vridmomentöverföring. Den yttre skyddshylsan på den förlängda stammen använder ett sömlöst stålrör med rostskyddsbeläggning, som isolerar underjordisk jordfuktighet och rörledningsvärmeisoleringsånga från att komma i kontakt med vridmomentöverföringens kärnaxel, vilket avsevärt förlänger livslängden för den förlängda skaftenheten begravd under jord i många år.

Snäck och snäckhjul inuti växellådan använder bronslegering som matchar snäckstrukturen i kolstål, som bildar självsmörjande friktionspar under ingreppsrotation, vilket minskar regelbunden fettunderhållsfrekvens. Växellådans skal använder gjuten aluminiumlegering med låg vikt och stark oxidationsbeständighet, vilket inte kommer att producera tungt rostskikt för att blockera handrattens rotation efter långvarig utomhusexponering eller underjordisk valvplacering.

3. Standardinstallationsflöde för nedgrävda och isolerade rörledningslayouter

3.1 Steg för bekräftelse av pipeline och parameter före installation

Innan ventilkroppen lyfts och ansluts måste tekniker bekräfta tre kärnanpassade parametrar för produkten för att matcha rörledningslayouten på plats: verkligt nedgrävt djup eller isoleringstjocklek för att bestämma den erforderliga utökade skaftlängden, rörledningens nominella tryck för att välja matchande flänstrycksklass och mediumtyp för att kontrollera om skivan och tätningsmaterialkvaliteten uppfyller kraven på korrosionsskydd. Felaktig spindellängd kommer att göra att kugghjulet sjunker in i det nedgrävda valvet eller täcks av rörledningsisolering, vilket förlorar funktionalitet; felaktig flänstrycksklass kommer att leda till läckage av flänspackningar under rörledningsdesigntryck.

Rengör flänstätningsytan på de främre och bakre rörledningarna noggrant, ta bort svetsslagg, rostfläckar och hårda partikelfästen för att undvika repskador på den elastiska tätningspackningen under bultdragning. Placera den matchade icke-metalliska platta packningen mellan de två grupperna av flänsar och rikta in alla flänsbulthål horisontellt för att förhindra excentrisk extrudering av packningen orsakad av förskjuten installation av ventilkroppen, vilket kommer att bilda lokal medelstor läckagepassage efter långvarig drift.

3.2 Begravd rörledning, speciell fast och stamskyddsfunktion

Efter att ventilhusets fläns är helt bultad och fastsatt genom korssymmetrisk åtdragningssekvens, fyll på graderad sand runt ventilkroppen för skiktad packning, undvik stora hårda stenar som direkt extruderar ventilskalet för att producera lokal deformation. Den yttre skyddshylsan på den förlängda skaftet måste lindas med vattentätt korrosionsskyddat material från ventilkroppen till markdriftsplattformen, vilket blockerar underjordiskt grundvatten och korrosiv jord från att komma i kontakt med skaftets metalldelar. Ett ihåligt skyddande brunnslock är reserverat vid skaftets markände, som kan öppnas direkt för att manövrera ratten utan större jordutgrävning vid senare inspektion och justering.

För tjockt isolerad rörledningsinstallation inomhus, reservera en vertikal kanal som matchar den förlängda skaftets ytterdiameter vid rörledningens isoleringsomslagsposition, linda inte värmeisolerande bomull runt växellådan och spindelexponerade sektionen, för att förhindra värmeackumulering från att accelerera försämring av växelsmörjfett och åldring av topppackningens tätningsdelar. Efter installationen, utför ett fullt slagöppnings- och stängningstest av handratten för att verifiera att skivan roterar utan att fastna och att vinkelskalan stämmer överens med det faktiska flödesavskiljningsläget.

• Tvärsymmetrisk flänsbult åtdragning för att förhindra packningsexcentriskt extruderingsläckage
• Vattentät skyddsomslag för förlängd skaftbegravd sektion mot jordkorrosion
• Reservera oberoende vertikal kanal för spindeln för att undvika isolering av växellådan
• Heltakts öppning-stängningstest för att eliminera dolda risker för att skivan fastnar efter installationen

4. Huvudsakliga scenarier för tillämpning av industriella och kommunala rörledningar

4.1 Kommunala underjordiska vattenförsörjnings- och brandskyddsledningsnät

Stadskommunala vattendistributionsledningar och nedgrävda brandbekämpningsringrör är de mest tillämpliga områdena för denna förlängda spindelflänsventil. De flesta huvudledningsgrenar läggs under vägytan eller grönbältsjord, och vanliga kortstamventiler behöver storskalig vägschaktning varje gång flödesjustering eller underhåll av rörledning utförs, vilket medför stora störningar för stadstrafiken och det dagliga boendets liv.Förlängd spindelväxelflänsspjällventilförlänger manöverväxelns handratt till markinspektionsbrunnens positioner, och alla öppnings-, stängnings- och flödesstrypningsoperationer kan endast slutföras genom att öppna brunnslocket, utan utgrävning av vägytan och konstruktionsarbete för återfyllning av rörledningsjord.

Kommunala brandskyddsrörledningar kräver stabil tätningsprestanda under omedelbar tryckökning när brandpumpar startar. Den styva anslutningen med dubbla flänsar och den elastiska tätningsringen i flera lager kan uthärda omedelbar tryckpåverkan utan medelstort läckage. Snäckväxelns självlåsande struktur kan hålla ventilen helt öppen under lång tid i dagligt beredskapstillstånd och kommer inte att stängas automatiskt på grund av vibrationer i rörledningens vattenflöde, vilket säkerställer obehindrad släckvattenpassage i nödsituationer.

4.2 Fabriksisolerade mediumtransportrör

Rörledningar för kemiska anläggningar för högtemperaturånga, het olja och kylda saltlösningar behöver alla tjocka värmeisoleringsskikt för att minska medeltemperaturförluster och undvika skållningsolyckor för operatörer på plats. Om vanliga kortskaftade vridspjällsventiler används, måste isoleringsskiktet runt ventilen skäras upp varje gång flödet justeras, och ny värmeisolerande bomull måste lindas in igen efter drift, vilket resulterar i upprepat slöseri med värmeisoleringsmaterial och frekvent värmeförlust av rörledningen. Den förlängda skaftstrukturen skiljer driftväxellådan från isoleringsomslagsområdet, rörledningsisoleringen kan kontinuerligt lindas som en helhet utan lokal skärning, vilket bibehåller fullständig värmeisoleringseffekt av hela rörledningen under lång tid.

Storskaliga livsmedelsbearbetnings- och läkemedelsfabriker för rent vattencirkulationsrörledningar väljer också denna flänsspjällventil med förlängd spindeldrev. De fullständiga kontaktmediedelarna i rostfritt stål matchar sanitära produktionsstandarder, och växeldriftsläget realiserar exakt flödesreglering med små intervall, som stabilt kan kontrollera det mediumflöde som krävs av produktionsutrustning utan omedelbara stora flödesfluktuationer som påverkar produktbearbetningsstabiliteten.

4.3 Parkera underjordiska utloppsledningar för regnvatten och avlopp

Campus, industripark och bostadsområde nedgrävda regnvatten- och avloppsledningar är nedgrävda under grön mark och trottoarer, med spridda inspektionsbrunnar reserverade med mellanrum. Ventilens förlängda spindeldesign matchar perfekt det vertikala djupet av dessa inspektionsbrunnar, underhållspersonal kan direkt nå kugghjulet vid brunnsmynningen utan att gå ner i den djupa brunnen för drift. Den korrosionsskyddande epoxibeläggningen av segjärnsventilkroppen motstår långvarig erosion av avloppsvatten som innehåller organiska föroreningar, och den utbytbara yttre tätningsringen kan bibehållas på plats utan integrerad ventil demontering från rörledningen.

• Kommunala nedgrävda vattenledningar eliminerar väggrävningsarbete vid ventiljustering
• Isolerade fabriksrörledningar undviker upprepad skärning och omlindning av termisk bomull
• Självlåsande brandrörsväxel förhindrar oavsiktlig stängning under vattenflödesvibrationer
• Avloppsrör korrosionsskyddande beläggning anpassar långvarig organisk mediumerosion

6. Riktlinjer för regelbunden inspektion och långsiktigt korrosionsskydd

Nedgrävda och isolerade installationsmiljöer påskyndar åldrandet av ventilens yttre komponenter, så standardiserade periodiska inspektions- och underhållscykler måste utformas enligt olika arbetsförhållanden för att undvika plötsligt tätningsfel eller överföringsstopp under drift av rörledningen.Förlängd spindelväxelflänsspjällventilhar en design av delad utbytbara slitdelar, de flesta underhållsoperationer kan utföras på plats utan avstängning av rörledningen och integrerad ventildemontering, vilket avsevärt minskar rörledningssystemets stilleståndstid orsakad av underhållsarbete.

6.1 Månatliga rutininspektionsartiklar för växeldriftsdelar

Öppna markbrunnslocket eller rörledningsisoleringens reserverade driftskanal, vrid ratten fram och tillbaka för fullt slagöppning och stängning, observera om rotationsprocessen har onormalt blockerande och onormalt friktionsljud. Kontrollera växellådans vinkelskala för att bekräfta att den angivna öppningsgraden överensstämmer med skivans faktiska flödesavskiljningstillstånd. Torka av ytdamm och fuktiga lerfläckar på växellådans skal, kontrollera om det finns medelhögt läckage vid spindelpackningens övre ände och registrera mängden läckage för efterföljande packningsbyte.

För växellådor installerade i underjordiska fuktinspektionsbrunnar, torka av det yttre skalet med en torr trasa varje månad för att avlägsna kondenserade vattendroppar som fästs på ytan, vilket förhindrar att långvarig fuktkorrosion av aluminiumlegeringsskalets yta orsakar perforeringsskador på den inre tätningsfetthålan. Om handrattens rotationsmotstånd uppenbarligen ökar jämfört med tidigare inspektionsprotokoll, måste extra smörjfett sprutas in i växellådan genom det reserverade fettinsprutningsmunstycket.

6.2 Årligt underhåll av djup korrosion och tätningsbyte

Utför en fullständig rostskyddsinspektion av den förlängda skaftets yttre skyddshylsan varje år, kontrollera om det yttre vattentäta rostskyddslindade materialet har sprickor, faller av och att jordvatten sipprar in i hylsan. Skadade korrosionsskyddade delar måste lindas om med nytt vattentätt lindat material, och foggapet är tätat med rostskyddslim för att blockera underjordisk korrosiv mediumkontakt med metallskaftet.

Ta ut den åldrande elastiska tätningsringen inuti ventilhuset genom flänsdemontering under årligt underhåll av rörledningen, ersätt den med en ny tätningsring som matchar medeltemperaturen och korrosionsgraden. Kontrollera ytrepor och korrosionsgrad på fjärilsskivan, polera och reparera mindre rostfläckar på skivans yta och utför en kompletterande korrosionsskyddsbehandling före återinstallation i ventilhuset. Alla utbytta gamla tätningstillbehör klassificeras och återvinns i enlighet med standarder för industriellt avfallshantering utan slumpmässig kassering.

• Månatligt fullslagshandratts rotationstest för att skärmtransmissionen blockerar dold fara
• Tillskottssmörjfett i rätt tid när rotationsvridmomentet ökar uppenbart
• Årlig omlindning av skadat skaft yttre vattentätt anti-korrosionsskikt
• Byt ut åldrande inre tätningsring under regelbundet underhåll av rörledningen
