Bronskilgrindventil

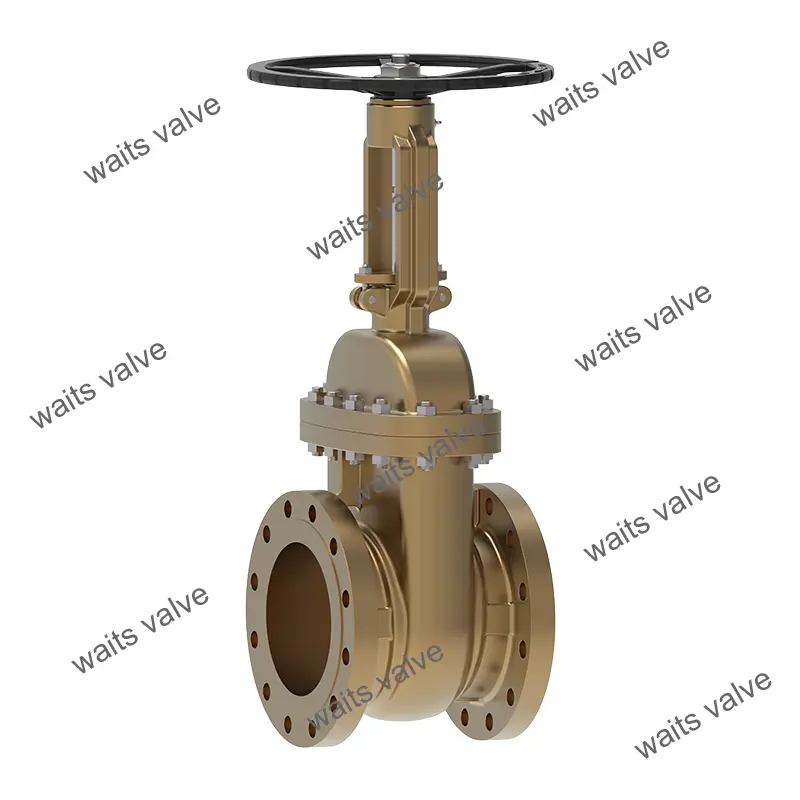

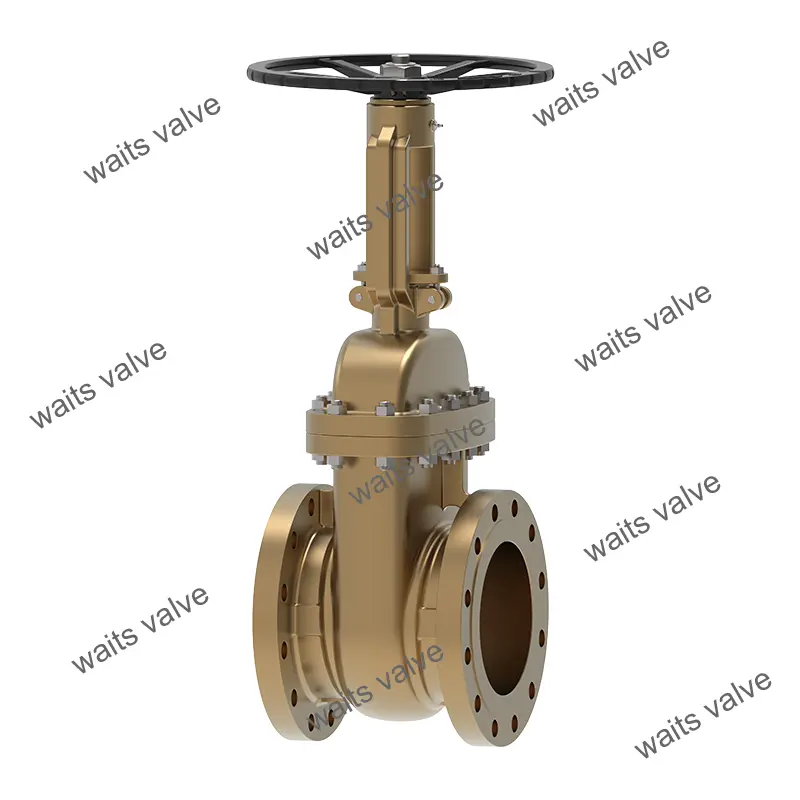

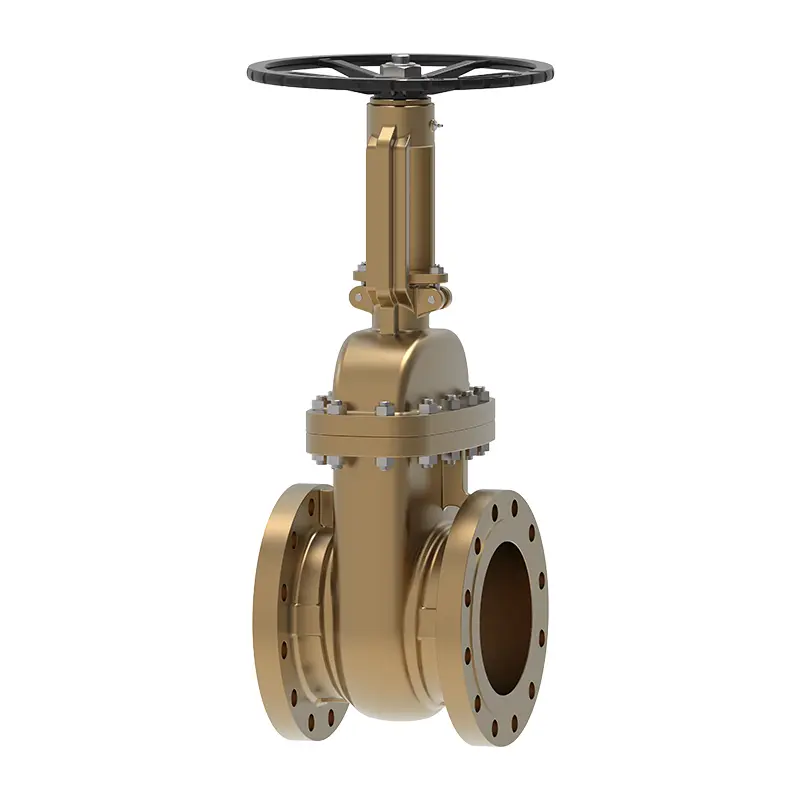

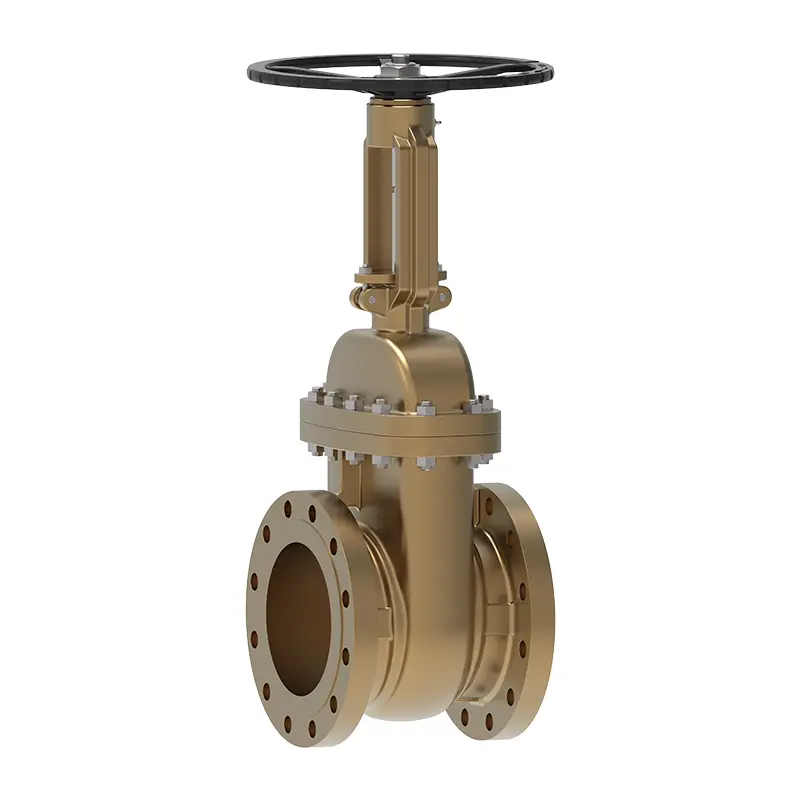

Waits Valve High Quality Bronze Wedge Gate ValveBronze Wedge Gate Valve Antar bronsventilkropp, bronsventiltrim, gängad anslutning och ventilskydd i enlighet med ASTM B62 -specifikationen. Den antar också Precision Casting Wedge Gate Design. Aluminiumbronsmaterial med hög styrka är resistent mot korrosion/slitage. En mängd olika enhets-/anslutningsmetoder är lämpliga för olika rörledningar.

Skicka förfrågan

Produktbeskrivning

För att vänta ventilen Hållbar brons kilgrindventil, är grinden gradvis lyft och bort från ventilsätets tätningsyta genom att rotera handhjulet eller köra ventilspindeln genom drivenheten. Tryckområde CL150 ~ CL300 PN10 ~ PN16. Ventilen antar stigande stamdrift och är utrustad med en solid kilskiva. Inte lämplig för dricksvatten. Välkommen att skicka ett meddelande för att berätta om det anpassade innehållet, vi är online när som helst!

Arbetsprincip:
När grindlyfthöjden når ungefär 1 gånger den nominella diametern på ventilen, är vätskanalen avblockerad och ventilen öppnas helt. Vid faktiskt användning används toppen av ventilstammen vanligtvis som den fullständiga öppningsindikationen. Efter att ha nått toppläget är handhjulet vanligtvis 1/2 till 1 varv som det faktiska helt öppna läget för att förhindra låsning på grund av temperaturförändringar. När handhjulet eller drivenheten roteras i motsatt riktning, driver ventilstammen grinden att stiga ner, och grindtätningsytan passar gradvis ventilsätets tätningsyta. Tätning uppnås genom att trycka grinden hårt mot ventilsätet genom yttre kraft eller medeltryck för att förhindra flödet av medium.

Implementeringsstandarder-brons kilgrindventil
Designstandarder	API600/API6D EN1074-1
Flänsstandard	ASME B16.5/ASME B16.47- A/B/EN1092
Förbindelse	Rf.rtj, ff.bw.sw
Test acceptans	API 598
Strukturlängd	API 6D ASME B16.10 EN558
Tryck- och temperaturbetyg	ASME B16.34
Brandprov	6FA Fire Fire 607
Låg läckagestandard	ISO 15848-1, API 622
Antikorrosion	NACE MR 0175

Applikationsbrons kilgrindventil
Storlek	NPS 1/2 ″ ~ NPS 12 ″ DN50 ~ DN300
Tryckområde	CL150 ~ CL300 PN10 ~ PN16
Temperaturområde	-20 ℃ ~ 250 ℃
Ansökan	Tillämpligt på vatten, havsvatten, olja, ånga, naturgas och svagt frätande vätskor. Den hårda tätningstypen kan hantera medium som innehåller partiklar eller hög temperatur.
Enhetsläge	Handhjulsdrift, växlar, pneumatisk driven, elektrisk driven, hydraulisk driven
Ventilkropp	Al - brons
Ventilsäte	EPDM, PTFE, NBR. Al - brons, int+STL
Ventilstam	F304 -F316, Al - brons

Prestationsegenskaper
Bronze Wedge Gate Valve har en rak mediekanal inuti ventilkroppen, som har låg vätskemotstånd, och medierna flyter i en rak linje med låg flödesmotstånd, vilket effektivt kan minska systemets tryckförlust.
Jämfört med stoppventiler är grindens rörelsesriktning vinkelrätt mot flödesriktningen för mediet, vilket underlättar öppningen och stängningen.
Mediet kan flyta i båda riktningarna, och det finns inget behov av att ta hänsyn till flödesriktningen för mediet under installationen, vilket är bekvämt för installation och användning i olika rörledningssystem. Det har ett enkelt utseende och en relativt kort strukturell längd, vilket är mer fördelaktigt i tillfällen där installationsutrymmet är begränsat. Det har god tillverkning av processbarhet och ett brett utbud av applikationer.
Produkten kan drivas handhjul; Växlar drivs; Pneumatisk driven; Elektrisk driven; Hydraulisk driven

Bronze Wedge Gate Valve
