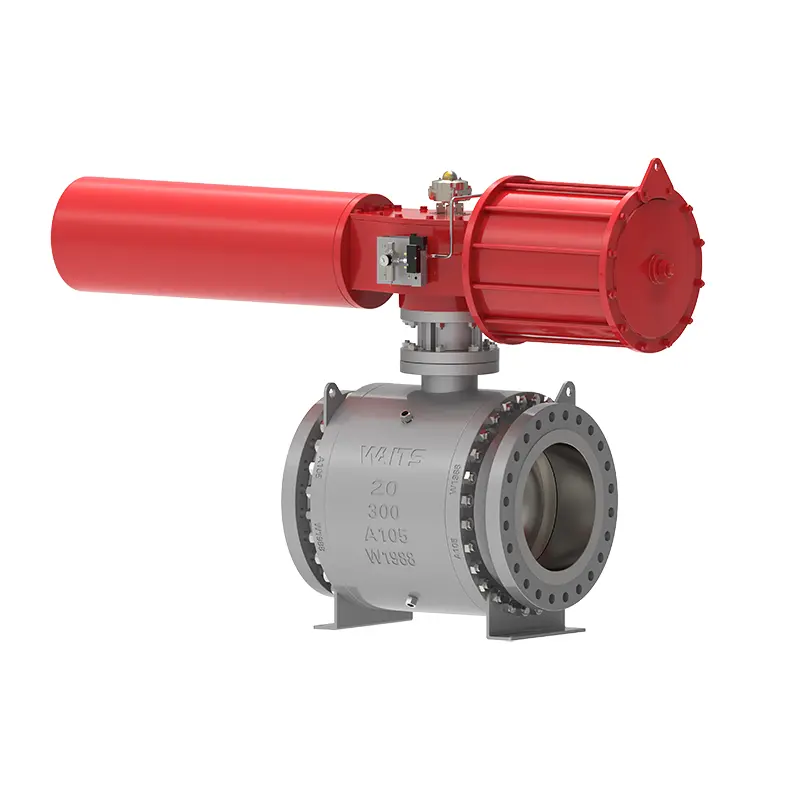

Trunnion Kulventil

Waits Valve, med sin kompletta produktionslinje, kan förse dig med kulventilprodukter. Vi har rik erfarenhet av ventildesign och tillverkning, insisterar på produktkvalitet och relaterade tjänster, förmånliga produktpriser och snabb leverans. Vi överväger helt olika applikationer och antar olika tillverkningsstandarder, såsom API6D/ ISO17292/BS5351, etc.

Skicka förfrågan

Produktbeskrivning

Trunnion kulventil är en stålkulventil, som är designad och tillverkad med full hänsyn till prestanda och total livslängd vid användning. Ventilkroppen är smidd med högkvalitativa material, kulan är installerad och mittflänsen och halsen är bultade. Ventilsätet uppströms och nedströms är enkelkolveffekter, DBB-funktion. Samtidigt finns det tre strukturer för tätningen mellan ventilsätet och kulan:

1. Traditionell mjuk tätningsstruktur;

2. Triangulär ringtätningsstruktur;

3. Hård tätningsstruktur.

Genomförandestandarder

Designstandarder	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flänsstandarder	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Anslutningsmetoder	RF, RTJ, BW
Testning och acceptans	API598, API 6D, BS12569;
Strukturell längd	ASME B16.10, BS 558, BS12982, ISO 5752;
Tryck och temperaturnivåer	ASME B16.34,
Brandskyddskrav	API6FA API607
Låga läckagestandarder	ISO 15848-1, API 622
Anti-korrosion design	NACE MR 0103, NACE MR 0175

Ansökan

Storlek	NPS 1" ~ 60" DN25~DN1500
Tryckområde	Klass 150~ 2500 PN10-PN420
Temperaturområde	；-196℃ ~ +260℃
Användningsområde	Kranvatten, avlopp, konstruktion, petroleum, kemisk industri, livsmedel, medicin, textil, elektricitet, skeppsbyggnad, metallurgi, energisystem, etc.
Körläge	Turbin, pneumatisk, elektrisk
Ventilhus	Smide: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Gjutgods: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Boll	Sphere: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Stödring för ventilsäte	Sätesstödring: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Ventilsätesinsats	PTFE, RPTFE, Nylon, Devlon, PEEK
Ventilspindel	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Prestandafunktioner

1. Ventilspindeln är utformad för att förhindra att ventilskaftet skjuts ut från ventilhuset på grund av felaktig användning.
2. Tappkulventilen har en brandsäker och antistatisk anordning.
3. Nödtätande fettinsprutningsportar är utformade vid ventilsätets tätning och ventilskaftstätningen. Normal tätning är inte beroende av tätningsfett. När tätningsytan är skadad och orsakar läckage kan tätningsfett injiceras för akut reparation. Varje fettinsprutningsport är utrustad med en fettinsprutningsventil och en inbyggd envägsventil.
4. En dräneringsventil är installerad i det lägsta läget av ventilhuset för att ventilera och dränera ventilkaviteten; en avluftningsventil är installerad på den övre delen av ventilhuset för att ventilera och rengöra ventilkaviteten online. Dräneringsventilen och avluftningsventilen kan vara isoleringsventiler eller speciella utloppsskarvar för att säkerställa säkerhet, tillförlitlighet och bekvämlighet.
5. Den är utrustad med en anslutningsplatta som kan matcha olika drivanordningar, inklusive handtag, snäckväxlar, elektriska, pneumatiska, gas-vätskelänkage, elektrohydrauliska länkage, etc.
6. Ventilen med svetsade ändar kan justera ventiländens material (övergångssektion) enligt användarens rörledningsmaterialkvalitet för att säkerställa anpassningsförmågan och svetsbarheten hos materialets styrka. För ventiler med hylsor i båda ändar kan längden på hylsan säkerställa att svetsning på plats inte påverkar tätningsmaterialen.
7. Nedgrävd design. För nedgrävda ventiler förlängs ventilskaftet enligt projektets behov för att underlätta driften ovan jord, och motsvarande fettinsprutning, avloppsutsläpp och avluftningsanordningar förlängs från röret till marken. Höjden på den nedgrävda och upphöjda ventilen tillhandahålls av kunden.
