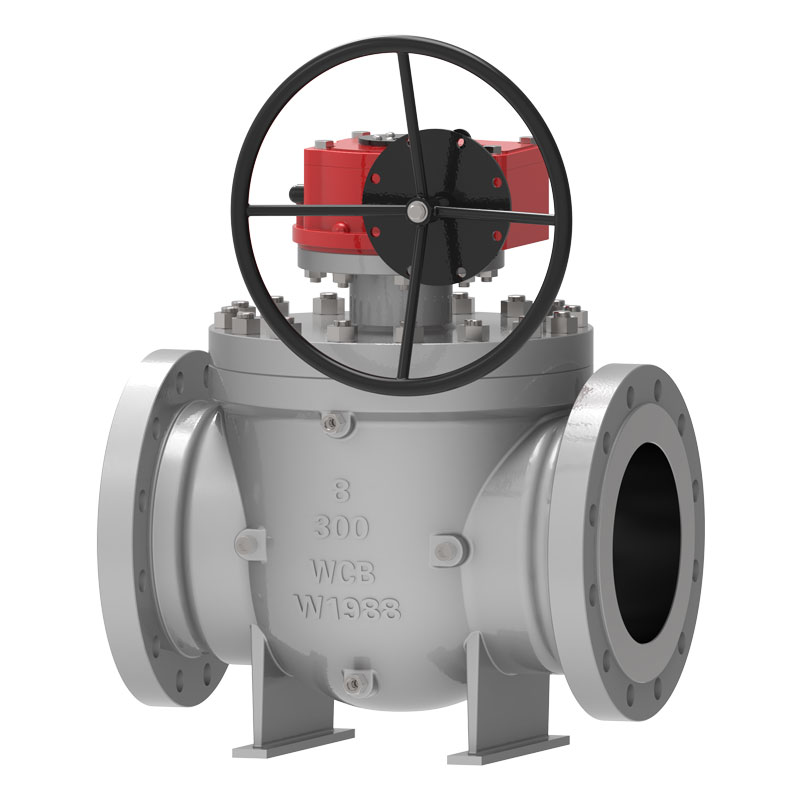

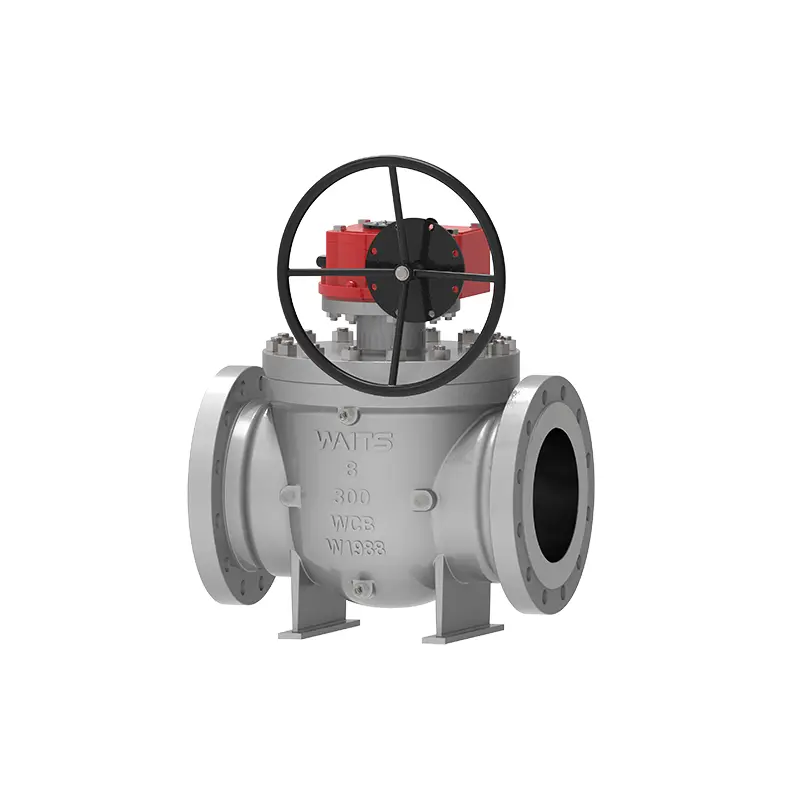

Toppinmatningskulventil

Waits är en stor ventiltillverkare och leverantör. Den kompletta produktionslinjen kan producera högkvalitativa toppinträdesbollventiler. Denna kulventil är utformad, producerad och inspekterad i strikt överensstämmelse med API -standarder. Körmetoden kan ge kunderna många lösningar. Vi har mer än en produktionsbas, och vår leveranskapacitet är mycket pålitlig, vilket är djupt älskat av nya och gamla kunder.

Skicka förfrågan

Produktbeskrivning

Toppinmatningskulventil används huvudsakligen i rörledningar och industriella system. På grundval av traditionell fullborrningskulventil har den fördelarna med onlineunderhåll och minskat läckage. Operationsmetoden kan vara manuell, växellåda, pneumatisk, elektrisk, gas-vätska koppling, elektro-hydraulisk koppling, etc.

Implementeringsstandarder

Konstruktionsstandard	API 6D, API 608, ISO 17292, Gost
Flänsstandarder	ASME B 16.5, ASME B16.47, ASME B16.25,
Slutanslutning	RF, RTJ, BW, etc.
Inspektion och test	Fire 598, Fire 6D
Ansikte mot ansikte	API 6D, ASME B16.10
Tryck och temperaturnivåer	ASME B16.34
Fire Safe	Fire 6FA, Fire 607
Låg utsläpp	ISO 15848, API 622
Antikorrosion	NACE MR 0103, NACE MR 0175

Ansökan

Storlek	1/2 "-28", DN15-DN700
Tryckbetyg	Klass 150-1500, PN16-PN250
Driftstemperatur	Mjuk säte: -60 ~ 200 ° C, metallstol: -60 ~ 450 ° C
Ansökningsområde	Petroleum, kemisk industri, metallurgi, lätt industri, kraftstationer, stadsbyggnadsvattenförsörjning, arbetsförhållanden med låg temperatur och långväga rörledningar som olja, gas och naturgas.
Operatör	Spak, växel, elektrisk, pneumatisk, etc.
Kroppsmaterial	Kolstål, rostfritt stål, duplex rostfritt stål, legeringsstål, monel, al brons, etc.
Boll	SPHERE ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Ventilstolstödring	Sätstödring ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Ventilsäteinsats	PTFE, RPTFE, NYLON, DEVLON, PEEK
Ventilstam	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4ph

Prestationsfunktioner

1. Den största skillnaden mellan toppinmatningskulventilen och den vanliga ventilen är att den kan hållas online utan att demontera ventilen från rörledningen, vilket minskar underhållskostnaderna och förlänger livslängden. Den antar en svetsad slutstruktur och är installerad på rörledningen, som inte påverkas av rörledningsspänning och säkerställer tätning tillförlitlighet.
2. Ventilsätets tätning inkluderar ventilsätet, ventilsätesringen och andra komponenter. Ventilsätesringen kan flyta oberoende i det axiella läget. Genom förbelastningsfjädern kan ventilsätet tätas under nolltryck och lågtrycksförhållanden. Denna design används för att uppnå förmågan att stänga ventilen under arbetstryck och högtrycksförhållanden. På utsidan av ventilsätet sätter vi in O-ringar och elastiska ringar för att säkerställa tätningen mellan ventilsätet och ventilkroppen. När en brand inträffar på platsen för användning av utvidgad grafit kan tätningsprestanda också upprätthållas. 3. När ventilsätet och ventilstamtätläckan på grund av skador, kan tätningsfettet som injiceras av fettinjektionsventilen uppnå effekten av nödtätning. När ventilen är i normalt arbetstillstånd kan fettet injiceras genom fettinjektionsventilen för att smörja ventilstammen och kulytan, vilket gör öppningen och stängs mer flexibel.
4. För ventiler som är installerade under jord kan ventilstammen på ventilen förlängas efter behov, och storleken kan vara efter behov av kunder. Alla avloppsrör, avgasrör och enheter för nödfettförlängningar förlängs i enlighet därmed, och andra relaterade rörledningar ligger nära den förlängda delen av ventilen. Avloppsventilen, ventilationsventilen och fettinjektionsventilen är anslutna till marken för installation för att underlätta regelbundet underhåll av huvudventilen.
5. De övre och nedre ventilstammarna är utformade för antistatiska enligt API6D och ISO17292 standarder.
6. När en enda kolvventilsäte används uppströms och en dubbel kolvventilsäte används nedströms, har ventilen en dubbelblockeringsfunktion och kan klippa av media från uppströms och nedströms samtidigt. När massan som kvarhålls i ventilkaviteten är onormalt tryck på grund av temperaturökning, kan ventilsätet automatiskt frigöra trycket (utsläpp till uppströmssidan).
7. Bollen på den övre ingångsbollventilen är fixerad och ytan är malad, polerad och härdad. Ett glidlager installeras mellan bollen och ventilstammen för att minska friktion och arbetsmoment.
8. Den anslutande flänsen mellan ventilen och ställdonet uppfyller ISO 5211 -standarder, vilket är lättare att anpassa och utbyte.
