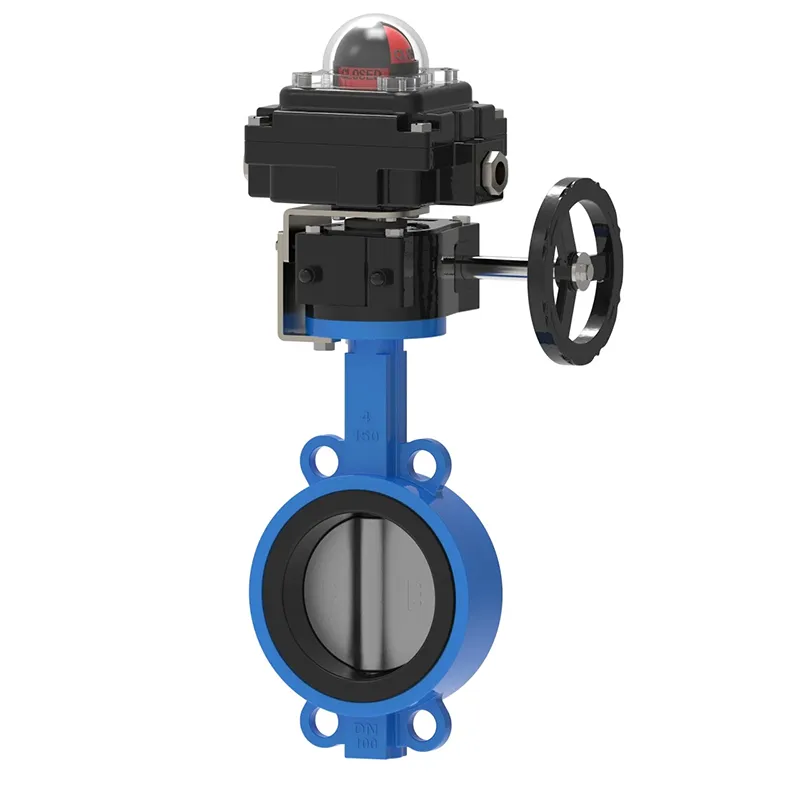

Vridspjällsventil med gränslägesbrytare

I takt med att fabriker och deras processer blir allt mer komplexa och förlitar sig mer på systemåterkoppling i realtid, efterfrågar många kunder i allt högre grad elektrisk återkoppling för både manuella och automatiska ventiler. Varje ventil är olika, så Waits-ventilmodifiering Vridspjällsventil med gränslägesbrytare kommer att tillhandahålla skräddarsydda tjänster baserade på provventiler och nödvändiga kopplingslådor.

Fördel

Produkt för indikering av ventilläge till låg kostnad

Smältlim bakpulverbeläggningsskal

2-kanals enkelpolig dubbel kast (SPDT) mekanisk strömbrytare, märkström 16 ampere

Du kan indikera på/av-status genom en väl synlig sfärisk indikatorlampa

Kammen är lätt att justera och kalibreringen på plats är enkel. Inga verktyg krävs.

Två 1/2-tums NPT-kanalgränssnitt

Butterfly Valve with Limit Switch är en manuell gränslägesbrytare lämplig för upp till 8-tums kulventiler och spjällventiler. Ventilen uppfyller ISO5211-standarden, uppfyller NEMA 4X-klassificeringen och är utrustad med en inbyggd låsanordning. Standard SPDT 10 ampere @ 120VAC gränslägesbrytare.

En gränslägesbrytare är en elektromekanisk anordning som mekaniskt ansluter ett ställdon till en elektrisk strömbrytare. En gränslägesbrytare är en kontrollenhet som drivs av ett föremåls rörelse. Kort sagt kan gränslägesbrytare övervaka rörelsen av andra föremål.

Mekaniska gränslägesbrytare har hög noggrannhet och repeterbarhet. Kontaktsensorer används för att detektera förekomst och position av föremål i industriell verksamhet.

Typerna av gränslägesbrytare är vanligtvis indelade i fyra kategorier: morrhårtyp, rulltyp, spaktyp och kolvtyp. De är konfigurerade som normalt öppna, normalt stängda eller båda. I vissa applikationer har gränslägesbrytare ersatts av närhetssensorer.

När ett föremål kommer i kontakt med gränslägesbrytaren (eller kolven), kommer spaken att röra sig ett förutbestämt avstånd tills kontakten aktiveras. Överväg hänvisar till att spaken rör sig bortom det förutbestämda färdavståndet. huvudpunkter.

Specifikation av gränslägesbrytare

På grund av att vridspjällsventilen med gränslägesbrytare är designad för specifika operationer, måste varje gränslägesbrytare kalibreras enligt applikationen. Granska följande parametrar för att utvärdera gränslägesbrytarens kompatibilitet med din målapplikation.

Skal: Pressgjuten aluminium: O-ringstätning

Tillval 304 och 316 rostfria stålkonstruktioner

Beläggning: Polyesterpulverlackering (timmar)

O-ring: Nitrilgummi (standard) -25 ℃ -85 ℃ (timme)

Miljötyp: 4, 4X, IP67

Explosionssäker klass: Cl 1 zon 1, Ex d IIC T6 Gb

Regional klassificering: Nema 4, Nema 7

Fästelement: Rostfritt stål

Axel: Namur rostfritt stål

Två halvtums NPT-gängor

Plintkontakter: 8

Arbetsspänning: 120VAC, 12VDC, 24VDC

Installationsfäste: MB – 3,4:30 x 80, 130 H: 20, 30 (rostfritt stål)

Temperaturområde: -20 ℃ -85 ℃

Sensorer: CROUZET mekanisk omkopplare (standard), närhetsbrytare (tillval)

Modell: IP-67 (N4), ALS-500M (explosionssäker)
