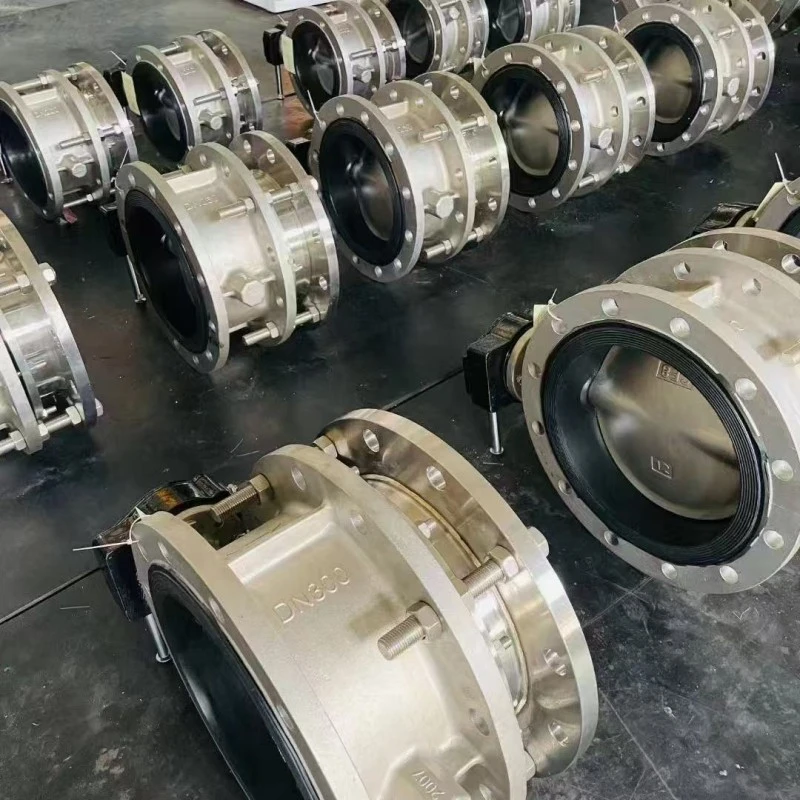

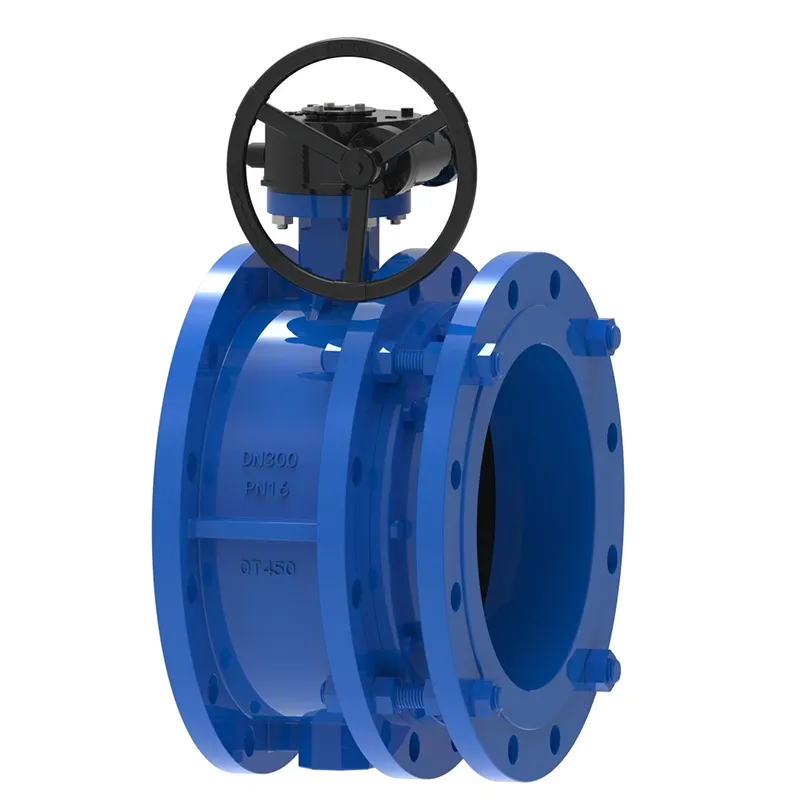

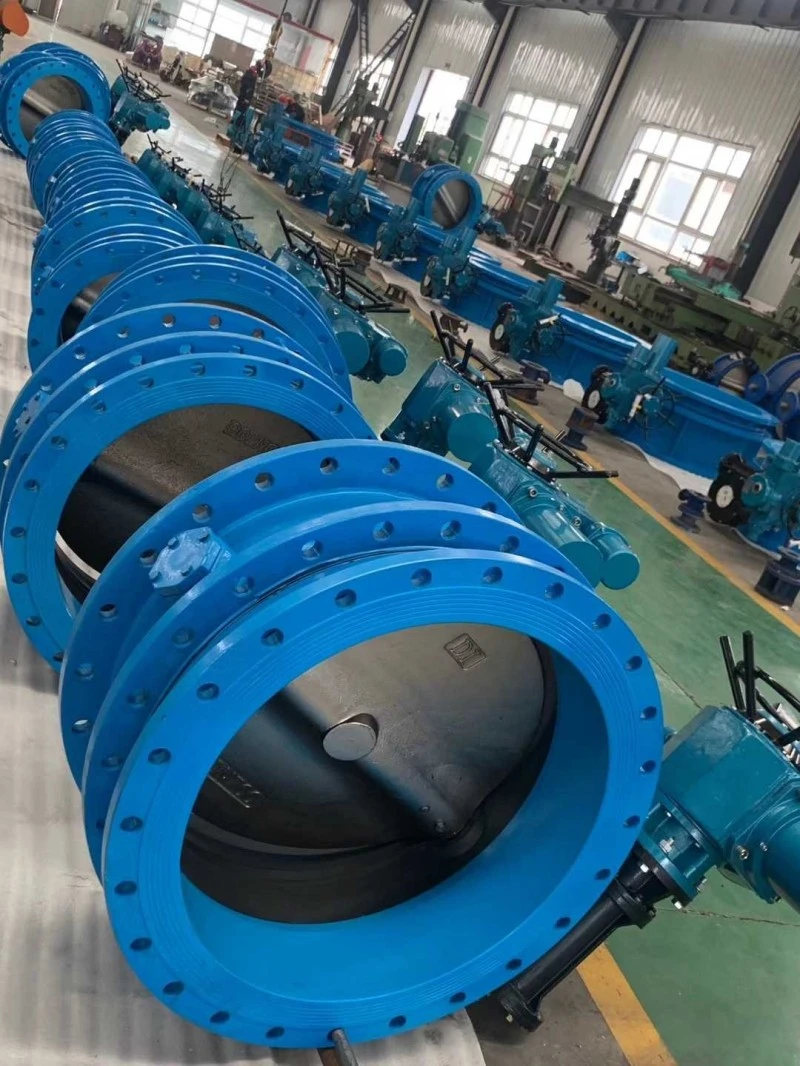

Expansionsled koncentrisk vridspjällsventil

Den avancerade teleskopiska koncentriska vridspjällsventilens fjärilsplatta är installerad i rörledningens diameterriktning. I den cylindriska kanalen på den teleskopiska fjärilsventilkroppen roterar den skivformade fjärilsplattan runt axeln, med en rotationsvinkel mellan 0 ° och 90 °. När den vrids till 90° är ventilen helt öppen. Lämplig för temperaturer ≤ 80 ℃, används i petroleum, kemi, livsmedel, läkemedel, textil, papperstillverkning, kraft, vattenförsörjning och dränering, gasledningar för att reglera flödet, fånga upp media och kompensera för rörledningens termiska expansion och sammandragning.

Fördelar:

Teleskopisk koncentrisk vridspjällsventil (med en struktur som kan sträcka sig inom ett visst längdområde) underlättar inte bara demontering av ventilen, utan minskar också rörledningsspänningen och skyddar ventilen. Samtidigt komprimerar den också installationsmetoden för vridspjällsventiler och expansionsfogar, vilket gör utrymmet mer kompakt. Normalt kräver dessa typer av ventiler inget speciellt underhåll och kräver endast regelbunden observation av expansions- och kontraktionsdelarna för läckor och lossnande.

Installationsmetoden för den teleskopiska koncentriska vridspjällsventilen har stora fördelar, eftersom endast expansionsfogen behöver demonteras, vilket sparar mycket underhållsutrymme och uppnår ventilfritt underhåll (fjärilsventiler är tyngre, expansionsfogar är lättare och arbetsintensiteten är lägre).

Försiktighetsåtgärder vid installation:

1. Det är strängt förbjudet att demontera vridspjällsventiler med demonterade expansionsflänsar på rörledningens byggarbetsplats; Det är strängt förbjudet att upprepade gånger förlänga eller förkorta den teleskopiska vridspjällsventilen på plats.

2. Rören i båda ändarna av expansionsventilen måste vara koncentriska och de två flänsytorna på rören måste vara parallella;

3. Flänsfixeringsbultarna ska dras åt symmetriskt och dra inte åt flänsfixeringsbultarna med kraft på ena sidan;

4. Expansionsröret är installerat bakom ventilen;

5. Expansionsventilens expansionsdel får inte installeras i hörnet eller änden av rörledningen.

6. Expansionsflänsens vridspjällsventil måste placeras plant före installationen och får inte stötas efter behag;

7. Den strukturella längden på den teleskopiska koncentriska vridspjällsventilen är den minsta längden på fabriken och dras till installationslängden (dvs designlängden) under installationen;

När längden mellan rörledningarna överstiger installationslängden för expansionsfjärilsventilen, justera rörledningsavståndet och dra inte kraftfullt i expansionsventilen för att undvika att skada den;

9. Vridspjällsventilen på den teleskopiska koncentriska vridspjällsventilen kan installeras i valfri position. När den används för temperaturkompensation, efter att rörledningsinstallationen är klar, bör konsoler installeras i båda ändarna längs rörledningens axel för att förhindra att expansionsventilens expansionsrör dras ut. Hållarens stödkraft beräknas enligt följande formel, och det är strängt förbjudet att ta bort fästet under drift;

Hur man väljer:

Den strukturella formen av den teleskopiska koncentriska fjärilsventilen är uppdelad i två typer: koncentrisk teleskopisk fjärilsventil och excentrisk teleskopisk fjärilsventil. Beroende på de olika manövermekanismerna kan den delas in i snäckväxeldrivna teleskopiska fjärilsventiler, pneumatiska teleskopiska fjärilsventiler och elektriska teleskopiska fjärilsventiler.

Beroende på de olika tätningsmaterialen är den uppdelad i mjukt förseglade teleskopiska fjärilsventiler och metall hårt förseglade teleskopiska fjärilsventiler.

Teleskopiska koncentrerade fjärilsventiler används vanligtvis för rentvattenledningar med temperaturer T>80 ℃, och rörledningarna är icke korrosiva. Hårt förseglade teleskopiska fjärilsventiler används vanligtvis i ångvärmeöverföringsledningar med temperaturer T>425 ℃. Därför, när du väljer en teleskopisk vridspjällsventil, är det nödvändigt att klargöra medium, temperatur, tryck etc. för att göra rätt val.
