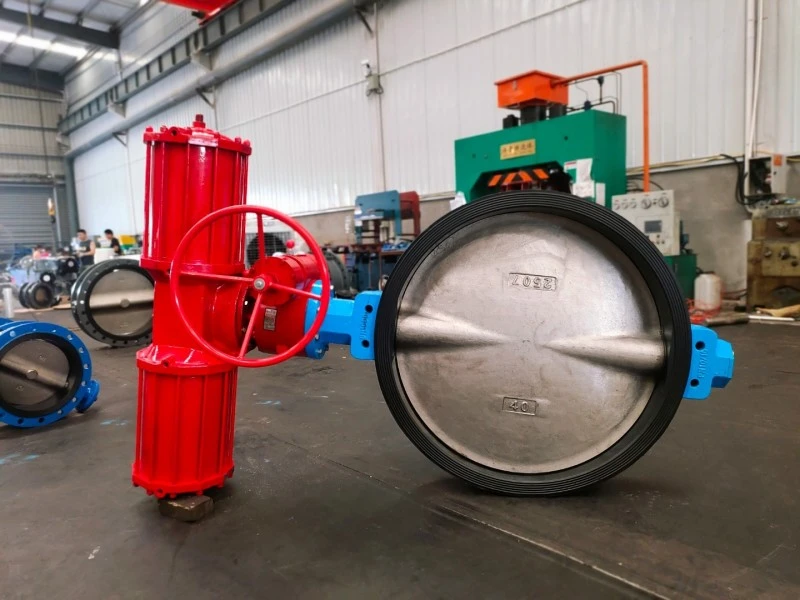

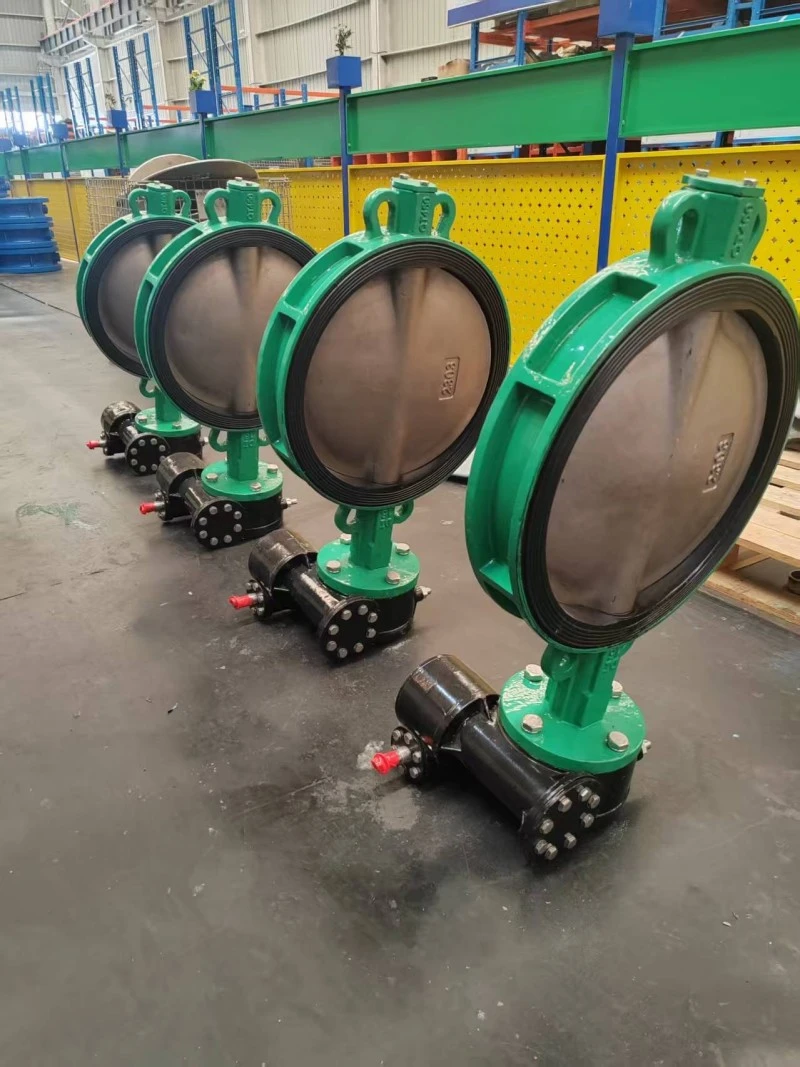

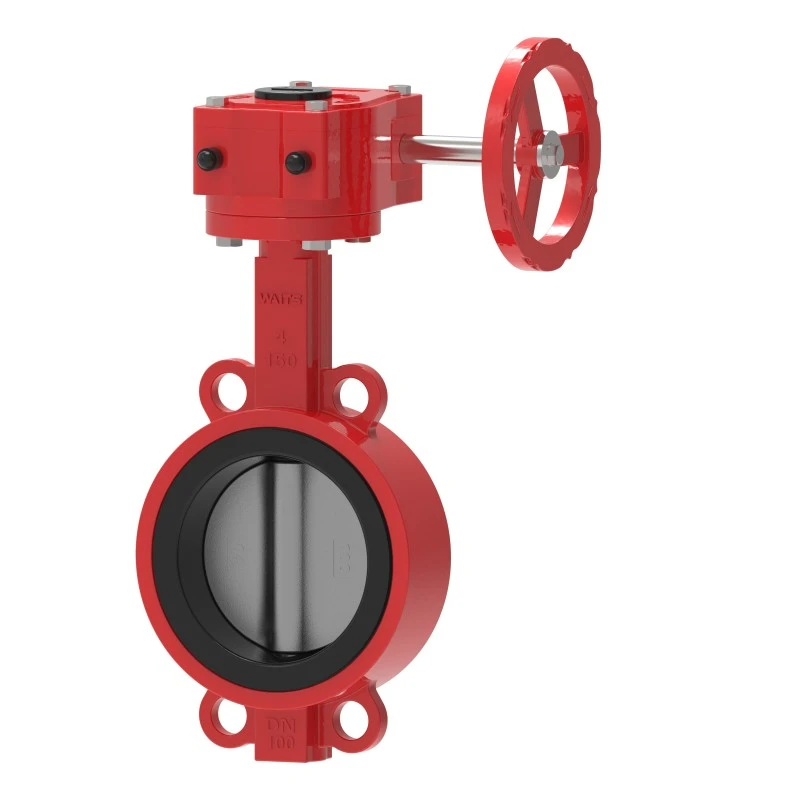

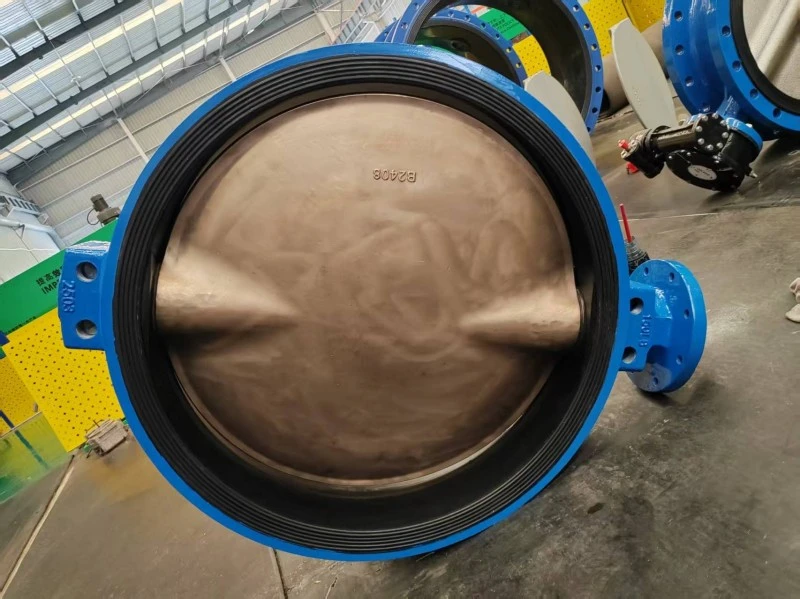

Fire Gear Wafer fjärilsventil

Fire Gear Wafer Butterfly Valve från Waits Valve är kärnprodukten i min brandskyddsserie och har erhållit ISO 9001-certifiering från DNV, Bureau Veritas, ABS och Lloyds. Denna serie av fjärilsventiler använder högkvalitativ B148 C9500 ventilkropp och platta, såväl som Monel K500 ventilskaft. Om du har några andra krav, kontakta oss gärna!

Fjärilsplattan är placerad i mitten av rörledningen, och en stång som passerar genom fjärilsplattan är ansluten till ställdonet utanför ventilen. Roterande ställdon kan göra fjärilsplattan parallell eller vinkelrät mot vätskeflödesriktningen. Till skillnad från kulventiler är vridspjällsventiler alltid placerade inom vätskeflödesområdet, så oavsett ventilens läge kommer tryckfall att inträffa i vätskan.

Särdrag:

Fire Gear Wafer Butterfly Valve uppfyller eller överträffar kraven i EN 593 och MSS SP-67 standarder.

Svavlingsventilskivans design uppnår lufttät stängning.

Fire Gear Wafer Butterfly Valve är lämplig för inomhus- och utomhusbruk.

Flaggformad positionsindikator.

Inbyggd övervakningsbrytare.

Storleken på spåränden ska överensstämma med AWWA C606-standarden eller andra IPS-rörledningsstandarder.

Mått ansikte mot ansikte överensstämmer med MSS SP-67 standard.

UL/ULC 1091 certifiering, FM 1112 certifiering, VdS 2100-08en och 3C certifiering, samt CNBOP certifiering.

Nominellt arbetstryck:

UL/ULC-certifiering: 300 psi

FM-certifiering: 300 psi

VdS och 3C certifiering: 16 bar

Produktbeskrivning

Ventilhus: nodulärt gjutjärn GGG40/50 eller gjutjärn GG25

2-ventilspindel: SS420/SS431/SS416

3-Fjärilsplatta: segjärn, gjutjärn. SS304 (CF8) rostfritt stål

4-ventilsäte: EPDM eller PTFE

Ventilskaft: rostfritt stål

6-Intern och extern epoxihartsbeläggning, med en tjocklek större än 250 mikron

7- Anslutningsmetoder: klämtyp, klacktyp, flänstyp

8- Arbetstryck: PN10/16; Storleksintervall: 2 tum till 72 tum

9- Designstandarder: DIN, EN558-1, API609; Toppfläns: ISO 5211;

10-Driftläge: Handratt eller snäckväxel
