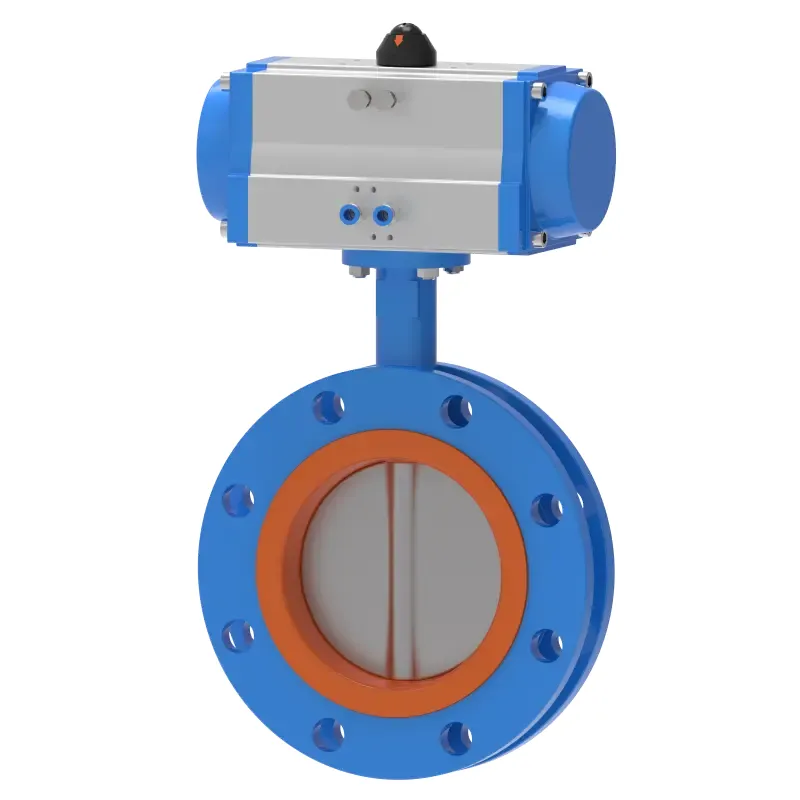

Flänsspjällventil av U-typ

Ventilventil U-typ flänsspjällventil är hållbar, liten i storleken, lätt och består av endast ett fåtal delar. Dessutom kan den snabbt öppnas och stängas. När flänsfjärilsventilen är i helt öppet läge är tjockleken på fjärilsplattan det enda motståndet för mediet att strömma genom ventilkroppen, så tryckfallet som genereras av ventilen är mycket litet och det har bättre flödeskontrollegenskaper. Tätningstyperna för U-Type Flange Butterfly Valve är elastisk tätning och metalltätning. Elastisk tätningsventil, tätningsringen kan bäddas in i ventilhuset eller installeras runt fjärilsplattan.

Särdrag

1. Fjärilsventilen har en enkel struktur, liten volym, låg vikt och består av endast ett fåtal delar. Dessutom, vrid helt enkelt 90° för att snabbt öppna och stänga, vilket gör det enkelt att använda. Samtidigt har ventilen goda vätskekontrollegenskaper.

2. Strukturen är enkel och kompakt och kan snabbt öppnas/stängas 90°.

3. Extremt lågt arbetsmoment, energibesparande.

4. Flödeskurvan tenderar mot en rak linje, vilket indikerar utmärkt regleringsprestanda.

5. Brett utbud av materialval, lämplig för olika media.

Vrid helt enkelt 90° för att snabbt öppna och stänga, lätt att använda. Samtidigt har U-Type Flange Butterfly Valve utmärkta vätskekontrollegenskaper.

Livslängden för metalltäta ventiler är vanligtvis längre än för elastiska tätade ventiler, men det är svårt att uppnå fullständig tätning.

Jämförelse mellan U-typ flänsspjällventil och dubbelklämma spjällventil

1. Material (likhet):

Ventilhus: grått gjutjärn; Segjärn; Kolstål.

Ventilskiva: segjärn (nickelpläterad eller nylonbelagd); 304/316 rostfritt stål; Aluminium brons.

Ventilskaft: 410/416/304/316 rostfritt stål.

Ventilsäte: EPDM-gummi; Nitrilgummi; teflon; Fluorgummi; Heparen; Kloroprengummi; Metallventilsäte.

2. Tryck (likhet):

KLASS 125/150； PN10/16/25

3. Tillämpningsomfång:

Flänsspjällventilen av U-typ skiljer sig från kläm- eller klämspjällventiler genom att den använder flänsanslutningar och har en kortare ändyta.

Om vridspjällsventiler behöver användas för flödeskontroll är det viktigaste att välja rätt storlek och typ av ventil. Den strukturella principen för vridspjällsventiler är särskilt lämpliga för tillverkning av ventiler med stor diameter. Fjärilsventiler används inte bara allmänt i allmänna industrier som petroleum, naturgas, kemikalier och vattenrening, utan också i kylvattensystem i termiska kraftverk.

Om en U-typ flänsspjällventil behöver användas för flödeskontroll är det viktigaste att välja storlek och typ av ventil korrekt. Den strukturella principen för vridspjällsventiler är särskilt lämplig för tillverkning av ventiler med stor diameter. Fjärilsventiler används inte bara allmänt i allmänna industrier som petroleum, naturgas, kemikalier och vattenrening, utan också i kylvattensystem i termiska kraftverk.
