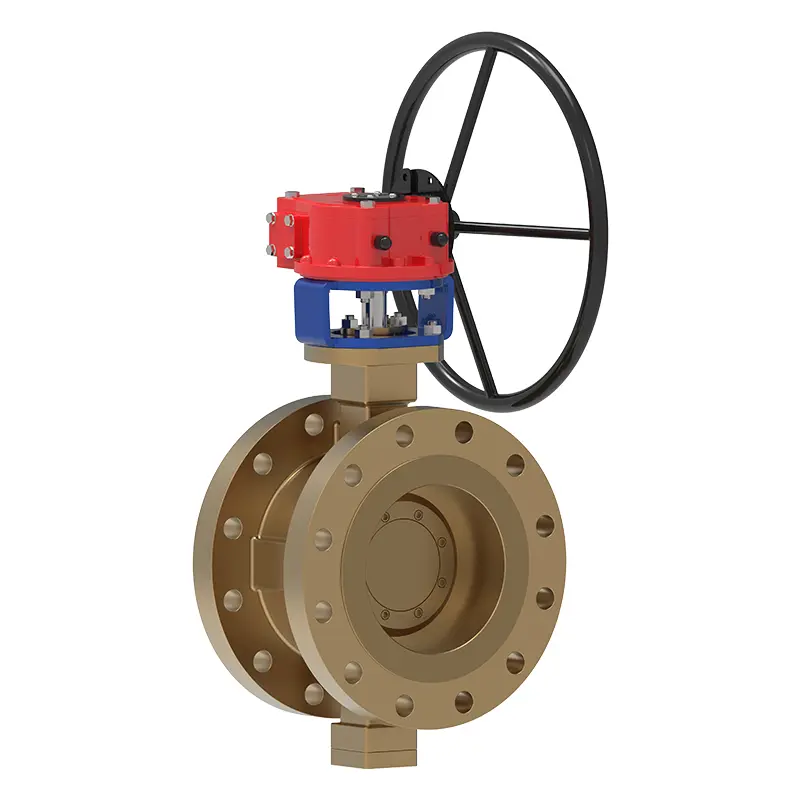

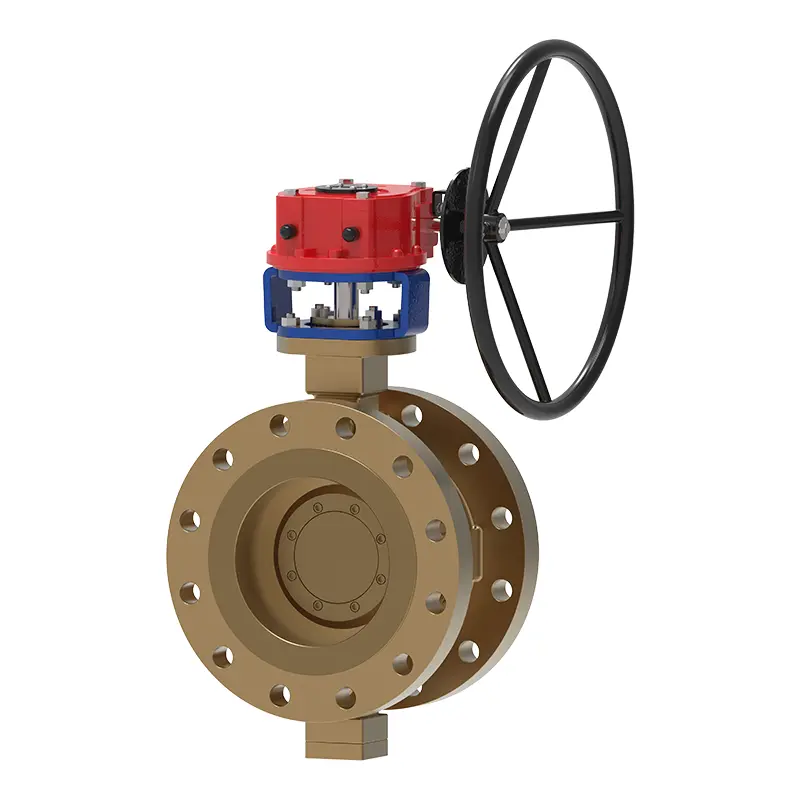

Brons trippel excentrisk fläns fjärilsventil

Waits Bronze Trippel excentrisk flänsfjärilsventil antar trippel excentrisk design för att minska vridmomentet och förlänga livslängden. Dess ventilhus i aluminiumbrons är korrosions-/högtemperaturbeständig och utrustad med flänsanslutning och flera drivlägen, lämplig för petrokemisk/energivätskekontroll. Med denna trippel excentriska struktur bibehåller spjällventilen alltid en tät passning mellan spjällskivan och tätningsringen under öppning och stängning.

Skicka förfrågan

Produktbeskrivning

Välkommen till Waits ventil, vi har valt en mängd olika kommersiella och industriella brons trippel excentriska flänsspjällventiler åt dig. Klackanslutningen gör det enkelt att installera i rörledningen. Lämplig för VVS, vattenrening och kemisk bearbetning. De är lämpliga för nästan alla industriella processer, inklusive vatten- och avloppsrening, gruvdrift, kraftproduktion, olja, gas och oljebearbetning, livsmedelstillverkning, kemi- och plasttillverkning och många andra områden.

Implementeringsstandarder-Brons Trippel excentrisk flänsspjällventil
Designstandarder	API 609, EN593
Fläns Standard	ASME B16.5/ASME B16.47- A/B / EN1092-1/2
Förbindelse	RF, RTJ, FF
Testa acceptans	API 598 EN12266
Strukturens längd	API 6D ASME B16.10 EN558
Tryck- och temperaturklassificeringar	ASME B16.34
Brandtest	/
Lågt läckage Standard	ISO 15848-1, API 622
Anti-korrosionsdesign	NACE MR 0175

Application-Bronze Trippel excentrisk flänsspjällventil
Storlek	NPS 2″~ NPS 80″ DN50~ DN2000
Tryckområde	CL150~CL600 PN10 ~ PN100
Temperaturområde	-15℃~425℃
Ansökan	Den kan användas i havsvatten, sötvatten, ånga, olja, naturgas, kemiska råvaror, sura och alkaliska vätskor och andra medier, särskilt under arbetsförhållanden med korrosionsbeständighet, hög temperatur och högt tryck.
Körläge	Manuell spak, växelmanövrerad, pneumatisk manövrerad, elektrisk manövrerad
Ventilhus/ventilkåpa	Al - Brons
Tätningsyta	Rostfritt stål med flexibel grafit, eller Stellite
Ventilskaft	Rostfritt stål 316, 304 eller nederbördshärdat rostfritt stål,

Prestandaegenskaper

Brons Trippel excentrisk flänsspjällventil är en slussventil. Grinden är i form av en fjäril med mittaxel och en skiva kopplad till mittaxeln. Skivan är placerad inuti ventilhuset, och mittaxeln är ansluten till handtaget utanför ventilhuset. Den trippel excentriska excentriska fjärilsventilen kallas också en trippel excentrisk centrumaxelventil. Den sammansatta tätningsringen av rostfritt stål installerad på fjärilsplattan ger en läckagesäker design.

Ansökningar

Designad för ballast och kylsystem.

Brons Trippel excentrisk flänsfjärilsventil är lämplig för behandling av havsvatten i olje- och gasverksamhet och är hållbar.

Avsaltningsanläggningar

Hamninfrastruktur

Waits Bronze trippel excentrisk flänsfjärilsventil utmärker sig i tätningsprestanda med sin trippelexcentriska struktur, vilket säkerställer minimalt slitage mellan sätet och skivan samtidigt som den uppnår en självåtdragande tätning som garanterar noll läckage för gasmedia. Den erbjuder bra motståndskraft mot höga temperaturer, korrosion och nötning, eftersom aluminiumbronsmaterialet i sig ger robust korrosions- och nötningsbeständighet, ytterligare förstärkt av hårdförseglade strukturer och ytbeläggning av korrosionsbeständiga och nötningsbeständiga legeringsmaterial, vilket gör det lämpligt för fruktansvärda miljöer i industrier som metallurgi, kraft, petroleum, vattenförsörjning och hantering av media/rörledningar, kemikalier. Ventilens spindel, designad med en trippelexcentrisk struktur, säkerställer rationell kraftfördelning och lågt arbetsmoment, vilket möjliggör enkel öppning och stängning över manuella, snäckväxlar, pneumatiska eller elektriska aktiveringsmetoder. Med en välkonstruerad flödesbana som erbjuder en stor flödesarea och låg flödesmotståndskoefficient, minimerar den tryckförluster i rörledningen, minskar systemets energiförbrukning och förbättrar den totala effektiviteten.
