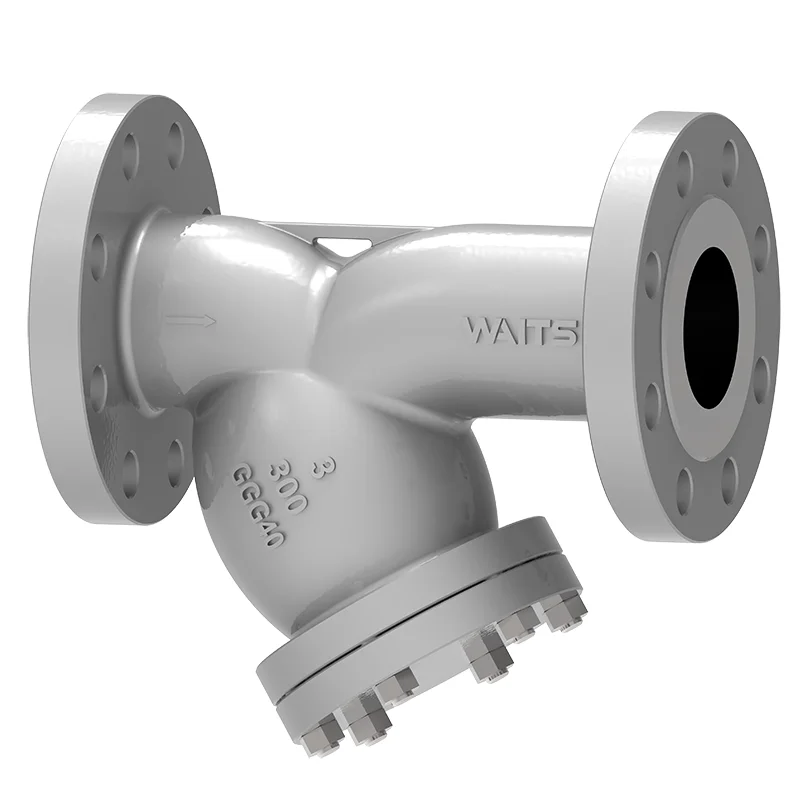

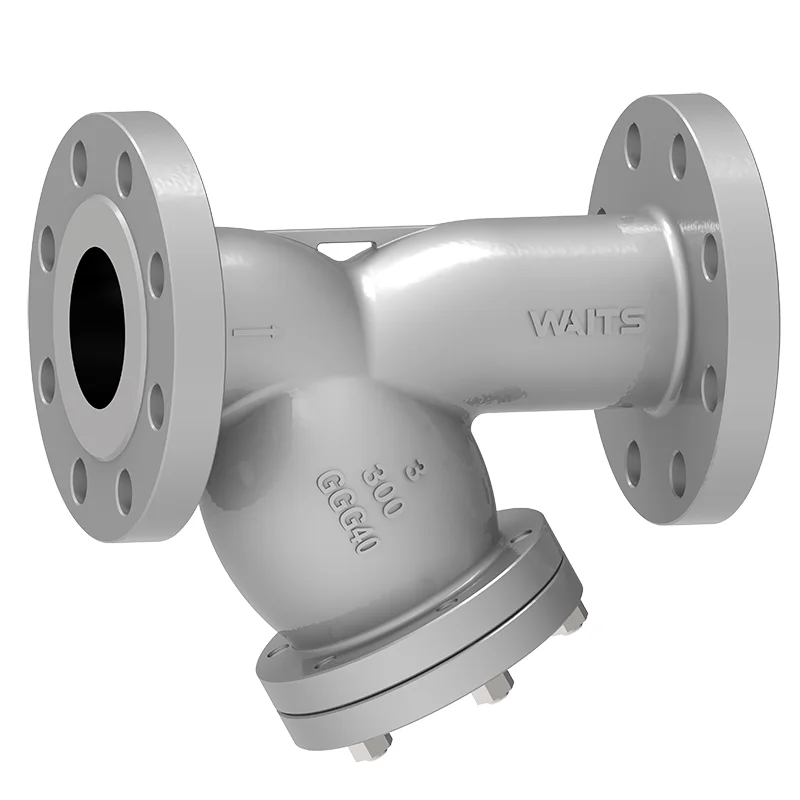

Duktil järn-y-stainer

Waits Valve Ductile Iron Y-Strainer använder en enbit hög styrka och högkvalitativt duktilt järnskal för att skydda rörledningssystemet. Y-typen designad av vårt team kan effektivt filtrera föroreningar med lågtrycksförlust. När du arbetar i industriella och civila rörledningar kommer du att tänka på den här produkten som mycket användbar och hjälpsam för dig!

Skicka förfrågan

Produktbeskrivning

Väntar ventilens järnisoleringsbalans duktil järn-strainer hjälper till att filtrera partiklar. Y -typfiltret innehåller flera gängade gränssnitt för anslutning av PT -punkter, avgasportar och tillbehör. Dessutom kommer det också med ett integrerat rostfritt stål perforerat filter. Denna stränga design är grunden för din sinnesfrid!

Arbetsprincip

När vätskan kommer in i Waits-duktil järn-Y-Strainer från rörledningen, rinner den först in i "Y" -formad hålrum. Under filtrets verkan avlyssnas föroreningar på utsidan av filtret, medan den rena vätskan passerar genom filtret i filterutloppet och fortsätter att flyta i rörledningen. När filtreringsprocessen fortsätter ackumuleras föroreningar gradvis på filterytan. När filtret är igensatt i viss utsträckning kommer tryckskillnaden mellan filterinloppet och utloppet att öka, vilket påverkar vätskans normala flöde. För närvarande måste filtret rengöras eller bytas ut.

Implementeringsstandarder-‌-Inductile Iron Y-Strainer
Designstandarder	API 6D, EN1074
Flänsstandard	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Förbindelse	NPT, RF, FF, RTJ, BW, SW
Test acceptans	Fire 598 EN12266
Strukturlängd	API6D/ASME B16.10/EN558
Tryck- och temperaturbetyg	ASME B16.34
Brandprov	6FA Fire Flight607
Låg läckagestandard	ISO 15848-1, API 622
Antikorrosion	NACE MR 0175
Application-‌-ständig järn-sterinare
Storlek	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
Tryckområde	CL125 ~ CL150 PN10 ~ PN25
Temperaturområde	-20 ℃ ~ 300 ℃
Ansökan	Kallt vatten, varmt vatten (temperaturen är vanligtvis ≤120 ℃, uppmärksamhet bör ägnas åt termiska stabilitet hos gjutjärn); Inhemskt vatten, industriellt cirkulerande vatten, eldvatten, tryckluft (tryck bör vara ≤1,6MPa för att undvika övertryck av gjutjärn); Icke-frätande gas (såsom kväve, koldioxid, etc.); Smörjolja, hydraulisk olja (icke-sträng frätande olja, tätning måste verifieras); Lågviskositetsbränsle (som diesel, långvarig kontakt med starka lösningsmedel bör undvikas).
Ventilkropp	Gjutjärn
Filtrera	F304, F304L, F316, F316L, galvaniserad järntråd, koppartråd

Prestationsegenskaper

Väntorna duktil järn-Y-Strainer härstammar sitt namn från sin "Y" -formade struktur, som är utformad för att säkerställa slät vätskeflöde i silen och minska flödesmotståndet. Den har vanligtvis en avtagbar design, såsom fläns eller gängade anslutningar, vilket möjliggör enkel rengöring eller utbyte av filterskärmen när den blir igensatt helt enkelt demontering av motsvarande anslutningar möjliggör en enkel underhåll av interiören. Med en enkel struktur och flexibla installationsalternativ kan denna sil monteras horisontellt eller vertikalt enligt rörledningslayouter. Dessutom underlättar dess avtagbara design bekvämt underhåll: operatörerna kan enkelt demontera silen för rengöring eller skärmutbyte utan specialverktyg, vilket minskar både underhållskostnader och komplexitet.

Ductile Iron Y Strainer
