Y-stainer

Väntets ventil-y-strainer minimerar tryckförlust med sin Y-formade design och precision-cast kropp. Från enkla gjutjärn med låg tryck gjutjärn till stora högtrycks speciallegeringsfilter med anpassade mössdesign, har vi rätt produkt för din applikation. Filter finns i olika material och ANSI -betyg.

Skicka förfrågan

Produktbeskrivning

Väntar ventil väntar y-strainers minskar tryckförlust och fångar föroreningar, med perforerade eller trådnätskärmar för att mekaniskt ta bort fasta partiklar från flödande ånga, gas eller vätskeledningssystem och skydda utrustningen. Silen är tillverkad av precision gjuten rostfritt stål eller duktilt järn. Dess avtagbara skärm och enkla anslutning gör det enkelt att underhålla och installera, och den är lämplig för petrokemiska, kraft- och VVS -system.

Att installera silar innan ventiler och instrument kan spara dyra underhålls- och reparationskostnader. Använd väntningsventilsjor med mjuka säteskontrollventiler (eller kulventiler från andra tillverkare) för att effektivt eliminera skadliga föroreningar. Waits Valvey-Strainers finns i olika material och ett komplett utbud av slutanslutningar för att rymma olika applikationer. "Y" -formkonstruktionen minimerar vätskesblockering och håller flödet utan hindrande. CAP -tätningen (grafit valfri, lämplig för miljöer med hög temperatur) förhindrar effektivt läckage. Dessutom är filtret utrustat med en dräneringsport för självrengöring och enkelt underhåll.

Implementeringsstandarder-y-stainer
Designstandarder	API 6D, EN1074
Flänsstandard	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Förbindelse	NPT, RF, FF, RTJ, BW, SW
Test acceptans	Fire 598 EN12266
Strukturlängd	API6D/ASME B16.10/EN558
Tryck- och temperaturbetyg	ASME B16.34
Brandprov	6FA Fire Flight607
Låg läckagestandard	ISO 15848-1, API 622
Antikorrosion	NACE MR 0175
Applikation-y-stainer
Storlek	NPS 1/4 ″ ~ NPS 24 ″ DN6 ~ DN600
Tryckområde	CL150 ~ CL2500 PN16 ~ PN160
Temperaturområde	-20 ℃ ~ 450 ℃
Ansökan	Vatten, olja, gas, ånga, svagt frätande eller starkt frätande vätskor (behöver motsvarande material som rostfritt stål, fluorfoder, etc.) och vätskor som innehåller en liten mängd partikelföroreningar
Ventilkropp	Gjutjärn, duktil järn, kolstål, rostfritt stål (F304/F316), fluorfoder
Filtrera	F304, F304L, F316, F316L, galvaniserad järntråd, koppartråd

Prestationsegenskaper

Waits Y-Strainer erbjuder kompakt strukturell design med en strömlinjeformad Y-formad konfiguration som minimerar kraven på tryckförlust och installation. Det ger filtrering med hög effektivitet genom anpassningsbara nätskärmar (20-300 mesh) för att fånga partiklar, rost och skräp, vilket säkerställer utrustningsskydd i rörledningar. Slutligen aktiveras dess enkla installation och underhåll av NPT -anslutningar och ett avtagbart bottenskydd för snabb skärmrengöring utan att demontera systemet.

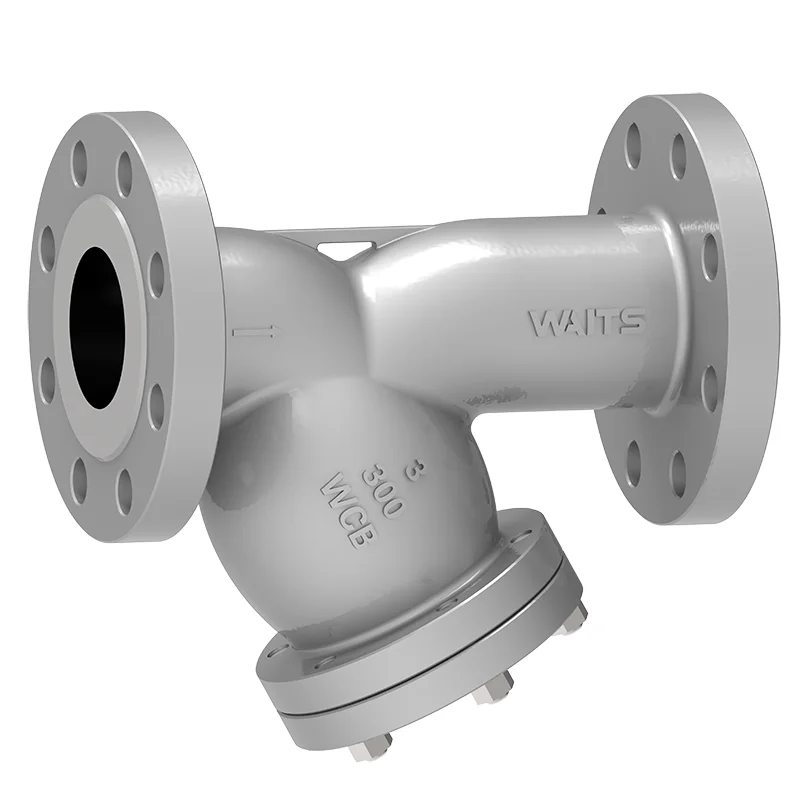

Y Strainer
