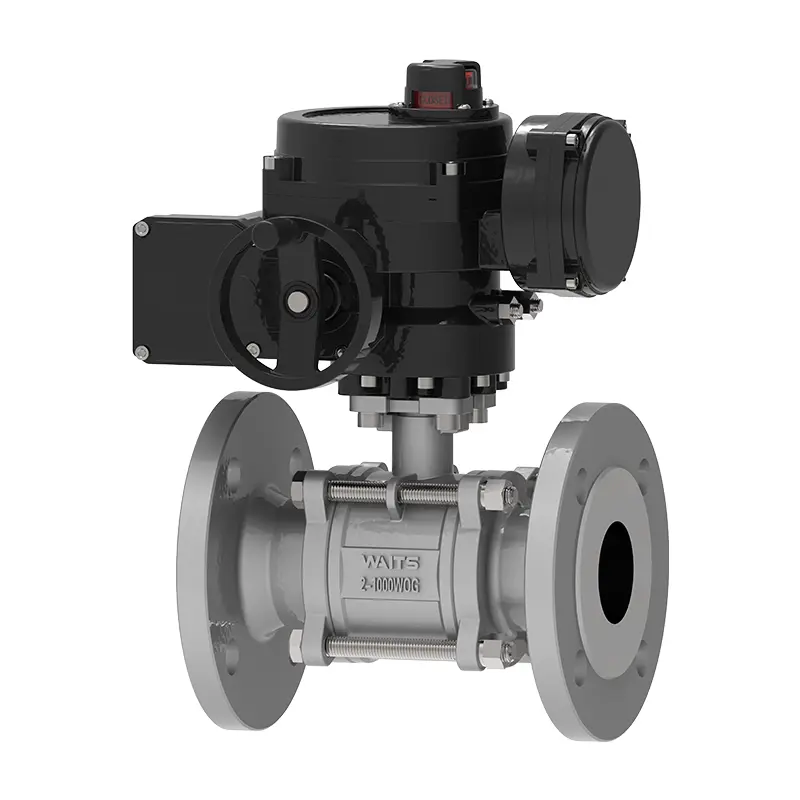

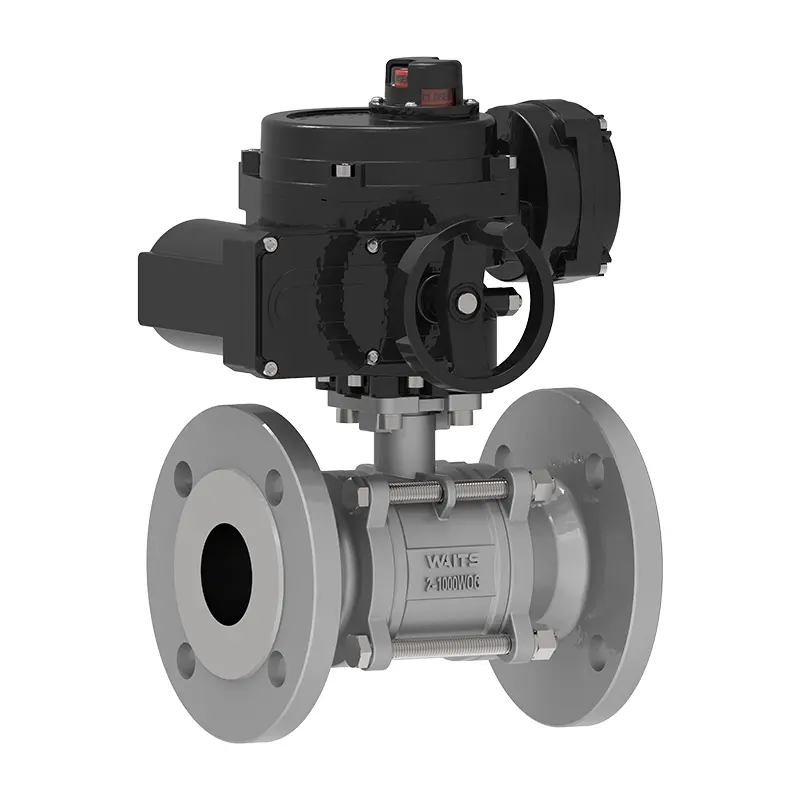

Elektriska tredelade flänsade flytande kullventil

Väntar Ventil Electric Three-Piece Flanged Floating Ball Valve är hållbar, intelligent kontrollerad och uppnår effektiv flödesautomation. Från förförsäljning av teknisk konsultation och lösningsplanering till efterförsäljning, idrifttagning, underhåll och reparation kan Waits Valve också utforma tvådelar kulventiler med monteringsfästen för att underlätta automatiseringsapplikationer. Waits Valve har etablerat ett komplett servicesystem med full cykel.

Skicka förfrågan

Produktbeskrivning

Ventilkroppen på Waits-ventilens elektriska tredelade flänsade flytande kullventil är uppdelad i tre delar och antar den vanliga elektriska kulsventilkonstruktionen. Storleksområdet är NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100, och WOG -arbetstrycket är CL150 ~ CL2500 PN10 ~ PN260. Vi tillhandahåller ett komplett utbud av tredelade kulsventiler med olika ändanslutningar, inklusive gängade ändar, rumpa svetsändar, sockelsvetsändar och tri-klämanslutningar.

Den unika strukturen för Waits -ventilen gör demontering och underhåll bekvämare: bollen och ventilsätet kan inspekteras och ersättas utan att demontera rörledningen, vilket kraftigt minskar svårigheten och kostnaden för underhåll. När det gäller tätningsprestanda ger tre-delstrukturen en mer enhetlig tryckfördelning och har en tätningseffekt, medan det elektriska drivläget inser automatisk kontroll. Denna ventil används ofta i industriella rörledningsscenarier med hög ventilunderhållsfrekvens och strikta tätningskrav.

Implementeringsstandarder-elektriska tredelade flänsade flytande kulventil
Designstandarder	6d/Fire Fire 608, BS5351
Flänsstandard	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Anslutningsmetoder	Rf
Testning och acceptans	Fire 598, EN12266
Strukturell längd	API6D/ASME B16.10/EN558
Tryck- och temperaturbetyg	ASME B16.34
Brandsäker test	Fire 6FA, Fire 607
Låga läckage standarder	ISO 15848-1, API 622
Antikorrosion	NACE MR 0175

Applikationselektrisk tredelad flänsad flytande kulventil
Storlek	NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100
Tryckområde	CL150 ~ CL2500 PN10 ~ PN260
Temperaturområde	-20 ℃ ~ 400 ℃
Ansökningsområde	Tillämpligt på olika medier som vatten, ånga, olja, flytande gas, naturgas, kolgas, salpetersyra, ättiksyra, oxiderande media, urea, etc.
Enhetsläge	Hydraulisk, pneumatisk, elektrisk, manuell och maskväxelöverföring.
Ventilkropp/ventilskydd	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, MONEL Gjutningar: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Tätningsyta	Armerad PTFE, Para-polyphenylen (rptfe, ppl), metall
Ventilstam	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Boll	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Stång	Asbestgrafit, flexibel grafit, polytetrafluoroetylen, järnbaserad legering

Kärnstruktur och arbetsprincip

1. Ventilkroppen består av vänster, höger och mellanliggande sektioner anslutna med bultar, vilket möjliggör snabb demontering för underhåll och intern komponentbyte.

2. Bollen skiftar mot utloppsförslutningsytan under medietrycket och uppnår dubbelriktad tätning som är lämplig för ofta driftscykler.

3. Integrerar ett elektriskt ställdon på kvartalet som stöder 0–90 ° rotationskontroll för flödesreglering eller på/av-funktioner, direkt kompatibla med industriella kontrollsystem.
