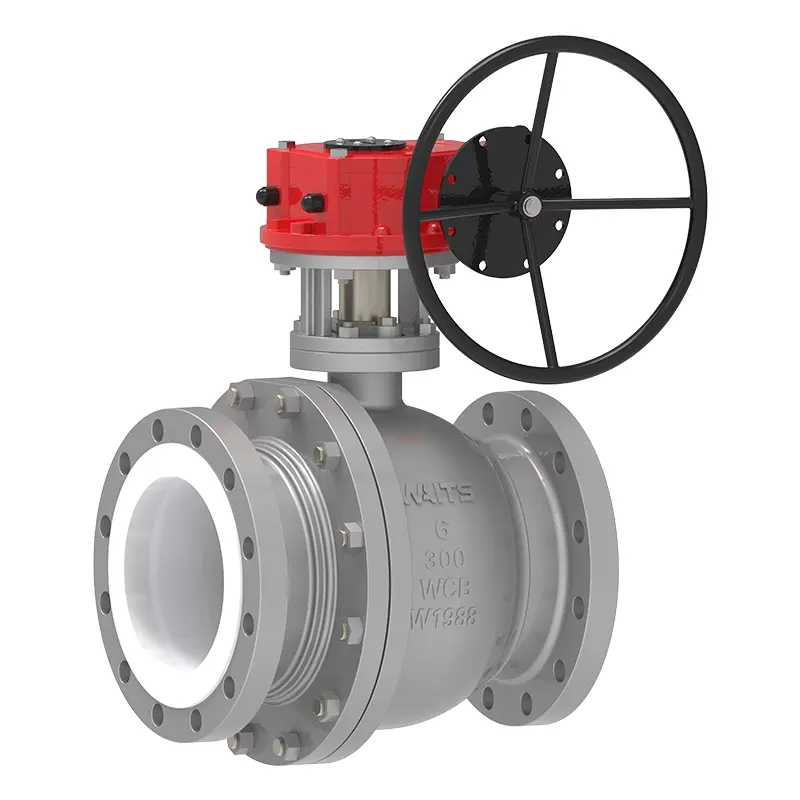

Kugghjul PTFE fodrad kulventil

Waits Valve är en professionell Gear PTFE Lined Ball Valve-leverantör i Kina. Vår produkt har solid växeltransmissionsprecision, PTFE-foder är korrosionsbeständig, strukturen är hållbar och tätningen är mycket bra, vilket kan uppnå effektiv flödeskontroll i tuffa industriella miljöer! Waits Valves storskaliga upphandling minskar kostnaderna för råvaror.

Skicka förfrågan

Produktbeskrivning

Waits Valve högkvalitativ Gear PTFE fodrad kulventil är en ventil som drivs av en växelmekanism. Växellådan kan uppnå inbromsning och vridmomentförstärkning och kan enkelt manövreras med handratt eller ställdon. Den är särskilt lämplig för tillfällen med stor kaliber eller högtryck, vilket sparar mer arbetskraft och underlättar fjärrkontroll jämfört med manuella kulventiler. Kulan och ventilsätet är vanligtvis förseglade med metall eller icke-metalliska material (som PTFE, metall hård tätning), med pålitlig tätning, lågt flödesmotstånd och snabb öppning/stängning. Det används ofta i industrier som kemi, läkemedel, livsmedel och miljöskydd.

Gear PTFE fodrad kulventil har en rak flödeskanal för att uppnå positiv stängning samtidigt som tryckfall och vätsketurbulens minimeras. Eftersom kulan är oberoende av spindeln kan den röra sig fritt längs ventilaxeln i stängt läge, men kan inte rotera i förhållande till spindeln. När linjetryck appliceras på kulan i det stängda tillståndet, rör sig kulan något nedströms för att bibehålla kontakt med nedströmssätet, vilket på så sätt uppnår den primära tätningen.

Fodrade kulventiler installeras vanligtvis utan hänsyn till flödesriktningen och är väl lämpade för automatiserad produktion på grund av deras ISO-monteringsdynor.

Drag:

1. Skafttätning med låg emission

Låga emissioner uppnås tack vare förkomprimerade solida PTFE-packningsringar och justerbar packbox. Eftersom kulan kan röra sig oberoende av spindeln i stängt läge elimineras tryckinducerade sidobelastningar på spindeltätningen, vilket ger utmärkt spindeltätning även efter tusentals cykler.

2. Utblåsningssäker skaft

Gear PTFE fodrad kulventil har en effektiv spindeldesign som inte blåser ut.

3. Antistatisk enhet

Antistatisk anslutning mellan skaft och kropp uppnås med fjädrar.

4. Självkompenserande ventilsäte

Ventilsätet är utformat för att alltid ge tillförlitlig tätning med minimalt arbetsmoment, oavsett högt eller lågt tryck.

5. Foder

Ren PFA-foder, förankrad inuti ventilen, lämplig för vakuumapplikationer.

Implementeringsstandarder-Gear PTFE fodrad kulventil
Designstandarder	API 6D/API 608, BS5351
Fläns Standard	ASME B16.5/ASME B16.47-A/B /EN1092-1/2
Anslutningsmetoder	RF
Testning och acceptans	API 598, EN12266
Strukturell längd	API6D/ASME B16.10/EN558
Värderingar för tryck och temperatur	ASME B16.34
Brandsäkert test	/
Låga läckagestandarder	ISO 15848-1, API 622
Anti-korrosionsdesign	NACE MR 0175
Application-Gear PTFE fodrad kulventil
Storlek	NPS 2″~ NPS 12″ DN50~ DN300
Tryckområde	PN16~PN40（1.6~4.0MPa）
Temperaturområde	PTFE-20°C~+180°C
Användningsområde	Syra- och alkalilösningstransport, kemisk reaktorkontroll, rening av avloppsvatten/avloppsvatten, läkemedel, havsvatten, etc.
Körläge	Mask
Ventilhus/ventilkåpa	Smide: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-fodrade Gjutgods: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-fodrade
Tätningsyta	PTFE
Ventilskaft	‌A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
Boll	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-fodrade
Filler	Asbestgrafit, flexibel grafit, polytetrafluoreten, järnbaserad legering

Anmärkningar om produktunderhåll

1. Smörj snäckväxeln regelbundet (använd litiumbaserat fett) för att förhindra torrslipning och slitage.

2. Vrid ratten långsamt under drift för att undvika stötbelastningar som skadar transmissionskomponenterna.

3. Övertemperatur och övertrycksdrift är förbjuden (fluorplast är benäget att deformeras vid höga temperaturer).

4. Inspektera fodret för skador (som bubblor eller sprickor) under avstängningsunderhåll och byt ut det omedelbart.

Produktfördelar

1.Arbetssparande och effektiv

Växeln minskar hastigheten och ökar vridmomentet, vilket avsevärt minskar manöverkraften för ventiler med stor diameter.

2. Precis kontroll

Handratten kräver flera rotationer för finjustering av öppningen (t.ex. flödesreglering), lämpligt för scenarier som kräver exakt kontroll.

3. Pålitlig struktur

Transmissionskomponenter är gjorda av metallmaterial (såsom kugghjul i kopparlegeringar och rostfria axlar), som är slitstarka och har lång livslängd.
