Ptfe -fodrad grindventil‌‌

Waits Valve är en kompatibel och välformulerad PTFE -fodrad grindventilleverantör. Vi har ISO9001 -certifierings- och tredjepartsfabriksinspektionsrapporter och ger tydliga ursprungscertifikat, materialrapporter och andra grundläggande dokument. Jag tror att vi med våra mer än 30 års erfarenhet av ventiltillverkning och export är kvalificerade att vara din partner!

Skicka förfrågan

Produktbeskrivning

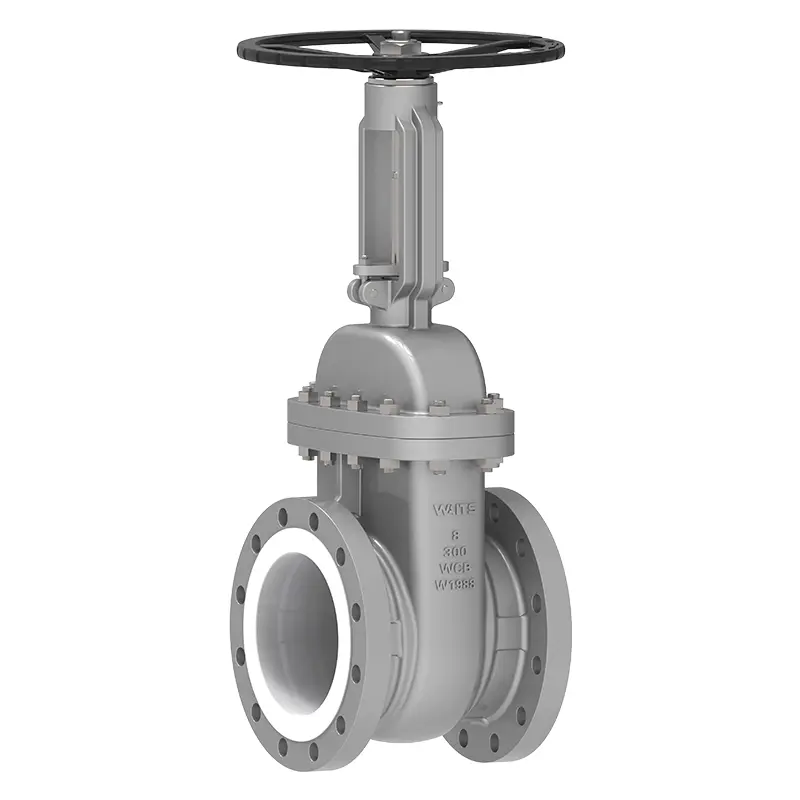

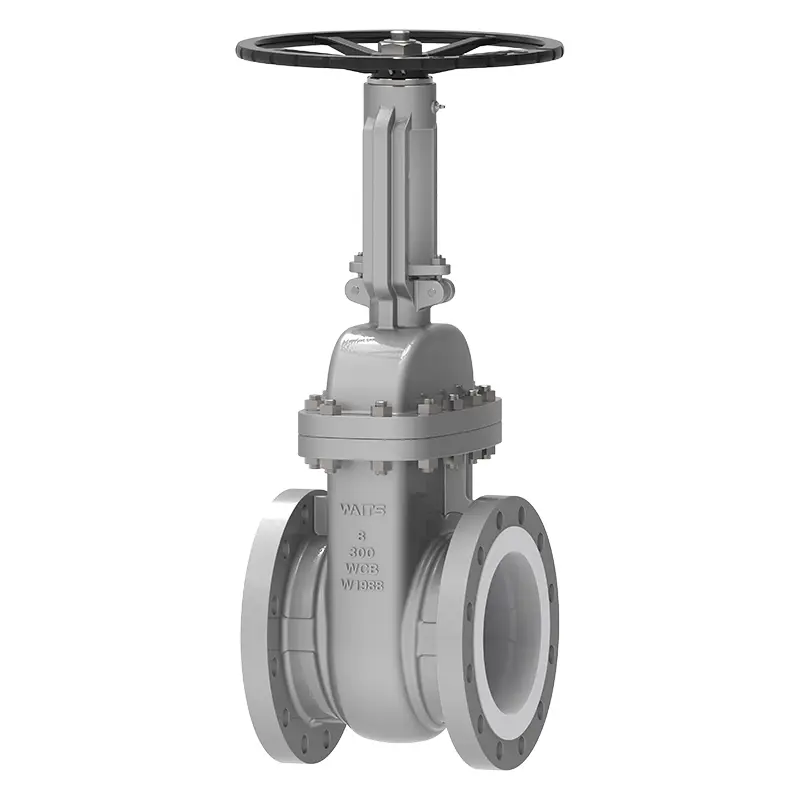

Waits Valve högkvalitativa PTFE-fodrade grindventil är en korrosionsbeständig ventil vars ventilkropp, ventilskiva och ventilsäte är fodrade med fluoroplastiska (PTFE) på innerväggen. De används huvudsakligen för rörledningskontroll av frätande media såsom starka syror och starka alkalier. Korrosionsmotståndet hos fluoroplast gör fluorfodrade grindventiler kärnavstängningsutrustningen i mycket frätande mediepipeline-system. Emellertid är dess prestanda begränsad av temperatur-, tryck- och mediegenskaper och måste väljas rimligt enligt specifika arbetsförhållanden.

Waits Valves PTFE- eller PFA -fodrade grindventiler används huvudsakligen i den kemiska industrin,

såsom svavelsyra, alkali, etc. Gate Valve antar en kilstruktur.

Ventilkroppsmaterialet i PtFE -fodrade grindventil‌‌ kan väljas från ASTM A216 WCB, eller rostfritt stål CF8, CF8M, etc.

Fodermaterial PFA och PTFE produceras båda av DuPont eller Daikin.

GATE VALVE Design och tillverkningsstandarder: API 600 eller JIS -standarder.

Slut ansiktsstorlek: ASME B16.10 eller anpassad.

Flänsborrning: ASME B16.5 eller anpassad.

Implementeringsstandarder-ptfe-fodrade grindventil‌‌
Designstandarder	API 6D/API 600, EN1074-1
Flänsstandard	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Anslutningsmetoder	Rf
Testning och acceptans	Fire 598, EN12266
Strukturell längd	API6D/ASME B16.10/EN558
Tryck- och temperaturbetyg	ASME B16.34
Brandsäker test	/
Låga läckage standarder	ISO 15848-1, API 622
Antikorrosion	NACE MR 0175
Application-Ptfe-fodrad grindventil‌‌
Storlek	NPS 1/2 ”~ NPS 24 ″ DN15 ~ DN600
Tryckområde	CL150 ~ CL150 PN10 ~ PN16
Temperaturområde	PTFE-50 ° C ~+180 ° C
Ansökningsområde	Tillämplig på olika medier som vatten, ångolja, salpetersyra, ättiksyra, starka oxiderande medier etc.
Ventilkropp	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, PTFE-FINDED Gjutningar: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-fodrad
Gate	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, PTFE-FINDED Gjutningar: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-fodrad
Ventilsäte	Huvudmaterial, 13cr, rostfritt stål 304/316, monel, karbid, legering 20, kopparlegering, etc., PTFE-fodrad
Ventilstam	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Stång	Asbestgrafit, flexibel grafit, polytetrafluoroetylen, järnbaserad legering

Produktfunktioner

1. Förpackningen uppnår tillförlitlig tätning genom kompressionskraften i körtlarna och förhindrar media läckage längs ventilstammen.

2. Konstruktionen av skivan och stammen i ett stycke säkerställer en kompakt ventilstruktur. Ett koniskt steg på stammen ger baksätets tätning när ventilen är helt öppen.

3. Under stängning säkerställer trycket på skivan en hård kontakt mellan tätningsytor och förhindrar medieflöde. Denna design minimerar slitage på tätningsytorna.

Produktfördelar

1.PTFE motsätter sig nästan alla starka syror, alkalier, oxidationsmedel och organiska lösningsmedel (t.ex. svavelsyra, saltsyra, vattenregia, natriumhydroxid), vilket gör dem idealiska för mycket frätande miljöer i kemiska, läkemedels-, metallurgiska och miljöskyddsindustrier.

2.Soft tätningsstrukturer (fluoroplastiska-till-fluoroplastiska eller fluoroplastiska till metaller) säkerställer en tät stängning med minimal läckage, särskilt lämplig för isolering av hög renhet eller giftiga medier.

3. Den släta fluoroplastiska ytan minskar driftmomentet, vilket möjliggör enkel och effektiv drift även i ofta cykelapplikationer.

Ptfe Lined Gate Valve
