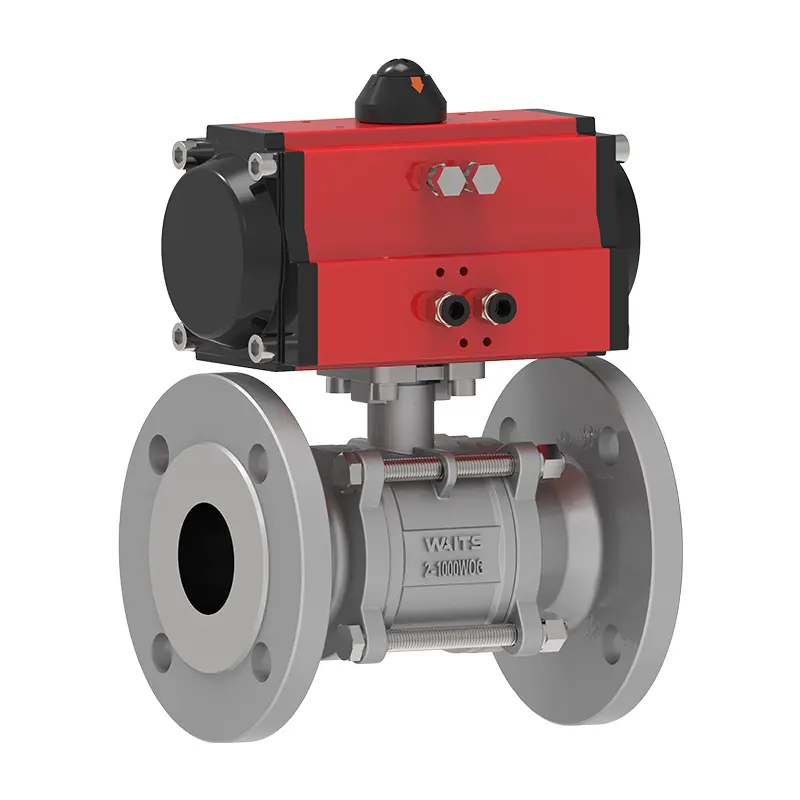

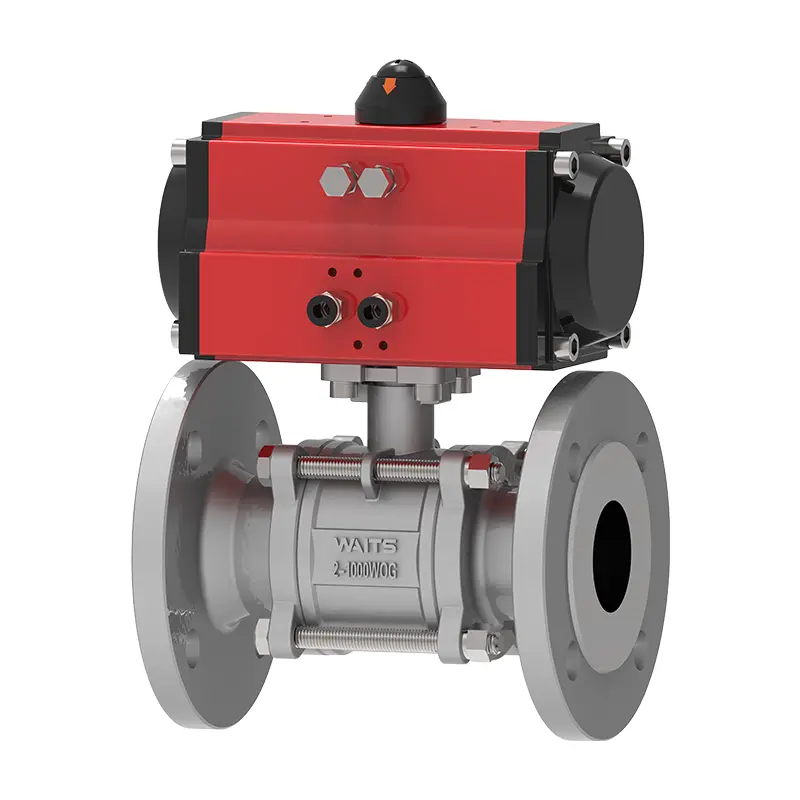

Tredelar pneumatisk flytande kulventil (med konsol)

Väntar ventil tredelar pneumatisk flytande kulventil (med konsol) är ISO och API-certifierad och har genomgått rigorös tryck/tätningstest. Det pneumatiska ställdonet använder ett internt hårt anodiserat och externt extruderat aluminiumhus med epoxibelagda ändlock. Sådana material och design är mycket korrosionsbeständiga. Jag tror att när du stöter på andra enkla ventiler kommer du att ångra att du inte väljer Waits Valves ventil!

Skicka förfrågan

Produktbeskrivning

Waits Valve högkvalitativ tre-delad pneumatisk flytande kullventil (med konsol) är en tre-bits full borrventil med pneumatisk ställdon, som inser dubbelriktad tätning under medelstora tryck genom flytande kulkonstruktion. En standardiserad hög plattform är integrerad på toppen av ventilstammen, som direkt kan installera rack- och pinion eller kolvpneumatiska ställdon. Det används allmänt vid vätskekontroll och nödstängning i kemiska, energi och andra industrier.

Ventilkroppen och de inre komponenterna i den tredelade pneumatiska flytande kullventilen (med konsol) är tillverkade av 316 rostfritt stål, och tätningsmaterialet är PTFE. Tryckvärdet för denna ventil är CL150 ~ CL2500 PN10 ~ PN260, och temperaturgraden är -20 ℃ ~ 450 ℃. Tre -styckesdesignen förenklar underhållet för dig, utan att ta bort slutstyckena från rörledningen, vilket sparar tid, ansträngning och pengar. Det är en mycket bra ventil, du förtjänar den. Ventilen är utrustad med en dubbelverkande pneumatisk ställdon och är utrustad med en monteringsdyna som uppfyller ISO 5211 -standarden. Ställdonet kan installeras utan en konsol eller enhetskoppling.

Implementeringsstandarder-tre-stycken Pneumatisk flytande kulventil （med konsol ‌））
Designstandarder	6d/Fire Fire 608, BS5351
Flänsstandard	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Anslutningsmetoder	RF, BW, SW, NPT, FNPT
Testning och acceptans	Fire 598, EN12266
Strukturell längd	API6D/ASME B16.10/EN558
Tryck- och temperaturbetyg	ASME B16.34
Brandsäker test	Fire 6FA, Fire 607
Låga läckage standarder	ISO 15848-1, API 622
Antikorrosion	NACE MR 0175

Application-Three Piece Pneumatic Floating Ball Ventil （med konsol ‌））
Storlek	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
Tryckområde	CL150 ~ CL2500 PN10 ~ PN260
Temperaturområde	-20 ℃ ~ 450 ℃
Ansökningsområde	Tillämpligt på olika medier som vatten, ånga, olja, flytande gas, naturgas, kolgas, salpetersyra, ättiksyra, oxiderande media, urea, etc.
Enhetsläge	Hydraulisk, pneumatisk, elektrisk, manuell och maskväxelöverföring.
Ventilkropp/ventilskydd	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, MONEL Gjutningar: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Tätningsyta	Armerad PTFE, Para-polyphenylen (rptfe, ppl), metall
Ventilstam	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Boll	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Stång	Asbestgrafit, flexibel grafit, polytetrafluoroetylen

Struktur och kärnfunktioner

1. Ventilkroppen består av en vänster kropp, höger kropp och mellankropp, ansluten med bultar för enkel demontering, underhåll och inre komponentersättning.

2. Den flytande kulkonstruktionen använder medietryck för att trycka tätningsytorna och uppnå dubbelriktad tätning som är lämplig för ofta öppnings-/stängningsoperationer.

3. En standardiserad högplattform (överensstämmer med ISO 5211) är integrerad högst upp i ventilstammen, vilket stödjer direkt installation av pneumatiska ställdon (t.ex. rack-och-pinion, kolvtyper).

4. Plattformsdesignen strömlinjeformar ställdoninstallation, anpassar sig till pneumatiska huvuden från flera märken och minskar eftermonteringskostnaderna.

5. Ventilkroppen är vanligtvis tillverkad av 304/316L rostfritt stål, vilket erbjuder starkt korrosionsbeständighet för kemisk, vattenbehandling och liknande miljöer.

6. Sealing ytor kan väljas som PTFE eller metallhårtätningar.

Three Piece Pneumatic Floating Ball Valve With Bracket
