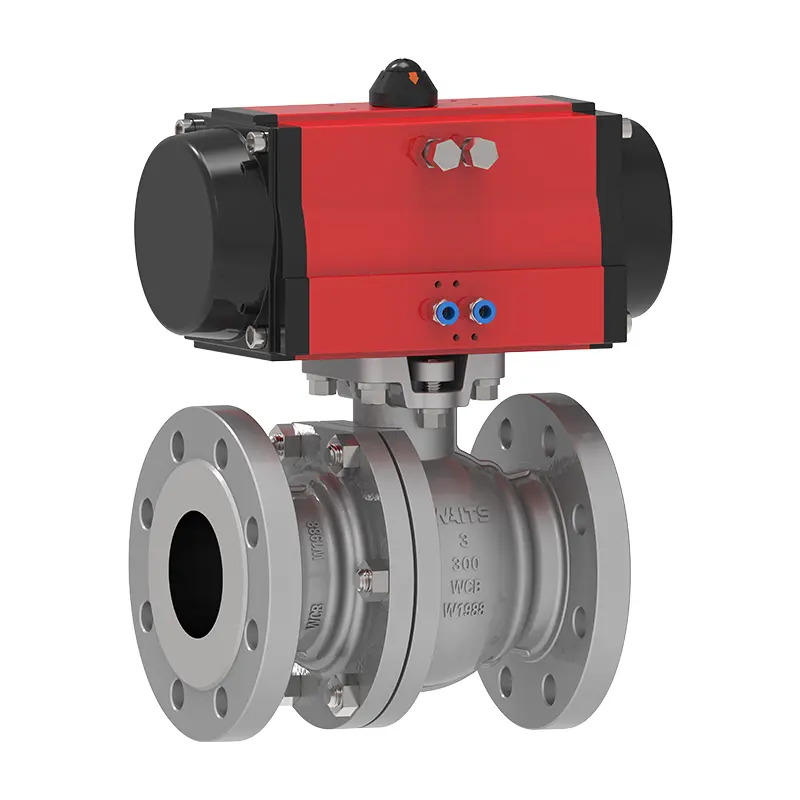

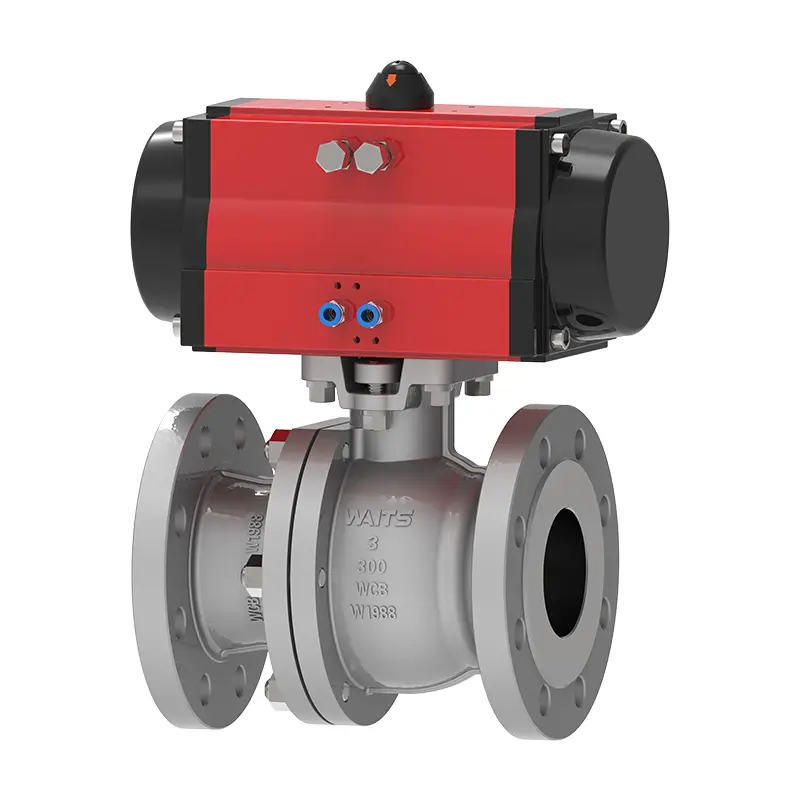

Tvådelar pneumatisk flytande kulventil (med konsol)

Waits Valve högkvalitativ tvådelar pneumatisk flytande kulventil (med konsol‌ ‌) Antar en tvådelad struktur, med ventilkroppen och ventilhöljet anslutet med bultar, kompakt struktur och enkelt underhåll. Det är mycket lämpligt för på/av och strykning av kontroll av vatten, ånga, olja och andra medier, särskilt för rörsystem inom kemiska, livsmedels- och läkemedelsindustrin.

De viktigaste fördelarna inkluderar: snabb responstid; Utmärkt tätningsprestanda; Långt livslängd.

Jämfört med den tredelade designen har den tvådelade flytande kulventilen följande fördelar: mindre fotavtryck, lättare vikt, lämplig för installationer med begränsat utrymme; låg kostnad

Vår tvådelade pneumatiska flytande kulventil (med konsol ‌ ‌) är ett underhållsfri tvådelar full borrventil som är lämplig för allmänna, industriella och kemiska tillämpningar; Lämplig för vattenbehandling, kemikalier, svagt frätande och semi -frätande vätskor.

Aktueringsläget är enkelverkande eller dubbelverkande, och en serie konfigurerbara alternativ finns tillgängliga, inklusive begränsningsomkopplare, magnetventiler och positioner.

Huvudfunktioner:

Tillgängligt BSP- eller NPT -gränssnitt, storlek: NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600 till 2 tum (NPT).

Tryckområde: CL150 ~ CL2500 PN10 ~ PN260

Temperaturområde: -20 ℃ ~ 400 ℃

Utrustad med anti-blockeringsventilstam.

Den tvådelade pneumatiska flytande kulventilen (med konsol ‌ ‌) uppfyller de stränga kraven i dagens processkontroll. Under montering inspekteras alla drivkomponenter strikt och 100% fabrikstestade före leverans.

Pneumatisk aktiveringsprocess

1. Komprimerad luft (0,4–0,7MPa) matas in för att driva ställdonskolven eller växelmekanismen.

2.Torque matas ut för att rotera ventilstammen 90 ° och växlar bollens genomgångsriktning (helt öppet/helt stängt).

3.Singelverkande cylindrar kräver fjäderåterställning, medan dubbla verkande cylindrar styrs via magnetventilriktningsändring.

4.RAPID -svar: Pneumatiska ställdon uppnår en omkopplingshastighet på 0,05 sekunder per cykel, lämplig för nödstängningsscenarier.

Urvalskriterier

1.Choose Single Acting eller dubbelverkande pneumatiska huvuden baserat på vridmomentkrav.

2.Prioritisera PTFE -tätningar för frätande media; Välj metallhårtätningar för högtemperatur/högtrycksapplikationer.

3.Flänsande ansikten utformade för att ASME B16.5 säkerställa rörledningskompatibilitet.
