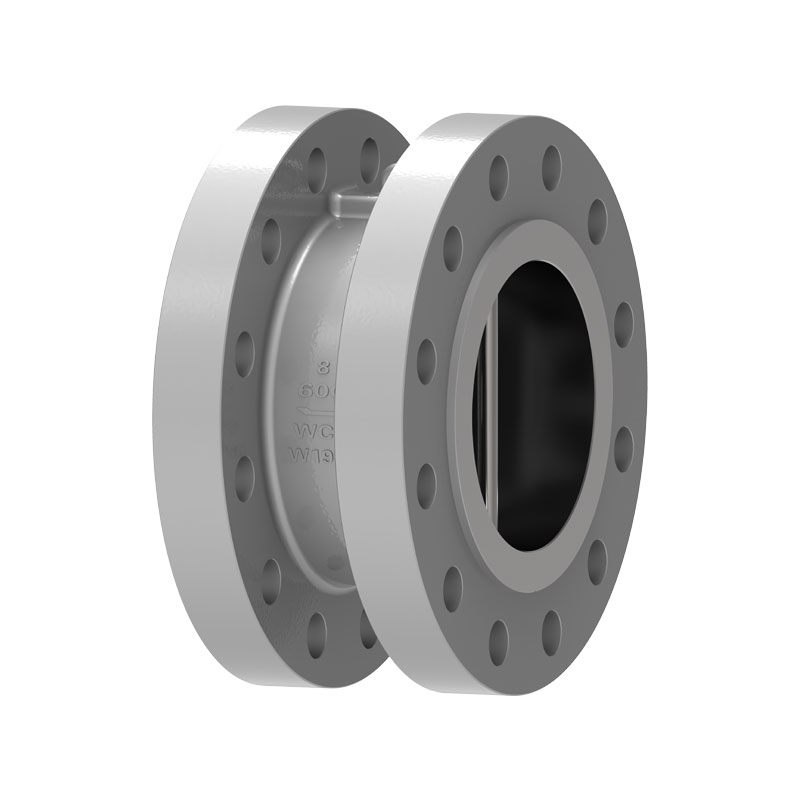

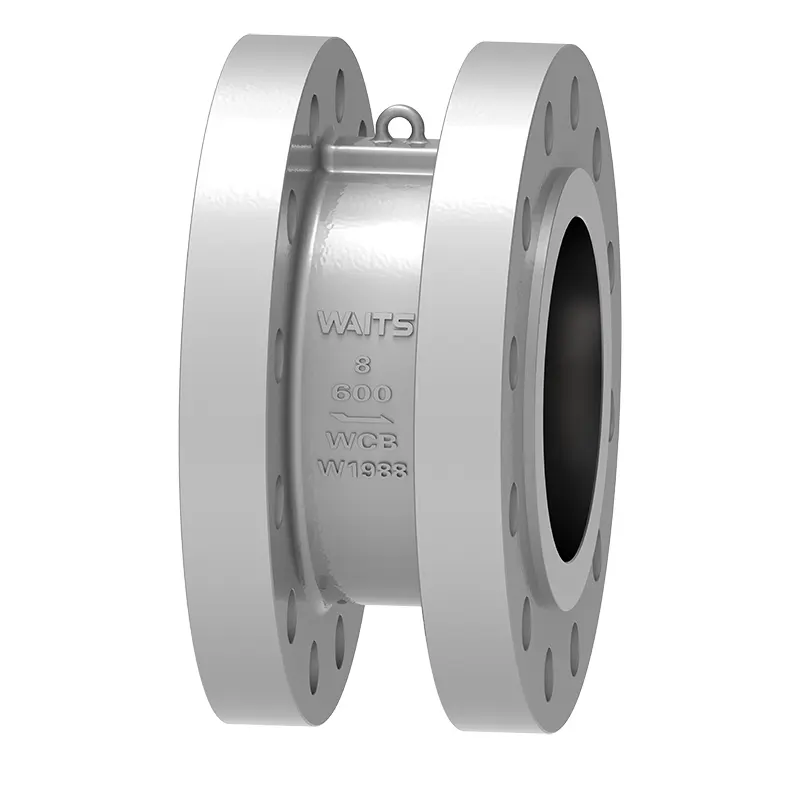

Backventil med dubbla plattor

Som en professionell ventiltillverkare kan Waits stödja produktionen av skräddarsydda backventiler med dubbla plattor för att bättre möta olika kunders behov. När det gäller tätning kan denna backventil vara i olika former som gummi, PTFE och kropp. Anpassning kan möta olika standarder såsom API/DIN/JIS enligt kundens behov.

Skicka förfrågan

Produktbeskrivning

Fjärilsplattan på dubbelplattans backventil är två halvcirklar, och den fjäderbelastade ventilskivan är upphängd på den centrala vertikala tappen. När ventilen öppnas är den kombinerade kraften av vätskan i centrum av ventilskivans tätningsyta, och verkanspunkten för fjäderstödkraften är i mitten av ventilskivans yta, så att roten av ventilen skivan öppnar först, och undviker därigenom slitaget på tätningsytan som uppstår när ventilskivan på den gamla konventionella ventilen öppnas, och förbättrar effektivt hållbarheten.
När flödeshastigheten saktar ner, under inverkan av torsionsfjäderns reaktionskraft, närmar sig ventilskivan gradvis ventilsätet och backventilen med dubbla plattor går in i det långsamma stängningssteget. När vätskan strömmar tillbaka, ökar den kombinerade verkan av ventilskivans kraft och torsionsfjäderns reaktionskraft stängningen av ventilskivan i enlighet därmed och går in i det snabba stängningssteget. Detta minskar effektivt inverkan av vattenhammare och minskar skadan av vattenhammare. Vid stängning gör verkan av fjäderkraftspunkten att toppen av ventilskivan stängs först, vilket förhindrar att ventilskivans rot biter.

Genomförandestandarder

Designstandarder	API594, API6D, ASME B16.34
Flänsstandarder	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Anslutningsmetoder	Wafertyp, Flänstyp, Lug Typt,
Testning och acceptans	API598, API 6D,
Structural length	API594, API6D, DIN3202
Tryck och temperaturnivåer	ASME B16.34, DIN2401
Anti-corrosion design	NACE MR 0103, NACE MR 0175.ISO15156

Ansökan

Storlek	NPS 2"~ NPS 60" DN50 ~ DN1500
Tryckområde	CL150 ~CL2500 PN10~ PN420
Temperaturområde	；-196°C ~ +600°C
Användningsområde	Den är lämplig för olika medier som vatten, ångolja, salpetersyra, ättiksyra, starkt oxiderande media, etc.
Valve body	Smide: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Gjutgods: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilplatta	Smide: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Gjutgods: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilsäte	Kroppsmaterial, 13CR, rostfritt stål 304/316, monel, hårdmetall, legering 20, kopparlegering, etc.
Ventilspindel	A182 F6a,17-4PH，F304 F316, F51, ...

Prestandafunktioner

1. Backventilen med dubbla plattor består av ventilkropp, ventilskiva, ventilaxel och fjäder, etc. Den antar kläm-typ anslutning och kompakt struktur.
2. Fjärilsplattan är två halvcirklar, och fjädern används för forcerad återställning. Tätningsytan kan svetsas med slitstarkt material eller fodras med gummi. Den har ett brett användningsområde och pålitlig tätning.
3. The closing stroke of the valve disc is short, and it is spring-loaded, with fast closing speed, which can reduce water hammer phenomenon.
4. Den är lämplig för tillfällen med begränsat installationsutrymme och kan användas för horisontella eller vertikala rörledningar.
5. It can be applied to various media such as water, steam oil, nitric acid, acetic acid, strong oxidizing medium, etc.
