Tiltad skiva backventil

Den tiltade backventilen är en högkvalitativ och hållbar produkt från Waits Valve. Som en professionell ventiltillverkare håller vår teknik och produktionsutrustning jämna steg med branschens avancerade nivå i realtid. Efter att ha uppdaterats och inspekterats fullständigt kan produkten stängas snabbt och ventilskivan kan snabbt nå ventilsätespositionen, vilket minimerar stötfenomenet.

Skicka förfrågan

Produktbeskrivning

Tiltad backventil är en slagfri backventil. Dess främsta fördel är att övervinna stöten och vattenhammaren som orsakas av svängbackventilen och lyftbackventilen och realisera icke-påverkan.

Genomförandestandarder

Designstandarder	BS1868,API6D,API594
Flänsstandarder	ASME B16.5, ASME B16.25,
Anslutningsmetoder	RF.RTJ.BW
Testning och acceptans	API598, API 6D
Strukturell längd	API6D/ASME B16.10,
Tryck och temperaturnivåer	ASME B16.34,
Anti-korrosion design	NACE MR 0103 ，NACE MR 0175.ISO15156

Ansökan

Storlek	NPS 2"~ NPS 36" DN50 ~ DN900
Tryckområde	CL150 ~CL600 PN10~ PN100
Temperaturområde	-29°C~+545°C
Användningsområde	Den är lämplig för olika medier som vatten, ångolja, salpetersyra, ättiksyra, starkt oxiderande media, etc.
Ventilhus	Smide: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Gjutgods: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilplatta	Smide: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Gjutgods: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilsäte	Kroppsmaterial, 13CR, rostfritt stål 304/316, monel, hårdmetall, legering 20, kopparlegering, etc.
Ventilspindel	A182 F6a,17-4PH，F304 F316, F51, ...

Prestandafunktioner

Den tiltade backventilen använder dubbla excentriska skivor i design och tillverkning, och ventilsätet är ett lätt elastiskt metallventilsäte, vilket kan säkerställa ventilens tätningsprestanda under drift. Fjärilsskivan hjälper till att öppnas snabbt och har stark hållbarhet, förlänger effektivt livslängden, sparar underhålls- och utbyteskostnader och har lågt flödesmotstånd och utmärkt prestanda.

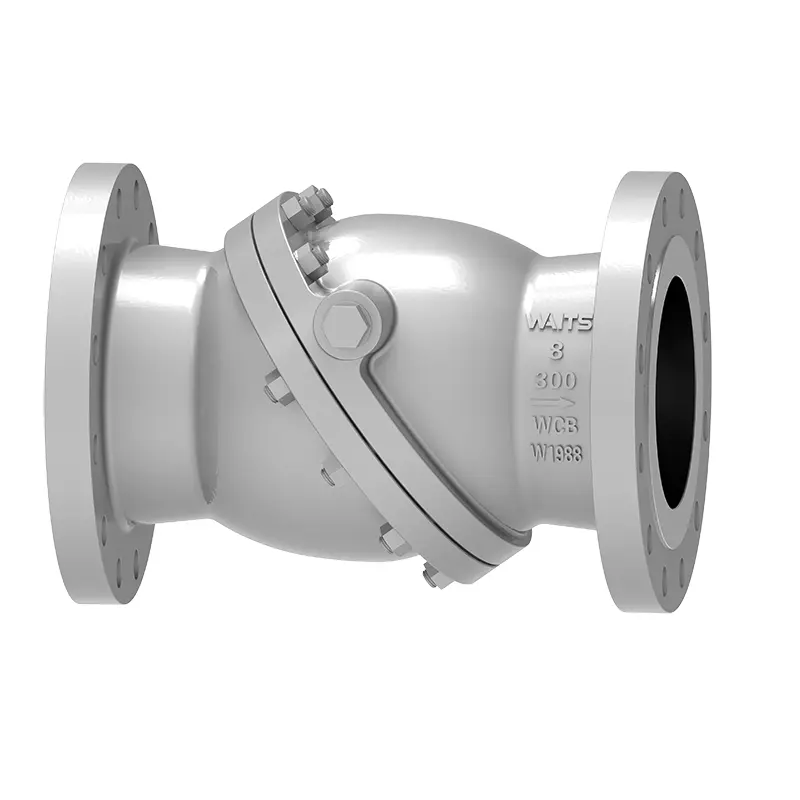

Tilted Disc Check Valve
