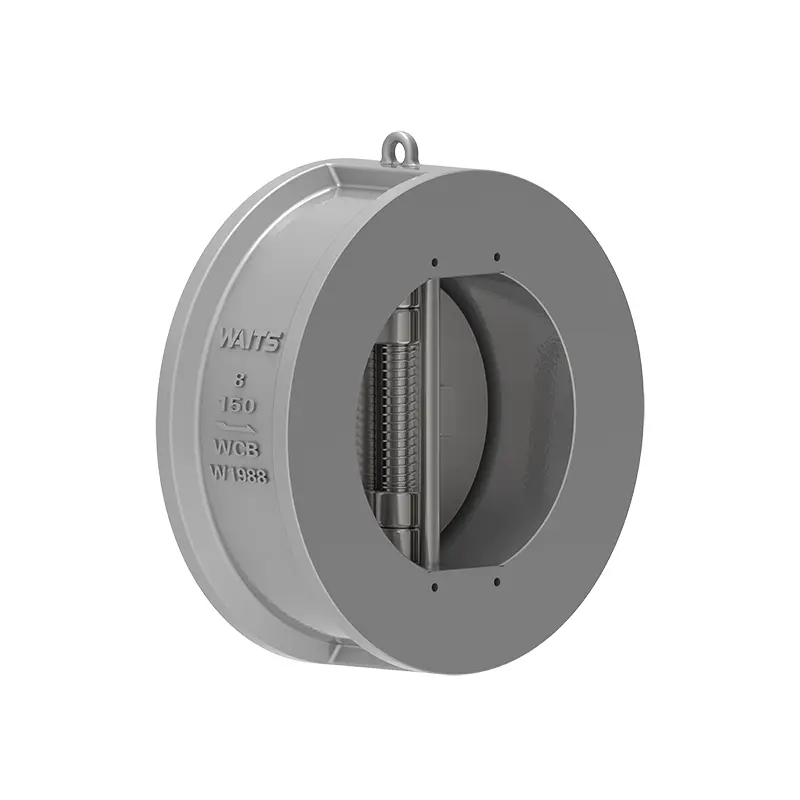

Mjuk tätning dubbelplåtsbackventil

Du kan vara säker på att välja den mjuktätande dubbelplåtsbackventilen tillverkad av Waits. Som ventilleverantör med en komplett produktionslinje är våra produkter mycket anpassningsbara. Tätningsmässigt kan vi ha en mängd olika tätningsformer som NBR, EPDM, Hypalon, FKM etc. som kan anpassas efter dina behov och uppfylla olika standarder som API/DIN/JIS.

Skicka förfrågan

Produktbeskrivning

Fjärilsplattan på den mjuktätande dubbelplåtsbackventilen är två halvcirklar, med en fjäderbelastad skiva upphängd på ett centralt vertikalt stift.
När ventilen öppnas är den kombinerade kraften av vätskan i centrum av skivans tätningsyta, och verkanspunkten för fjäderstödkraften som verkar som en reaktion är placerad i mitten av skivans yta, så att roten på skivan öppnas först. Detta undviker slitaget på tätningsytan som uppstår när skivan öppnas i den gamla konventionella ventilen och ökar hållbarheten på ventiltätningen.
När flödeshastigheten saktar ner, under inverkan av torsionsfjäderns reaktionskraft, närmar sig skivan gradvis ventilsätet och går in i ventilens långsamma stängningsstadium. När vätskan strömmar tillbaka, kommer dess kraft på skivan och torsionsfjäderns reaktionskraft att arbeta tillsammans, och stängningen av skivan kommer att öka i enlighet med detta och går in i det snabba stängningsstadiet. Syftet med denna design är att minska fenomenet med vattenhammare, minska skadorna på vattenhammare och förlänga livslängden bättre. Vid stängning gör fjäderkraftspunkten att toppen av skivan stängs först, vilket förhindrar roten från att bita och förbättrar hållbarheten på ventilens tätningsyta.

Genomförandestandarder

Designstandarder	API594，API6D，ASME B16.34
Flänsstandarder	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Anslutningsmetoder	Wafertyp, Flänstyp, Lug Typt,
Testning och acceptans	API598, API 6D,
Strukturell längd	API594, API6D, DIN3202
Tryck och temperaturnivåer	ASME B16.34

Ansökan

Storlek	NPS 2"~ NPS 60" DN50 ~ DN1500
Tryckområde	CL125 ~CL150 PN10~ PN16
Temperaturområde	；-20-150
Användningsområde	Den är lämplig för olika medier som vatten, ångolja, salpetersyra, ättiksyra, starkt oxiderande media, etc.
Ventilhus	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,，，
Ventilplatta	Gjutgods: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
Ventilsäte	NBR,EPDM,FKM...
Ventilspindel	A182 F6a,17-4PH，F304 F316, F51, ...

Prestandafunktioner

1. Komponenterna i den mjuktätande dubbelplatta backventilen inkluderar ventilkroppen, ventilskivan, ventilaxeln, fjädern och andra delar, som är anslutna med klämtyp och har en kompakt struktur.
2. Ventilens fjärilsplatta är gjord av två halvcirklar och tvingas återvända av en fjäder. Tätningsytan kan vara gjord av slitstarkt material som ytbeläggs på kroppen eller fodras med gummi. Den har ett brett användningsområde och pålitlig tätning.
3. Ventilskivan har ett kort stängningsslag och är fjäderbelastad, med känslig verkan och snabb stängningshastighet, vilket avsevärt minskar vattenslag.
4. Eftersom den mjuktätande dubbelplåtsbackventilen har en kompakt struktur, liten storlek, låg vikt och enkel installation, är den lämplig för användning i situationer där installationsutrymmet är begränsat. Den kan användas i horisontella eller vertikala rör.
5. Tillämplig på vatten, ångolja, salpetersyra, ättiksyra, starkt oxiderande media och andra medier.
