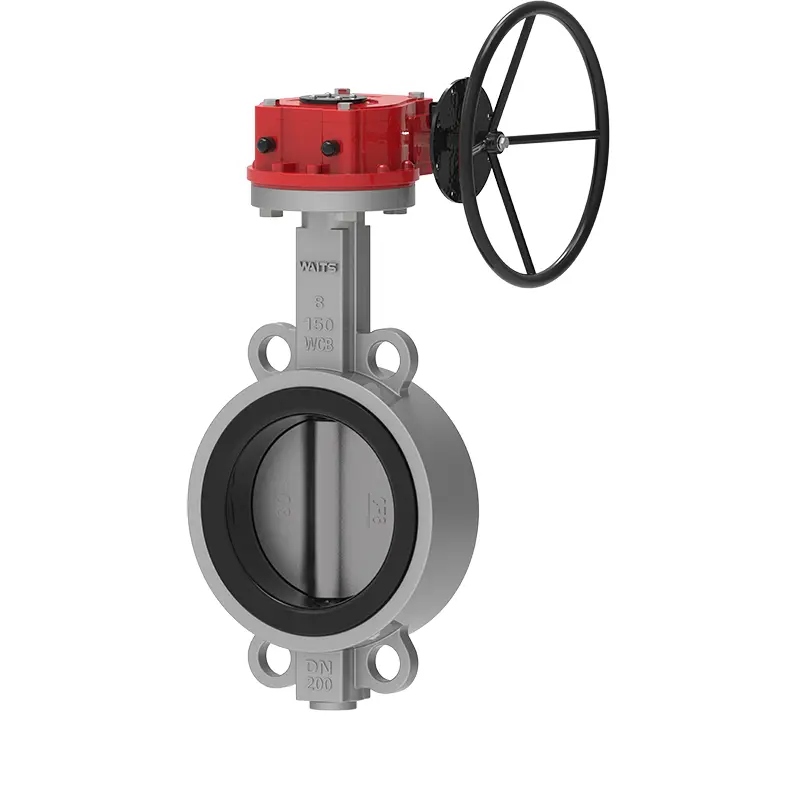

Mjuk sittande skivfjärilsventil

Waits är en stor ventiltillverkare och leverantör som kan ge dig mjuk sittande skivfjärilsventil. Denna ventil använder gummiventilsätet, företrädesvis naturligt högkvalitativt gummi, som kan nå certifiering av livsmedelskvalitet. Den har utmärkt tillämpning i Nya Zeelands mjölkkällfabrik och Israel avsaltningsanläggning.

Skicka förfrågan

Produktbeskrivning

Den mjuka sittande skivfjärilsventilen för Witts har följande mönster under design och produktion och har förbättrats när det gäller prestanda:
1-hög elastisk ventilgummi
Gummiinnehållet i EPDM -ventilsätet är 50%, och det har testats i mer än 10 000 gånger i simuleringsöppning och stängningstester utan läckage.
Strand en hårdhet/grad 72 ± 3 200%dragspänning/MPA≥6, draghållfasthet MPA ≥15, förlängning vid brytning/%≥350, permanent deformation vid brytning/%≦ 10, tårstyrka/KN.M-1 ≥35, kompression permanent deformation (70 ℃*22H, kompression 25%)/%≦ 20 ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ ≦ 20.
Jämfört med den smala kantventilsätet har den breda ventilsätet en bredare kontaktyta med rörledningsflänsen, med en diameter på cirka 20 mm och bättre installationsföreställning.
2-Butterfly-plattan och ventilaxeln är anslutna utan stift, vilket helt kan undvika läckage och korrosion orsakad av installation av stift. Ventilaxeln är lätt att demontera, vilket är bekvämt för att byta ut ventilsätet.
3-Ventilkroppen är utrustad med en anti-fling-enhet, vilket är bättre och säkrare att använda i rörledningen.

Implementeringsstandarder

Konstruktionsstandard	API 609, EN 593, BS5155, GOST
Slutstandard	Implementeringsstandarder ANSI B16.1 Cl. 125lb och B16,5 Cl. 150 kg Av 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 och PN16 Som 2129 Tabell D och E BS 10 Tabell D och E MSS SP44 CL. 150 kg Awwa c207 150 lb ISO 2531 PN6, PN10 och PN16 ISO 7005 PN6, PN10 och PN16
Inspektion och test	API 598, ISO 5208, EN 12266-1, GOST
Ansikte mot ansikte	API 609, EN 558, ISO 5752, MSS SP 67, Din 3202
Toppfläns	ISO 5211

Ansökan

Driftstemperatur	-45 ℃ ~ 150 ℃
Storlek	2 "-80", DN50-DN2000
Arbetstryck / CWP	16bar 10bar
Skal	24bar 15bar
Täta	18bar 10bar
Lufttest	6bar 6bar
Operationsmiljö	Ballast- och loppsystem kemisk bearbetning Avsaltningsanläggningar, borriggar, dricksvatten Torrt pulver, mat och dryck, gasväxter HAVC gruvindustri, pappersindustri, sandhantering, havsvatten, sockerindustrin Termoteknisk vattenbehandling avloppsvatten
Operatör	Spak, växel, elektrisk, pneumatisk, etc.
Kroppsmaterial	Gjutjärn, duktil järn, kolstål, rostfritt stål, al-brons, etc.
SKIVA	Gjutjärn duktil järn kol stål rostfritt stål al-brons
STAM	2CR13 F304 F316 F51 F53 MONEL K500
PLATS	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Natural Rubber

Prestationsfunktioner

1. Den mjuka sittande skivfjärilsventilen är liten i storlek, lätt i vikt, lätt att demontera och reparera.
2. Strukturen är enkel och kompakt, med en driftsöppning och stängningshastighet på 90.
3. Arbetsmomentet är litet, arbetsbesparande och lätt.
4. När det gäller tätningsprestanda är gastestläckaget noll, vilket är mycket garanterat.
5. Olika komponentmaterial kan väljas och appliceras på olika medier.
6. Flödesegenskaperna tenderar att vara linjära och justeringsprestanda är bra.
7. Antalet öppnings- och stängningstester kan nå tiotusentals gånger och livslängden är lång.
