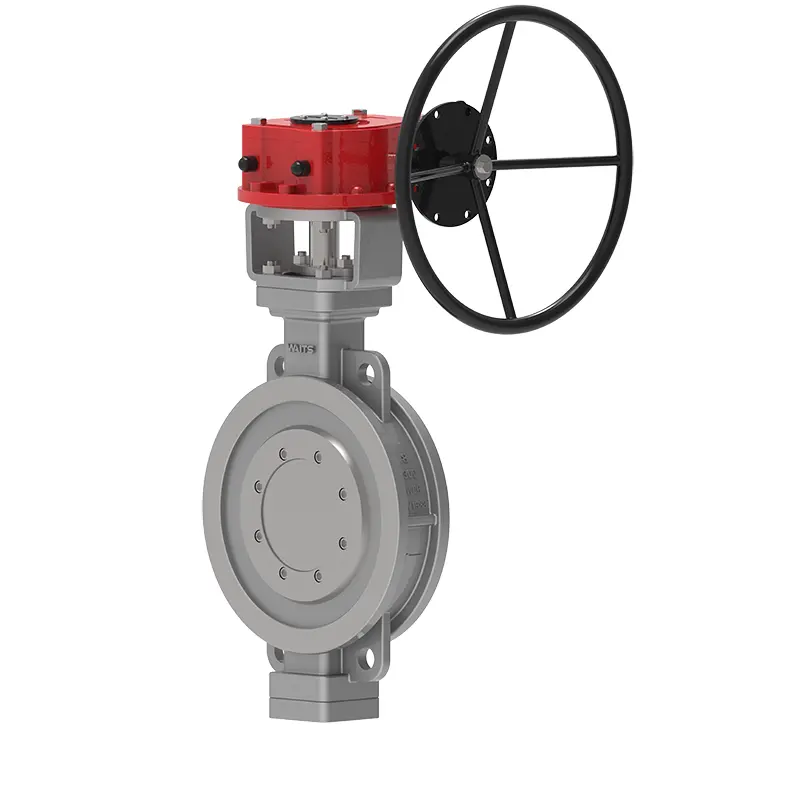

Trippel excentrisk metall sittande skivfjärilsventil

Som en professionell ventilleverantör har Waits sin egen produktionsbas och kan ge dig trippel excentrisk metall sittande skivfjärilsventil. Dess struktur antar den tredimensionella excentriska principdesignen, och ventilsätet är en flerskiktsstruktur som är kompatibel med hårda och mjuka tätningar eller en full metalltätningsstruktur, som har god tolerans mot högre temperaturer och tryck.

Skicka förfrågan

Produktbeskrivning

Den trippel excentriska metallen sittande skivfjärilsventil är en långliv, energibesparande fjärilsventil som ny utvecklats av Waits. Den består av ventilkropp, fjärilsplatta, tätningsring, transmissionsmekanism och andra huvudkomponenter. Dess struktur antar tvådimensionell eller tredimensionell excentrisk principdesign, elastisk tätning eller hård och mjuk multi-nivå-tätningskompatibel bearbetningsteknik, vilket minskar vridmomentet i fjärilsventilen under drift, vilket uppnår effekten av arbetsbesparande och energibesparing. Samtidigt säkerställer det fjärilsventilens totala tillförlitlighet när det gäller korrosionsbeständighet, hög temperaturmotstånd och slitmotstånd.

Implementeringsstandarder

Konstruktionsstandard	API 609, EN 593, Gost
Flänsstandarder	ASME B 16.5, ASME B16.47, i
Slutanslutning	RF, BW, RTJ, etc.
Inspektion och test	API 598, EN 12266-1, GOST
Ansikte mot ansikte	API 609, EN 558, ASME B16.10, GOST
Tryck och temperaturnivåer	ASME B16.34
Låga läckage standarder	ISO 15848-1, API 622
Antikorrosion	NACE MR 0103 ， NACE MR 0175

Ansökan

Storlek	3 "-120", DN80-DN3000
Tryckbetyg	Klass 150-1500, PN16-PN250
Driftstemperatur	Mjuk säte: -29 ~ 200 ℃, metallstol: -29 ~ 600 ℃
Ansökningsområde	Kranvatten, avlopp, konstruktion, petroleum, kemisk industri, mat, medicin, textil, el, varvsindustri, metallurgi, energisystem etc.
Operatör	Spak, växel, elektrisk, pneumatisk, etc.
Kroppsmaterial	Kolstål, rostfritt stål, duplex rostfritt stål, legeringsstål, monel, al brons, etc.
Ventilplatta	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, MONEL ...
Ventilsäte	13CR/SS304/SS316/+grafiter+PTFE+STL
Ventilstam	F6A, F304, F316, 17-4ph, F51, F53, Monel K500 ...
Ventilstammutter	Kopparlegering
Förpackning	Flexibel grafit, grafit asbestförpackning, polytetrafluoroetylen ...

Prestationsfunktioner

1. Trippel excentrisk metall sittande skivfjärilsventil har unik struktur, liten storlek och lätt vikt, flexibel drift, arbetsbesparande och bekväm;
2. Tillförlitlig tätning, kan uppfylla olika standarder;
3. Goda flödesegenskaper och justerbar funktion;
4. Antagande excentrisk princip är tätningsytan nära noll slitage, vilket förlänger ventilens livslängd;
5. Brett utbud av applikationer, kan användas för vatten, ånga, olja, luft och gas och andra medier;
6. Lämpliga för rörledningar med olika temperaturer, betyg, korrosion och andra arbetsförhållanden;
7. Trippel excentrisk metall sittande skiva fjäril Ventilkroppen och ventilsätet på ventilen är anslutna komponenter, och ventilsätets tätningsytlager är svetsat med värmebeständiga och korrosionsbeständiga legeringsmaterial;
8. Tre excentriciteter: Axelns mittlinje avviker från tätningsytans mittlinje, mittlinjen på axeln avviker något från rörledningens mittlinje och rörledningen, och den mittlinjen i ventilens tätningsytor (sned kon) bildar en vinkel med mittlinjen på rörledningen;
9. Tätningsringen med flera lager är fixerad på ventilplattan, som har fördelarna med hög temperaturmotstånd, enkel drift, ingen friktion vid öppning och stängning, och tätningen kompenseras när vridmomentet för överföringsmekanismen ökar vid stängning, vilket förbättrar tätningens prestanda för fjärilsventilen och förlänger livslängden;
10. Multi-lagers tätningsring antar mjuka och hårda laminerade metallplåtar, som har de dubbla fördelarna med hård och mjuk tätning, och har noll läckage tätningsprestanda oavsett låga och höga temperaturförhållanden.

Triple Eccentric Metal Seated Wafer Butterfly Valve
