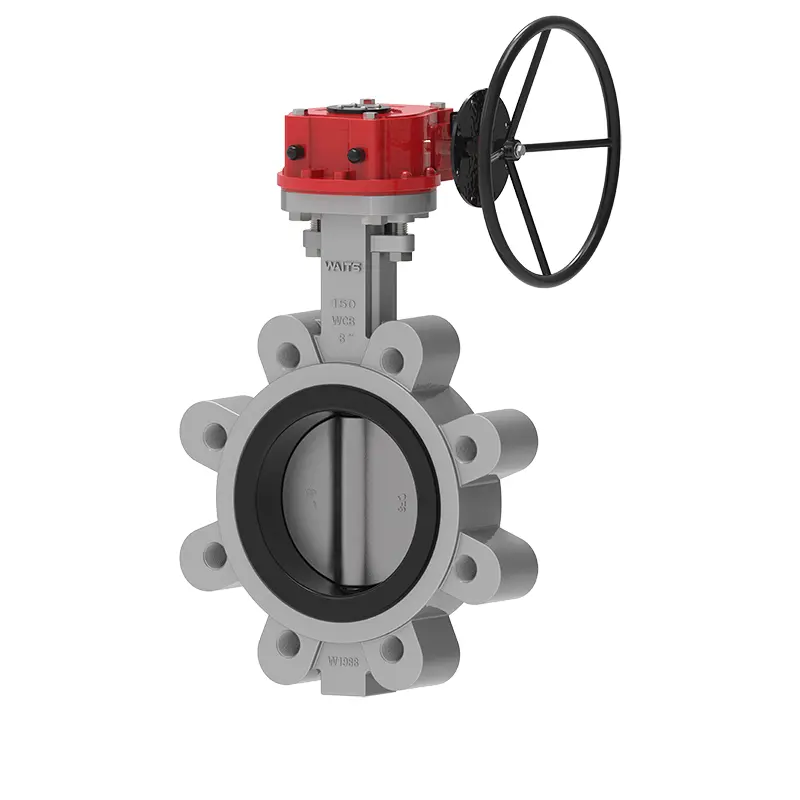

Mjuk sittande skiva luggfjärilsventil

Mjuk sittande skiva LUG Butterfly Valve är en av de produkter som väntar kan ge kunder runt om i världen. Dess gummiventilsäte är tillverkad av naturligt högkvalitativt gummi noggrant valt av våra proffs och kan användas på matledningar med förtroende. Vi har inte bara utmärkta priser, utan också tillförlitlig kvalitet, såväl som perfekta upphandlings- och efterförsäljningstjänster.

Skicka förfrågan

Produktbeskrivning

Som en professionell ventiltillverkare är Waits erfaren och håller i takt med tiderna. Den mjuka sittande skivfamiljens fjärilsventil designad av oss har följande kärndesignpunkter:
1. Hög elasticitetsventilsätesgummi: Gummiinnehållet i EPDM -ventilsätet är 50%. Vi fäster stor vikt vid kvaliteten. Ventilen har simulerats i mer än 10 000 gånger öppning och stängning för att säkerställa inget läckage.
Referensegenskaperna för ventilsätet är som följer: strand en hårdhet/grad 72 ± 3, 200%dragspänning/MPA ≥6, draghållfasthet MPA ≥15, förlängning vid brytning/%≥350, permanent deformation vid brytning/%≦ 10, tårstyrka/KN.M-1 ≥35, komprimering permanent (70 ≥ ℃ ℃ ℃ ℃ ≦ ≥ ≥ ≥ ≥ ≥ ≥ ≦ ≦ ≦ ≦ ≦)
Samtidigt har denna breda ventilsäte med en diameter på cirka 20 mm en bredare kontaktyta med rörledningsflänsen än den smala kantventilsätet och har bättre installationsföreställning.
2. Fjärilsplattan och ventilaxeln är anslutna utan stift för att undvika läckage och korrosion orsakad av installation av stift. Dessutom är ventilaxeln lätt att demontera, vilket underlättar ersättningen av ventilsätet, vilket minskar kostnaden och svårigheten för underhåll och ersättning.
3. Ventilkroppen är utrustad med en anti-fling-enhet, vilket är säkrare.

Implementeringsstandarder

Konstruktionsstandard	API 609, EN593, BS 5155, GOST
Slutstandard	ANSI B16.1 Cl. 125lb och B16,5 Cl. 150 kg Av 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 och PN16 Som 2129 Tabell D och E BS 10 Tabell D och E MSS SP44 CL. 150 kg Awwa c207 150 lb ISO 2531 PN6, PN10 och PN16 ISO 7005 PN6, PN10 och PN16
Inspektion och test	API 598, ISO 5208, EN 12266-1, GOST
Ansikte mot ansikte	API 609, EN 558, ISO 5752, MSS SP 67, Din 3202
Toppfläns	ISO 5211

Ansökan

Driftstemperatur	-45 ℃ ~ 150 ℃
Storlek	2 "-80", DN50-DN2000
Arbetstryck / CWP	16bar 10bar
Skal	24bar 15bar
Täta	18bar 10bar
Lufttest	6bar 6bar
Operationsmiljö	Ballast- och loppsystem kemisk bearbetning Avsaltningsanläggningar, borriggar, dricksvatten Torrt pulver, mat och dryck, gasväxter HAVC gruvindustri, pappersindustri, sandhantering, havsvatten, sockerindustrin Termoteknisk vattenbehandling avloppsvatten
Operatör	Spak, växel, elektrisk, pneumatisk, etc.
Kroppsmaterial	Gjutjärn, duktil järn, kolstål, rostfritt stål, al-brons, etc.
SKIVA	Gjutjärn duktil järn kol stål rostfritt stål al-brons
STAM	2CR13 F304 F316 F51 F53 MONEL K500
PLATS	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Natural Rubber

Prestationsfunktioner

1. Den mjuka sittande skivfamiljsventilen är liten i storlek, lätt i vikt, lätt att installera och lätt att demontera och underhålla.
2. Strukturen är enkel och kompakt, med en driftsöppning och stängningshastighet på 90.
3. Vridmomentet är litet under drift, vilket är arbetsbesparande och lätt.
4. Gastestläckage är noll och tätningen är strikt garanterad.
5. Olika komponentmaterial kan väljas och appliceras på olika medier.
6. Flödesegenskaperna tenderar att vara linjära och justeringsprestanda är bra.
7. I öppnings- och stängningstestet kan det tåla tiotusentals gånger, vilket helt bevisar den långa livslängden.
8. Den kan användas som en ändventil.

Soft Seated Wafer Lug Butterfly Valve
