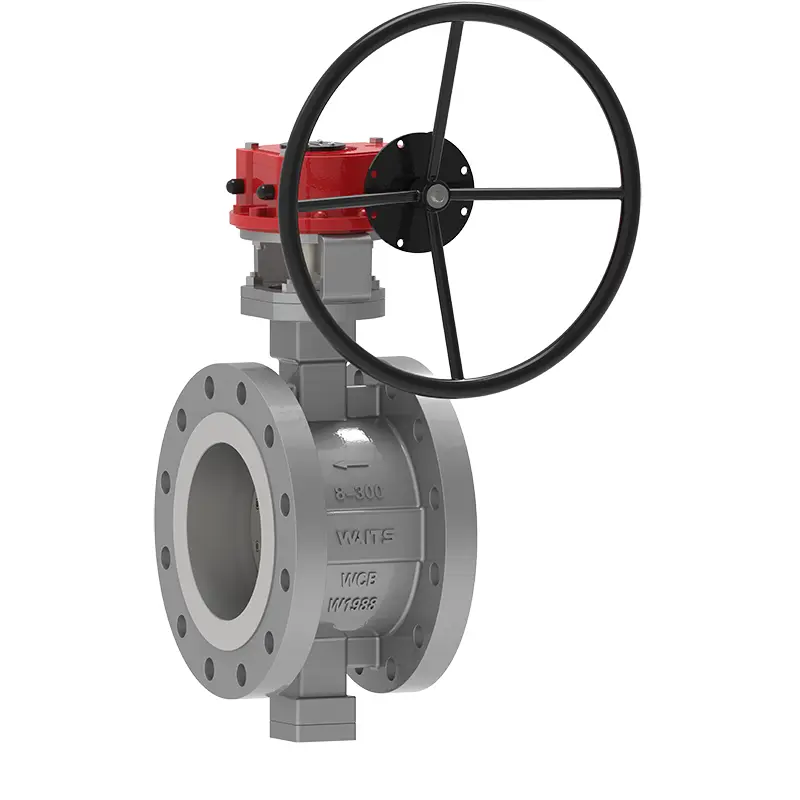

Trippel excentrisk metall sittande flänsfjärilventil

Den trippel excentriska metallen sittande flänsfjärilsventilen är en ventil som produceras och tillhandahålls av Waits. Det kan anpassa sig till högre temperatur- och tryckmiljöer. Strukturen är utformad med tredimensionell excentrisk princip. Det gynnas särskilt av metallurgi, stål, el, petroleum, kemisk industri, uppvärmning, gas- och vattenförsörjning och dräneringsprojekt i Centralasien.

Skicka förfrågan

Produktbeskrivning

Den trippel excentriska metallen sittande flänsfjärilsventilen är en långliv, energibesparande fjärilsventil, som är noggrant designad av Waits professionella team och tillverkas av exakt och komplett produktionsutrustning.
Denna ventil består av huvudkomponenterna såsom ventilkroppen, fjärilsplattan, tätningsring, transmissionsmekanism, etc. Den antar den tvådimensionella eller tredimensionella excentriska principdesignen och applicerar aktivt ny bearbetningsteknik, såsom elastisk tätning eller hård och mjuk multi-lagers tätning.
När fjärilsventilen är i drift är vridmomentet litet och den totala prestandan har tillförlitlig korrosionsmotstånd, hög temperaturmotstånd och slitmotstånd. Det är en effektiv och bekväm ventilprodukt.

Implementeringsstandarder

Konstruktionsstandard	API 609, EN 593, Gost
Flänsstandarder	ASME B 16.5, ASME B16.47, i
Slutanslutning	RF, BW, RTJ, etc.
Inspektion och test	API 598, EN 12266-1, GOST
Ansikte mot ansikte	API 609, EN 558, ASME B16.10, GOST
Tryck och temperaturnivåer	ASME B16.34
Låga läckage standarder	ISO 15848-1, API 622
Antikorrosion	NACE MR 0103, NACE MR 0175

Ansökan

Storlek	3 "-120", DN80-DN3000
Tryckbetyg	Klass 150-1500, PN16-PN250
Driftstemperatur	Mjuk säte: -29 ~ 200 ℃, metallstol: -29 ~ 600 ℃
Ansökningsområde	Kranvatten, avlopp, konstruktion, petroleum, kemisk industri, mat, medicin, textil, el, varvsindustri, metallurgi, energisystem etc.
Operatör	Spak, växel, elektrisk, pneumatisk, etc.
Kroppsmaterial	Kolstål, rostfritt stål, duplex rostfritt stål, legeringsstål, monel, al brons, etc.
Ventilplatta	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, MONEL ...
Ventilsäte	13CR/SS304/SS316/+grafiter+PTFE+STL
Ventilstam	F6A, F304, F316, 17-4ph, F51, F53, Monel K500 ...
Ventilstammutter	Kopparlegering
Förpackning	Flexibel grafit, grafit asbestförpackning, polytetrafluoroetylen ...

Prestationsfunktioner

1. Unik strukturell design, liten och lätt, flexibel och arbetsbesparande i drift;
2. Bra tätningsprestanda och strikt i enlighet med olika standarder;
3. Goda flödesegenskaper, med justeringsfunktion;
4. Tillämpningen av excentrisk princip gör tätningsytan nästan noll slitage, vilket minskar frekvensen av underhåll och ersättning;
5. Brett utbud av applikationer, kan användas för olika medier inklusive vatten, ånga, olja, luft och gas;
6. Lämplig för rörledningar av olika arbetsförhållanden såsom olika temperaturer, betyg, korrosion etc. med kraftfull prestanda;
7. Ventilkroppen och ventilsätet för trippel excentrisk metall sittande flänsfjärilsventil är anslutna komponenter, och ventilsätets tätningsytlager är tillverkat av ytbehandling värmebeständigt och korrosionsbeständigt legeringsmaterial;
8. De tre excentriciteterna är avvikelsen för axelens centrumlinje från tätningsytcentrumslinjen, den lilla avvikelsen för axelcentrumslinjen från rörledningscentrumslinjen och ventilkroppens tätningsyta (sned kon) mittlinje och rörledningscentret bildar en vinkel på vinkelläge;
9. Multi-lagers tätningsring är fixerad på ventilplattan, resistent mot hög temperatur och har ingen friktion vid öppning och stängning. Vid stängning kompenseras tätningen när vridmomentet för överföringsmekanismen ökar. Användningen av mjuka och hårda laminerade metallark har den dubbla fördelen att inte påverka tätningen på grund av förändringar i temperatur och miljö.
