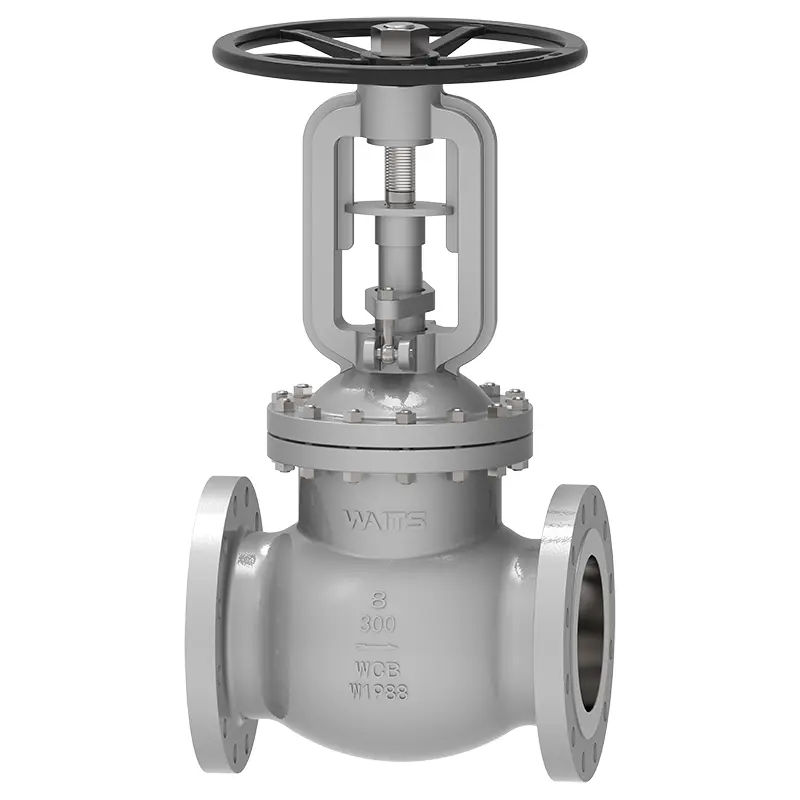

BELUD SEAL Globe Valve

Bellow Seal Globe Valve är en pålitlig ventil som tillverkas av Waits. Produkten kan användas vid stadsuppvärmning, gasöverföring, ångledningar och stora vattenvårdsprojekt. Den har en prisfördel och har erkänts av många utländska fabrikskunder. Det säljs allmänt i Italien, Frankrike, Spanien i Europa och Saudiarabien, Iran, Israel i Mellanöstern.

Skicka förfrågan

Produktbeskrivning

Den bälgen tätningsgloben ventilen svetsas genom automatisk rullningssvetsning för att bilda en metallbarriär mellan vätskemediet och atmosfären, vilket säkerställer nollläckningsdesignen för ventilstammen. Den inre strukturen för denna ventil är en bälgstruktur. Den nedre änden av bälgen i rostfritt stål svetsas till ventilstammen för att förhindra att processvätskan korroderar ventilstammen. Den andra änden placeras mellan ventilkroppen och ventilhöljet för att bilda en statisk tätning. Den dubbla tätningsdesignen används. Om bälgen misslyckas kommer ventilstamförpackningen också att undvika läckage. Bälgen är svetsade till ventilstammen för att upprätthålla stabil driftsprestanda och undvika ventilstammvibration orsakad av ventilpluggvibration. Det är mest lämpligt för rörledningar med ånga, brandfarliga, explosiv, termisk olja, hög renhet, giftiga och andra medier.

Implementeringsstandarder

Konstruktionsstandard	Av 3356, ASME B16.34, Gost
Flänsstandarder	DIN2543-2545 ， ASME B16.5 ， ASME B16.47
Slutanslutning	RF, RTJ, BW, etc.
Inspektion och test	Av 3230, API 598, GOST
Ansikte mot ansikte	Av 3203, ASME B16.10, GOST
Tryck- och temperaturbetyg	ASME B16.34
Brandsäker test	API607, API6FA
Låga läckage standarder	ISO 15848-1, API 622
Antikorrosion	NACE MR 0103, NACE MR 0175

Ansökan

Storlek	2"-24", DN50-DN600
Tryckbetyg	Klass 150-1500, PN10-PN260
Driftstemperatur	-20 ℃ ~ 350 ℃
Ansökningsområde	Kranvatten, avlopp, konstruktion, petroleum, kemisk industri, mat, medicin, textil, el, varvsindustri, metallurgi, energisystem etc.
Operatör	HW, Gear, Electric, Pneumatic, etc.
Kroppsmaterial	Kolstål, rostfritt stål, duplex rostfritt stål, legeringsstål, monel, al brons, etc.
Tätningsyta	Kropp, kroppsbeklädnad järnbaserad legering, beklädnad av hårdbaserad legering
Ventilstam	F6A F304 F316 F51 F53 MONEL K500
Ventilstammutter	Kopparlegering
Förpackning	Flexibel grafit, grafit asbestförpackning, polytetrafluoroetylen ...

Fördelar med Bellow Seal Globe Valve

1. Rimlig produktstruktur, tillförlitlig tätningsprestanda, vackert utseende;

2. CO-baserad hårdlegeringsytor på tätningsytan, god slitmotstånd, korrosionsbeständighet, anti-friktionsprestanda, lång livslängd;

3. Ventilstamtemperning och nitrideringsbehandling, med god antikorrosion och anti-friktionsprestanda;

4. Bellow tätning Globe Valve dubbel tätning, mer pålitlig prestanda;

5. Ventilstam Lyftpositionindikation, mer intuitiv;

6. Delar av delar material, fläns och rumpa kan väljas rimligt enligt faktiska förhållanden eller användarkrav för att tillgodose olika tekniska behov.

Produktfunktioner i Bellow Seal Globe Valve:

1. Dubbel tätningsdesign (Bellows + Packing). Om bälgen misslyckas kommer ventilstamförpackningen också att undvika läckage och uppfylla internationella tätningsstandarder;

2. Ingen vätskeförlust, minska energiförlusten och förbättra säkerhetsutrustningens säkerhet;

3. Långt livslängd, minska underhållstider och minska driftskostnaderna;

4. Stark och hållbar tätningsdesign för bälg säkerställer nollläckage av ventilstammen och ger underhållsfria förhållanden;

5. Gasmediumventilsätet antar PTFE mjukt tätningsmaterial för att förbättra tätningen av denna ventil;

6. Den höga temperaturbeständiga ventilsätet antar konisk hård tätning för att uppnå nollläckage av lufttät prestanda;

Bellow Seal Globe Valve
