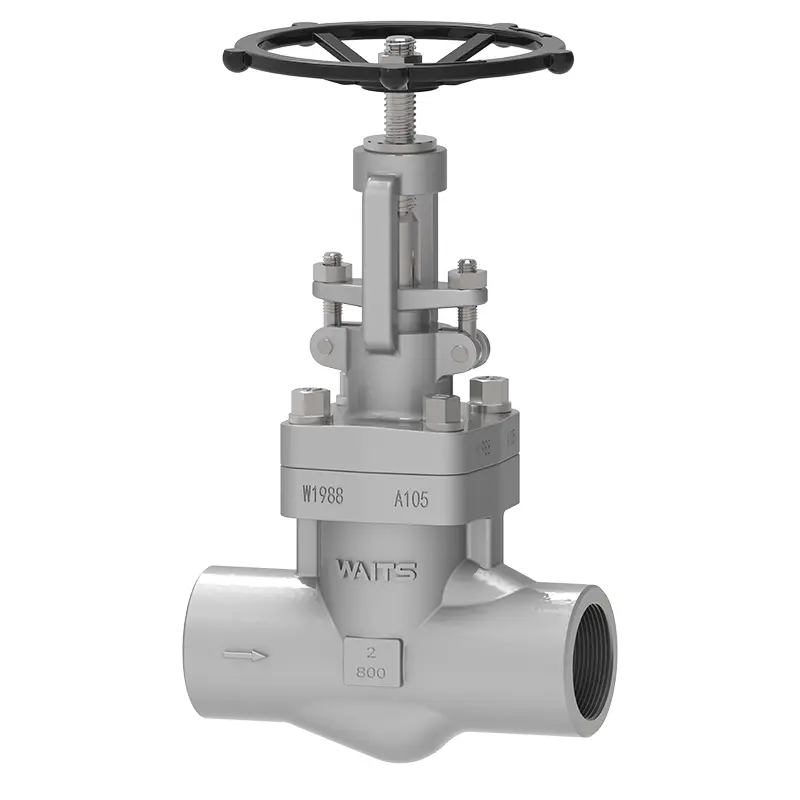

NPT klotventil i smidd stål

Waits är ditt pålitliga val för att köpa högkvalitativa NPT-smidda stålklotventiler. Ventilen är gjord av högkvalitativt smidet stålmaterial, med utsökt strukturell design, bra tätning och hållbarhet, och kan effektivt kontrollera mediaflödet. Oavsett om det är inom petroleum, kemiska eller andra industriella områden, är NPT-smidda klotventiler i stål ett pålitligt val för vätskekontroll för att säkerställa en stabil drift av ditt rörledningssystem.

Skicka förfrågan

Produktbeskrivning

Vid ventiltillverkning är kvaliteten på smidda ståldelar vanligtvis högre än på gjutna ståldelar, och de tål stora stötkrafter. Deras plasticitet, seghet och andra mekaniska egenskaper är också högre än hos gjutna ståldelar.
Diametern på smidda stålklotventiler är i allmänhet inte mer än DN80, och de flesta av dem är konstruktioner med reducerad diameter. Jämfört med stoppventiler i gjutstål med samma diameter är flödeshastigheten något mindre, men tryck- och temperaturintervallet som det tål är högre än för gjutstålventiler, och tätningsprestandan är mycket bättre än stoppventiler i gjutstål. , och livslängden är längre.
Liksom andra klotventiler begränsas även NPT-smidda klotventiler av stål av mediets flödesriktning. Beroende på de olika installationspositionerna kan de delas in i raka klotventiler och direktflödes klotventiler.

Genomförandestandarder

Designstandarder	API602, ASME 16.34, BS 5352, BS 6364
Flänsstandarder	SW Sockelsvetsändar enligt ASME B16.11, BW-stumände av ASME B16.25, NPT-gängade kopplingar enligt ASME B1.20.1
Anslutningsmetoder	SW, NPT, BW, RF, RTJ
Testning och acceptans	API 602/API 598
Strukturell längd	Hylssvetsning/gängad ände smidd stålslussventil strukturell längd enligt fabriksstandarder Flänsad ände/stumsvetsände smidd stålslussventil enligt ASME B16.10
Tryck och temperaturnivåer	ASME B16.34,
Låga läckagestandarder	ISO 15848-1, API 622
Anti-korrosion design	NACE MR 0103, NACE MR 0175

Ansökan

Storlek	NPS1/4″~NPS3″ DN6~DN80
Tryckområde	CL150~ CL2500 PN10~ PN420
Temperaturområde	；-196°C ~ +600°C
Användningsområde	Kranvatten, avlopp, konstruktion, petroleum, kemisk industri, livsmedel, medicin, textil, elektricitet, skeppsbyggnad, metallurgi, energisystem, etc.
Körläge	Turbin, pneumatisk, elektrisk
Ventilhus/ventilhuv	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alloy 20, Monel
Ventilkärna Tätningsyta	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alloy 20, Monel
Ventilspindel	F6A F304 F316 F51 F53 Monel K500...
Ventilspindelmutter	Kopparlegering...
Förpackning	Flexibel grafit, grafitasbestförpackning, polytetrafluoreten...

Prestandafunktioner

1. Huvudkomponenterna i NPT-smidda stålklotventiler är smidda, och det finns tre typer av kavitetstätningar: bultad motorhuv, svetsad huv och självåtdragande tätningsstruktur med kavitetstryck.
Bland dem betyder den bultade huven att ventilkroppen och huven är förbundna med bultar och muttrar, och den lindade packningen av rostfritt ståltrådsklämma flexibel grafit används för tätning. Om du har speciella krav kan vi även använda metallringanslutning.
Den svetsade motorhuven gör att ventilhuset och huven är sammankopplade med gängor, helsvetsade och tätade, och kan även helsvetsas efter dina behov.
9001b, 1500Ib, 2500Ib, 45001b kaviteten kan också anta en trycksjälvåtdragande tätningsstruktur, och tätningsprestandan ökar med ökningen av det inre trycket, och tillförlitligheten är hög.
2. Mellankanalen i ventilhuset är slingrande, vilket kommer att orsaka stort vätskemotstånd och strömförbrukning.
3. Tätningsytan är inte lätt att bära och repa, och tätningsprestandan är bra. Det finns ingen relativ glidning mellan ventilskivan och ventilkroppens tätningsyta vid öppning och stängning, och slitage och repor är inte allvarliga, och livslängden är längre.
4. Flexibel grafitpackning används, som har tillförlitlig tätning och är lätt och flexibel att använda.
5. Kulventilens medium kan bara strömma i en riktning och kan inte ändra flödesriktningen. Därför är det nödvändigt att vara uppmärksam på mediets flödesriktning och riktningen för pilen på ventilkroppen under installationen.
6. Förpackningsbyte och underhåll kan utföras i ett avstängt tillstånd, vilket är bekvämt och snabbt och påverkar inte systemets funktion.
7. Formen är enkel, strukturlängden är kort, tillverkningsprocessen är bra och applikationsområdet är brett.
