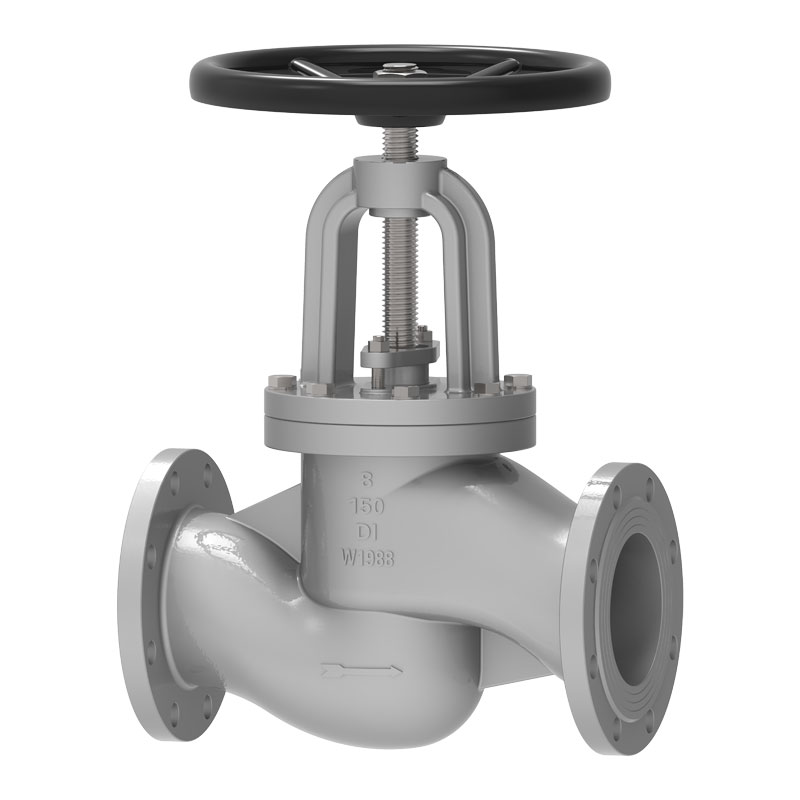

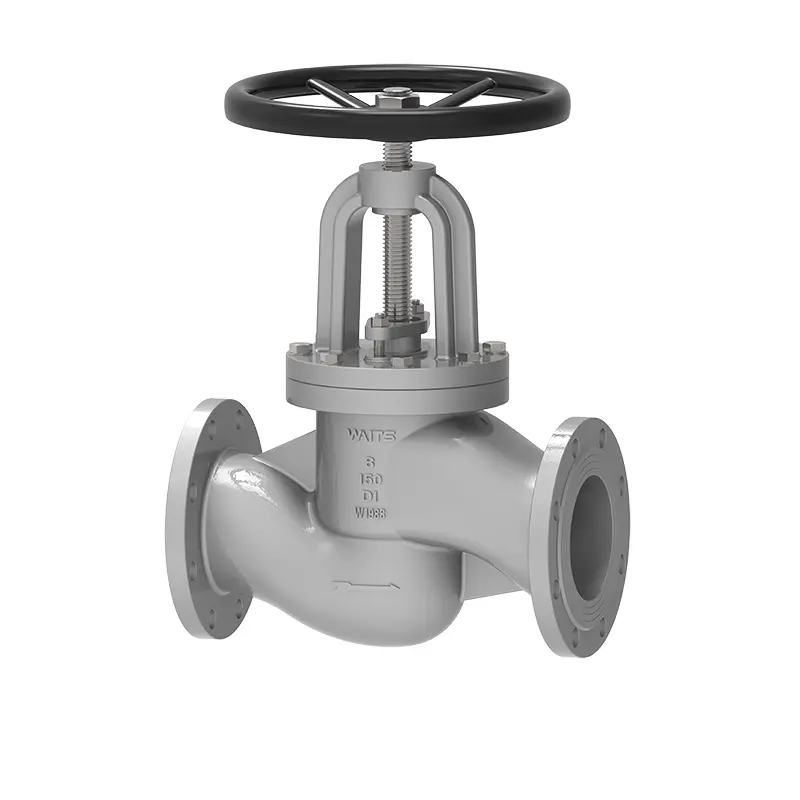

Duktilt järn S-mönster klotventil

Globventilen i segjärn med S-mönster tillverkad av Waits uppfyller AISI/DIN/BS/standarder, med stabil prestanda och hög kostnadsprestanda. Vi etablerades ursprungligen i USA, och nu ligger vårt globala huvudkontor i Wenzhou, Kina. Vi har mer än en produktionsbas, stabil tillgång och kan ge dig förmånliga priser.

Skicka förfrågan

Produktbeskrivning

Globventilen med S-mönster i segjärn tillverkad av Waits är designad för exakt flödeskontroll och minimalt läckage. Vi väljer noggrant ut råmaterial för att säkerställa att ventilens korrosionsbeständighet och slitstyrka ligger inom ett tillförlitligt intervall och lämpar sig för långvarig användning.
Denna klotventil är designad för att anpassa sig till högtrycksförhållanden och kan förbli stabil och pålitlig i olika industriella tillämpningar. Den anpassar sig till olika arbetsförhållanden och rörledningsegenskaper och kräver inte frekvent underhåll. Den har en bra livslängd och minskar dina arbets- och underhållskostnader under användning.
Strypkapaciteten hos den segjärns S-mönster klotventilen används ofta i vattenreningsverk, ångapplikationer och kemisk industri. Dessutom kommer vissa högtryckssystem också att välja denna ventil på grund av dess goda strukturella styrka och starka anpassningsförmåga.

Genomförandestandarder

Designstandarder	,API603, ASME B16.34, DIN 3352, EN1984
Flänsstandarder	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Anslutningsmetoder	SW, RF,
Testning och acceptans	API598, DIN 3230, EN 12569
Strukturell längd	ASME B16.10, DIN3352-F4/F5, EN 558-1
Tryck och temperaturnivåer	ASME B16.34,
Låga läckagestandarder	ISO 15848-1, API 622
Anti-korrosion design	NACE MR 0103, NACE MR 0175

Ansökan

Storlek	NPS 2″ ~ NPS 12″ DN50~ DN300
Tryckområde	CL125~ CL300 PN10~ PN64
Temperaturområde	；-10°C ~ +220°C
Användningsområde	Kranvatten, avlopp, konstruktion, petroleum, kemisk industri, livsmedel, medicin, textil, elektricitet, skeppsbyggnad, metallurgi, energisystem, etc.
Körläge	Turbin, pneumatisk, elektrisk
Ventilhus/ventilkåpa	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Ventilplatta/ventilsäte	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Ventilspindel	F6A F304 F316 F51 F53 Monel K500
Ventilspindelmutter	Kopparlegering
Förpackning	Flexibel grafit, grafitasbestförpackning, polytetrafluoreten...

Prestandafunktioner

(1) Stoppventilens struktur är enklare än slussventilens, och den är lättare att tillverka och underhålla.
(2) Tätningsytan är inte lätt att bära och repa, och tätningsprestanda är bra. Det finns ingen relativ glidning mellan ventilskivan och ventilkroppens tätningsyta under öppning och stängning, så slitage och repor är inte allvarliga, tätningsprestanda är bra och livslängden är lång.
(3) Vid öppning och stängning har ventilskivan ett litet slag och en mindre höjd än slussventilen, men den strukturella längden är längre än slussventilen.
(4) Vridmomentet för öppning och stängning är stort och öppnings- och stängningstiden är relativt lång.
(5) Eftersom mediumkanalen i ventilkroppen är slingrande är vätskemotståndet stort och strömförbrukningen relativt stor.
(6) När det nominella trycket PN för mediets flödesriktning är ≤16MPa, används nedströms generellt, och mediet strömmar uppåt från botten av ventilskivan; när det nominella trycket PN≥20MPa, antas det omvända flödet i allmänhet, och mediet strömmar nedåt från toppen av ventilskivan för att öka tätningsprestandan. Det bör dock noteras att när man använder avstängningsventilen kan mediet bara strömma i en riktning och inte ändra flödesriktningen.
(7) Ventilskivan eroderas lätt när den är helt öppen, så du måste vara uppmärksam när du använder den.
Stoppventilens ventilspindelaxel är vinkelrät mot ventilsätets tätningsyta. Ventilskaftets öppnings- eller stängningsslag är relativt kort och har en pålitlig skärverkan. Den är lämplig för att skära av, reglera och strypa mediet.
