Gjutstålklotventil

Waits 'gjutna stål Globe Valve är av gynnsamt pris, utmärkt kvalitet och hög kostnadsprestanda. Vi grundades i USA 1994 och etablerade en filial i Kina 2008. Vi har två produktionsbaser i Wenzhou och Tianjin. Gjutstålklotventil kan noggrant styra vätskor och är ett val av hög kvalitet för rörledningsvätskekontroll. Det gynnas djupt av den internationella marknaden, särskilt i Europa, Amerika, Mellanöstern och andra regioner.

Skicka förfrågan

Produktbeskrivning

Bultad motorhuven gjuten stålklotventil är en stoppventil med bultad kropp och täckning, och en packning eller åttkantig tätningsring är installerad i mitten som en tätning. Enligt de olika installationspositionerna kan jordgudsventilen delas in i rakt genomklotventil (T-Type Globe Valve) och Direct-Flow Globe Valve (Y-Type Globe Valve). Eftersom ventilstammen har en relativt kort öppnings- eller stängningsslag och har en mycket tillförlitlig avstängningsfunktion, och eftersom förändringen av ventilsätets öppning är proportionell mot ventilskivans slag är det mycket lämpligt för att reglera flödet. Det kan användas för att avbryta, reglera och strotta vätskeledningar som kranvatten, avloppsvatten, konstruktion, mat, elektricitet, medicin, metallurgi, textil, energi, etc. Globen ventil är vanligtvis ansluten till rörledningen genom flänsanslutning eller svetsanslutning. De valfria drivenheterna är: Handhjul, avfasningsutrustning, elektrisk, pneumatisk, etc.

Implementeringsstandarder

Konstruktionsstandard	ASME B16.34, BS 1873, EN 558-1, Gost
Flänsstandarder	ASME B 16.5, ASME B16.47, DIN2543, DIN2544
Slutanslutning	RF, RTJ, BW, etc.
Inspektion och test	API 598, från 3230, Gost
Ansikte mot ansikte	ASME B16.10, DIN 3202, EN 1092-1
Tryck- och temperaturbetyg	ASME B16.34
Brandsäker test	API607, API6FA
Låga läckage standarder	ISO 15848-1, API 622
Antikorrosion	NACE MR 0103, NACE MR 0175

Ansökan

Storlek	2"-24", DN50-DN600
Tryckbetyg	Klass 150-1500, PN10-PN260
Driftstemperatur	-60 ° C ~ 450 ° C
Ansökningsområde	Kranvatten, avlopp, konstruktion, petroleum, kemisk industri, mat, medicin, textil, el, varvsindustri, metallurgi, energisystem etc.
Operatör	HW, Gear, Electric, Pneumatic, etc.
Kroppsmaterial	Kolstål, rostfritt stål, duplex rostfritt stål, legeringsstål, monel, al brons, etc.
Tätningsyta	Kropp, kroppsbeklädnad järnbaserad legering, beklädnad av hårdbaserad legering
Ventilstam	F6A F304 F316 F51 F53 MONEL K500
Ventilstammutter	Kopparlegering
Förpackning	Flexibel grafit, grafit asbestförpackning, polytetrafluoroetylen ...

Prestationsfunktioner

1. Gjuten stål Globe -ventil förlitar sig på ventilstamtrycket för att göra ventilskivtätningsytan och ventilsätets tätningsyta passar nära för att förhindra flödet av medium. Den tillhör den f -tvingade tätningsventilen.
2. Medieflödesriktningen för Globe Valve är "låg in och hög ut" och "högt in och låg ut". Mediet får endast flyta i en riktning och har riktning under installationen.
3. De strukturella formerna för ventilkroppen är rakt igenom, direktflödet och högervinkel.
4. När jordklotventilen öppnas, när ventilskivans öppningshöjd når 25% till 30% av den nominella diametern för stoppventilen, har flödeshastigheten nått det maximala, vilket indikerar att stoppventilen har nått det helt öppna läget.
5. Ventilstrukturen är enklare än grindventilen, och det är mer bekvämt att tillverka och underhålla.
6. Tätningsytan är inte lätt att bära och repa, och tätningsprestanda är bra. Det finns ingen relativ glidning mellan ventilskivan och ventilkroppens tätningsyta under öppning och stängning, så slitaget är inte allvarliga, tätningsprestanda är bra och livslängden är lång.
7. Vid öppning och stängning är ventilskivslaget liten, så höjden på jordklotventilen är mindre än den för grindventilen, men den strukturella längden är längre än grindventilen.
8. Öppnings- och stängningsmomentet är stort och kräver mer ansträngning.
9. Fluidmotståndet är stort eftersom den medelstora kanalen i ventilkroppen är krånglig, vätskemotståndet är stort och kraftförbrukningen är stor.
10. Ventilskivan eroderas ofta när den öppnas helt.

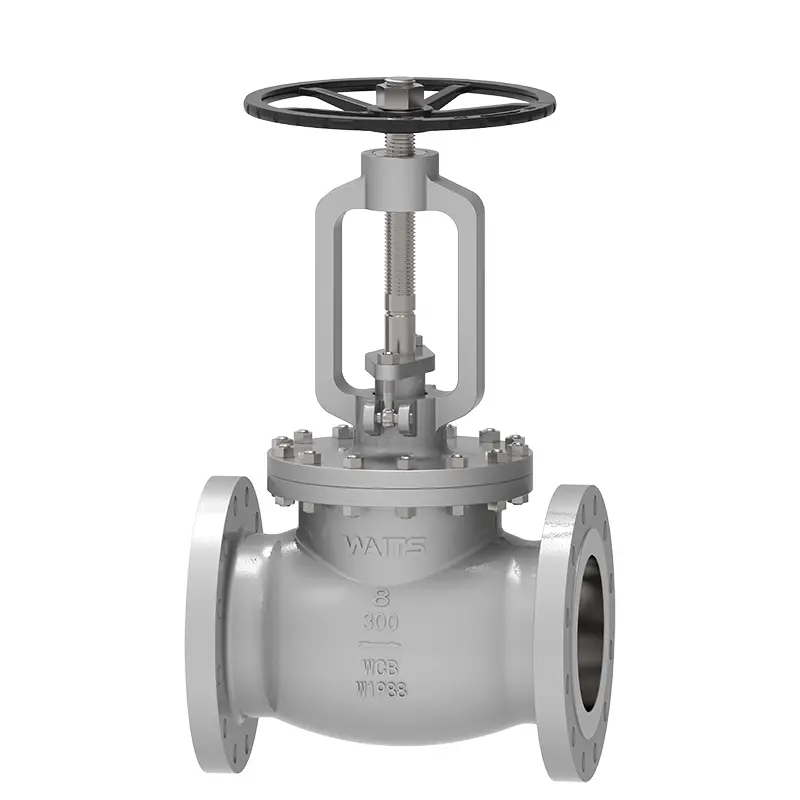

Cast Steel Globe Valve
