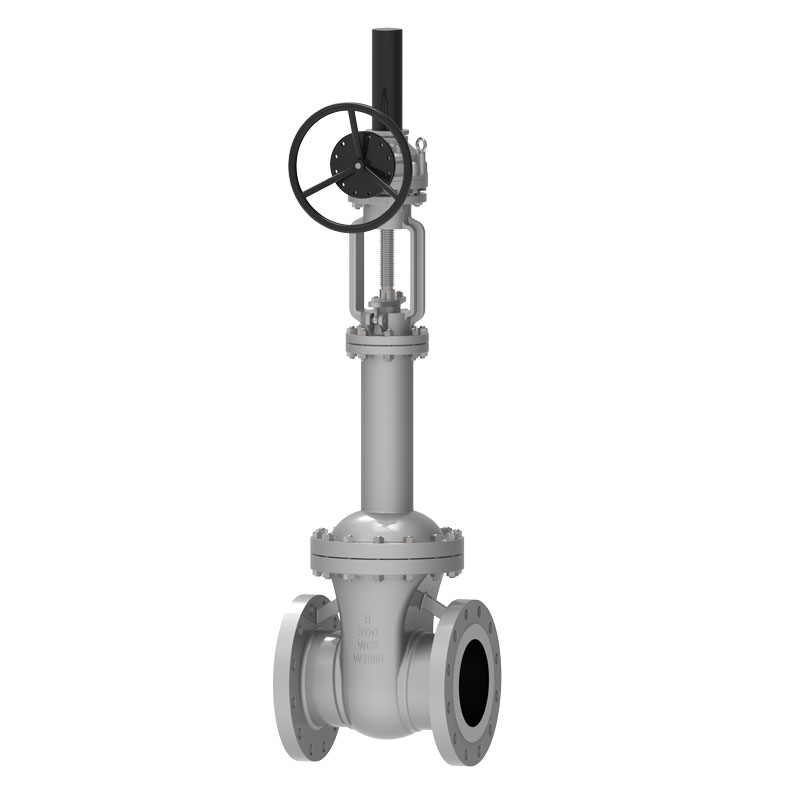

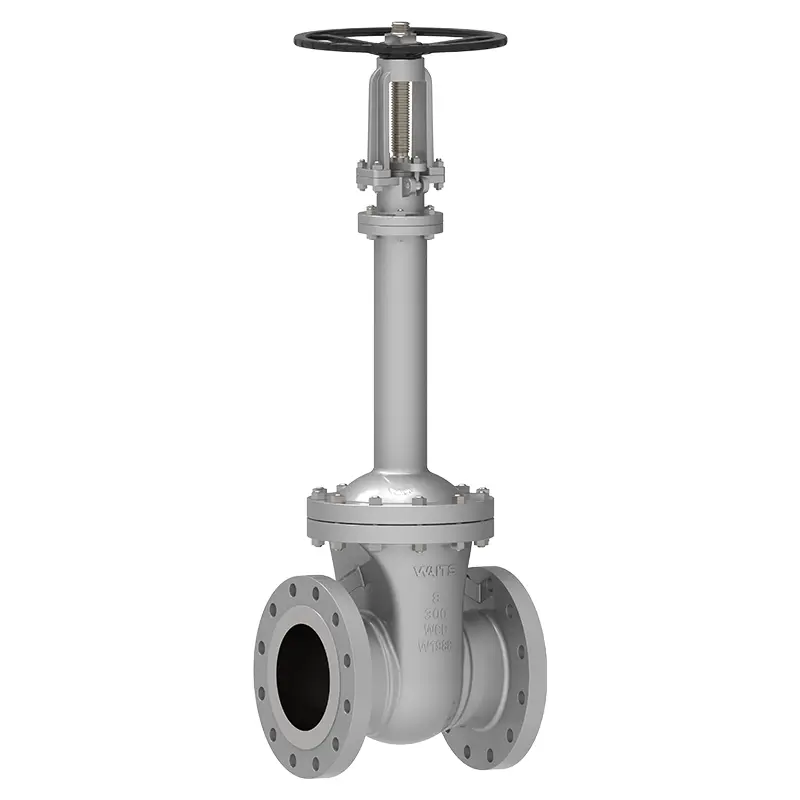

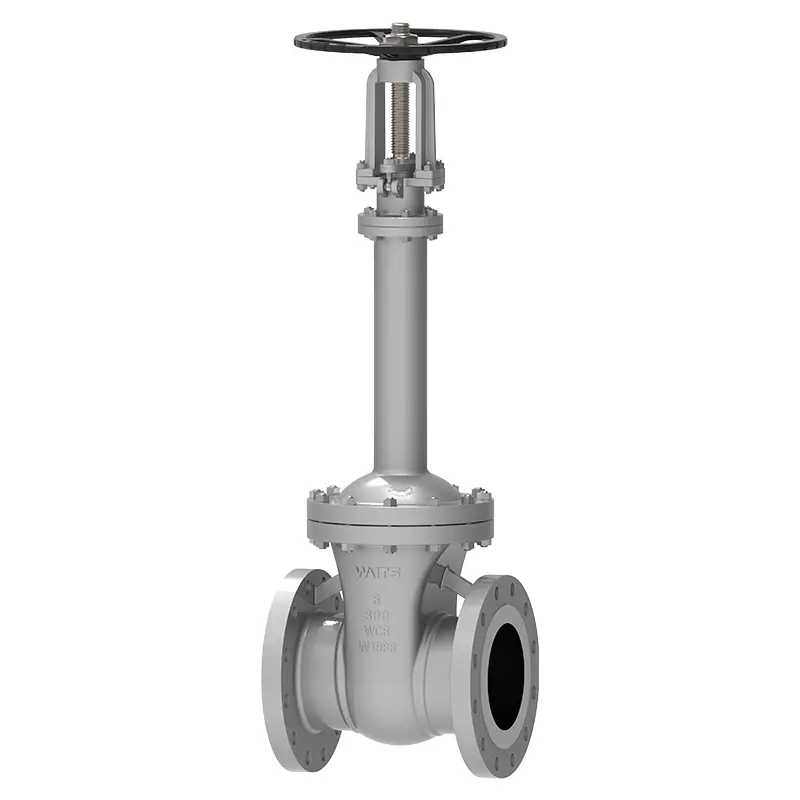

Bälgportventil

Om du letar efter högkvalitativ bälgslussventil kan Waits vara ditt pålitliga val. Som en erfaren ventiltillverkare och leverantör inom branschen används bälgslussventilen vi tillverkar i stor utsträckning inom stadsuppvärmning, gasöverföring, ångledningar och storskaliga vattenskyddsprojekt och har blivit erkänd av kunder i många länder i Europa och Mellanöstern.

Skicka förfrågan

Produktbeskrivning

Bälgslussventilen bildar en metallbarriär mellan vätskemediet och atmosfären genom automatisk rullsvetsning, vilket är en konstruktion som skyddar ventilspindeln från läckage.
Bälgstrukturen används inuti, och den nedre änden av den rostfria bälgen är svetsad till ventilskaftet för att förhindra att processvätskan korroderar ventilskaftet. Den andra änden placeras mellan ventilhuset och ventilkåpan för att bilda en statisk tätning. Den dubbla tätningsdesignen är säkrare. Om bälgen går sönder kommer även ventilspindelns packning att undvika läckage.
Bälgen är svetsad till ventilskaftet för att bibehålla stabil driftprestanda och undvika ventilskaftsvibrationer orsakade av ventilpluggsvibrationer. Bälgslussventilen är mest lämplig för rörledningar med ånga, brandfarlig, explosiv, termisk olja, hög renhet, giftiga och andra medier.

Genomförandestandarder

Designstandarder	DIN3356, ASME B16.34
Flänsstandarder	DIN2543-2545, ASME B16.5, ASME B16.47
Anslutningsmetoder	RF,
Testning och acceptans	DIN3230, API 598
Strukturell längd	DIN3203, ASME B16.10
Värderingar för tryck och temperatur	ASME B16.34,
Brandsäkert test	API607, API6FA
Låga läckagestandarder	ISO 15848-1, API 622
Anti-korrosion design	NACE MR 0103, NACE MR 0175

Ansökan

Storlek	NPS 2″~ NPS 24″ DN50~ DN600
Tryckområde	CL150~CL1500 PN10 ~ PN260
Temperaturområde	-20℃~350℃
Användningsområde	Kranvatten, avlopp, konstruktion, petroleum, kemisk industri, livsmedel, medicin, textil, elektricitet, skeppsbyggnad, metallurgi, energisystem, etc.
Körläge	Handratt, konisk växel, elektrisk, pneumatisk, etc.
Ventilhus/ventilkåpa	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), Alloy 20, Monel...
Tätningsyta	Kaross, kroppsbeklädnad järnbaserad legering, beklädnad hårdbaserad legering
Ventilspindel	F6A F304 F316 F51 F53 Monel K500
Ventilspindelmutter	Kopparlegering
Förpackning	Flexibel grafit, grafitasbestförpackning, polytetrafluoreten...

Prestandafunktioner

Fördelar
1. Bälgportventilen har en rimlig struktur, pålitlig tätningsprestanda och vackert utseende;
2. Tätningsytan är svetsad med Co-baserad hårdlegering, som är slitstark, korrosionsbeständig, friktionsbeständig och har lång livslängd;
3. Ventilskaftet är härdat och nitrerat på ytan, vilket har bra korrosions- och friktionsbeständighet;
4. Den dubbla tätningsdesignen antas, och prestandan är mer tillförlitlig;
5. Indikeringen av ventilspindelns lyftposition är mer intuitiv;
6. Materialet på delarna, flänsen och stumsvetsnummerstorleken kan rimligen väljas enligt den faktiska situationen eller användarkraven för att möta olika tekniska behov.

Drag:
1. Den dubbla tätningskonstruktionen är en bälg + ventilspindelpackning. Om bälgen går sönder kommer ventilspindelns packning också att undvika läckage;
2. Ingen vätskeförlust och låg energiförlust;
3. Lång livslängd, vilket hjälper till att minska antalet underhåll;
4. Gasmediumventilsätet använder PTFE-mjukt tätningsmaterial, vilket hjälper till att förbättra tätningen av bälgportventilen;
5. Ventilsätet antar en konisk hård tätning, som är resistent mot höga temperaturer och har god lufttäthet;
