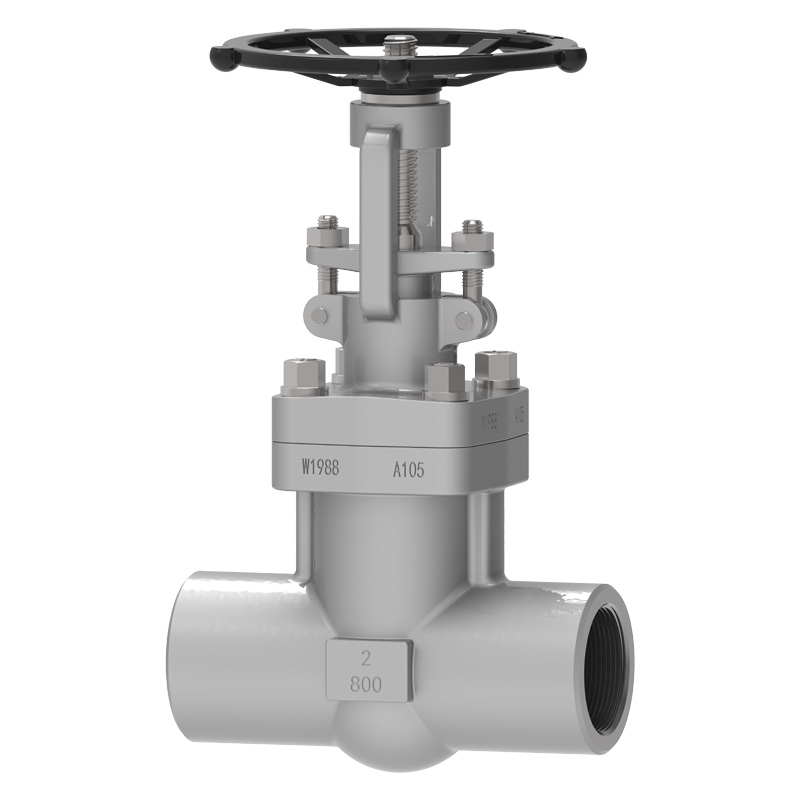

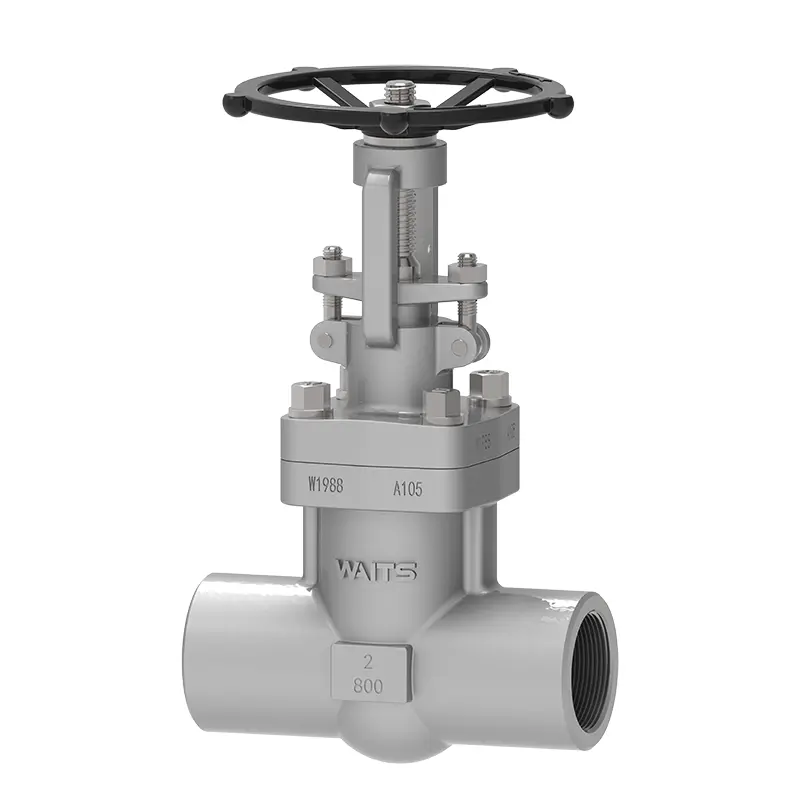

NPT Forged Steel Gate Valve

NPT smidda grindventiler i stål, tillverkade av Waits, ger pålitliga vätskekontrolllösningar för ditt rörledningssystem. Vi etablerades ursprungligen i USA och startade senare en filial i Kina. Vårt globala huvudkontor ligger i Wenzhou, Kina. Vår produktionsbas är komplett och avancerad, och vi kan erbjuda fabriksfördelar och stabil leverans. Denna ventil kan användas i en mängd olika arbetsförhållanden och är särskilt populär i Mellanöstern och Nordamerika.

Skicka förfrågan

Produktbeskrivning

Jämfört med gjutna ståldelar har smidda ståldelar högre kvalitet, vilket återspeglas i slagkraften de tål, plasticitet, seghet och andra mekaniska egenskaper. Den allmänna diametern på NPT-smidda stålslussventiler är inte mer än DN80, och de flesta av dem är konstruktioner med reducerad diameter. Flödeshastigheten är något mindre än för gjutstålslussventiler med samma diameter, men tryck- och temperaturintervallet de tål är högre än gjutstålventiler, och tätningsprestanda är mycket bättre än gjutstålslussventiler. , med längre livslängd och medelflödesriktningen är inte begränsad som andra slussventiler.

Genomförandestandarder

Designstandarder	API602, ASME 16.34, BS 5352, BS 6364;
Flänsstandarder	SW Sockelsvetsändar enligt ASME B16.11, BW-stumände av ASME B16.25, NPT-gängade kopplingar enligt ASME B1.20.1
Anslutningsmetoder	SW, NPT, BW,
Testning och acceptans	API 602/API 598
Strukturell längd	Hylssvetsning/gängad ändsmidd stålslussventilkonstruktionslängd enligt fabriksstandarder
Tryck och temperaturnivåer	ASME B16.34,
Låga läckagestandarder	ISO 15848-1, API 622
Anti-korrosion design	NACE MR 0103, NACE MR 0175

Ansökan

Storlek	NPS1/4″~NPS3″ DN6~DN80
Tryckområde	CL150~ CL2500 PN10~ PN420
Temperaturområde	；-40°C ~ +600°C
Användningsområde	Kranvatten, avlopp, konstruktion, petroleum, kemisk industri, livsmedel, medicin, textil, elektricitet, skeppsbyggnad, metallurgi, energisystem, etc.
Körläge	Turbin, pneumatisk, elektrisk
Ventilhus/ventilkåpa	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alloy 20, Monel
Ventilplatta/ventilsäte	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alloy 20, Monel
Ventilspindel	F6A F304 F316 F51 F53 Monel K500...
Ventilspindelmutter	Kopparlegering...
Förpackning	Flexibel grafit, grafitasbestförpackning, polytetrafluoreten...

Prestandafunktioner

1. NPT-smidd stålslussventil är smidd, och det finns tre typer av kavitetstätningar:
Bultad huv innebär att ventilhuset och huven är förbundna med bultar och muttrar, och den lindade packningen är tät. Metallringar kan även användas för anslutning enligt skräddarsydda krav.
Svetsad huv innebär att ventilhus och huv är sammankopplade med gängor och helsvetsade. Om den är anpassad kan helsvetsad anslutning användas.
Kaviteterna på 900lb, 1500lb och 2500lb har en självåtdragande tätningsstruktur, och tätningsprestandan ökar med ökat inre tryck, med hög tillförlitlighet.
2. Kanalen är slät, flödeskoefficienten är liten och tätningsytan är mindre eroderad och eroderad av mediet.
3. Tätningsytan är gjord av legerat stål eller hårdlegering, som har god slitstyrka och nötningsbeständighet.
4. Förpackningen är gjord av flexibel grafit, som är pålitlig och flexibel att använda.
5. Mediets flödesriktning är inte begränsad och det finns ingen störning eller tryckminskning.
6. Förpackningsbyte och underhåll kan utföras i tillståndet av online-avstängning utan att påverka systemets funktion.
7. Enkel form, kort strukturlängd, god tillverkningsförmåga och brett användningsområde.
