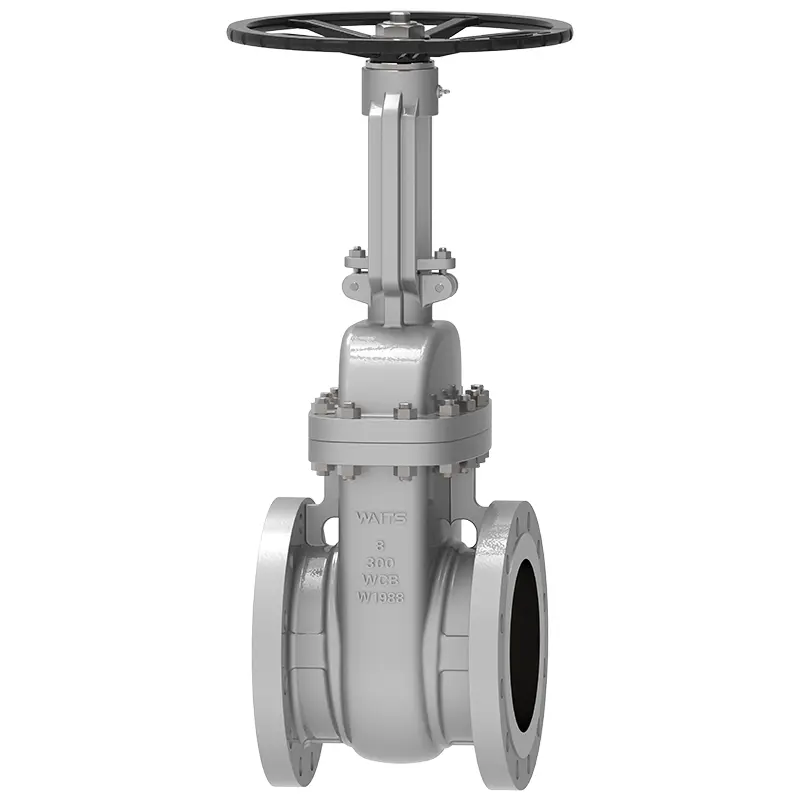

Kilgrindventil

Som en stor kilgrindventiltillverkare och integrerad leverantör etablerades Waits först i USA 1994 och etablerade en filial i Kina 2008. Den har två produktionsbaser i Wenzhou och Tianjin, varav Wenzhou har sitt globala huvudkontor. Wedge Gate Valve har god tätningsprestanda och bekväm drift och används allmänt i industriella rörledningssystem. Dess unika design kan effektivt kontrollera flödet av media, med slitstöd och en lång livslängd.

Skicka förfrågan

Produktbeskrivning

Wedge Gate Valve är en högkvalitativ industriell ventil. Rimligt pris, hög kostnadsprestanda, kan spara kostnader. Utmärkt kvalitet, utmärkt tätning och slitmotstånd, kan köras stabilt under lång tid. Det används allmänt i olika industriella rörledningar i Sydostasien/Nordamerika/Europa och är mycket gynnade inom områdena petroleum, kemisk industri, vattenbevarande, etc. Det är en pålitlig flödeskontrollutrustning för rörledningar.

Implementeringsstandarder

Konstruktionsstandard	API 600, Din, Gost
Flänsstandarder	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545
Slutanslutning	RF, RTJ, BW, etc.
Inspektion och test	API 598, gost
Ansikte mot ansikte	ASME B16.10, DIN 3202, EN 558-1, GOST
Tryck- och temperaturbetyg	ASME B16.34
Brandsäker test	API607, API6FA
Låga läckage standarder	ISO 15848-1, API 622
Antikorrosion	NACE MR 0103, NACE MR 0175

Ansökan

Storlek	2 "-48", DN50-DN1200
Tryckbetyg	Klass 150-2500, PN10-PN420
Driftstemperatur	-60 ° C ~ 450 ° C
Ansökningsområde	Kranvatten, avlopp, konstruktion, petroleum, kemisk industri, mat, medicin, textil, el, varvsindustri, metallurgi, energisystem etc.
Operatör	HW, Gear, Electric, Pneumatic, etc.
Kroppsmaterial	Kolstål, rostfritt stål, duplex rostfritt stål, legeringsstål, monel, al brons, etc.
Ventilplatta/ventil	WCB, WC6, WC9 LCB, CF8, CF8M, CF3, CF3M+D507, STL
Ventilstam	F6A F304 F316 F51 F53 MONEL K500
Ventilstammutter	Kopparlegering
Förpackning	Flexibel grafit, grafit asbestförpackning, polytetrafluoroetylen ...

Prestationsfunktioner

1. Porten har två tätningsytor. Det vanligaste är att de två tätningsytorna på grinden bildar en kilform. Kilvinkeln varierar med ventilparametrarna och är vanligtvis 5 °.
2. Tätningsprincipen för kilgrindventilen är att uppnå tätning genom den nära kombinationen av de två tätningsytorna på kilporten och de två tätningsytorna på ventilkroppen när de är kilade.
3. Kilgrindventilen kan delas upp i en stigande stamgrindventil (lyftstamgrindventil) och en dold stamgrindventil (roterande stamgrindventil) enligt de olika sätten på vilka ventilstammen driver grinden för att öppna och stänga.
4. Kilgrindventilen kan delas upp i en elastisk grindventil och en styv grindventil enligt de olika grindstrukturformerna.
5. Ventilkroppen är gjuten, ventilkroppen och ventilhöljet är anslutna med bultar, och den mellersta flänsen är förseglad med en lindande packning. Metallringar kan också användas för anslutning när kunder har speciella krav.
6. Kanalen är slät och flödeskoefficienten är liten. Tätningsytan är mindre eroderad och eroderad av mediet.
7. Tätningsytan är tillverkad av legeringsstål eller hård legering, som har god slitmotstånd och nötningsmotstånd.
8. Flexibelt grafitfyllmedel används, tätningen är tillförlitlig och operationen är lätt och flexibel.
9. Mediumflödesriktningen är inte begränsad, det finns ingen störning och trycket reduceras inte.
10. Formen är enkel, strukturlängden är kort, tillverkningsprocessen är bra och applikationsintervallet är brett.
