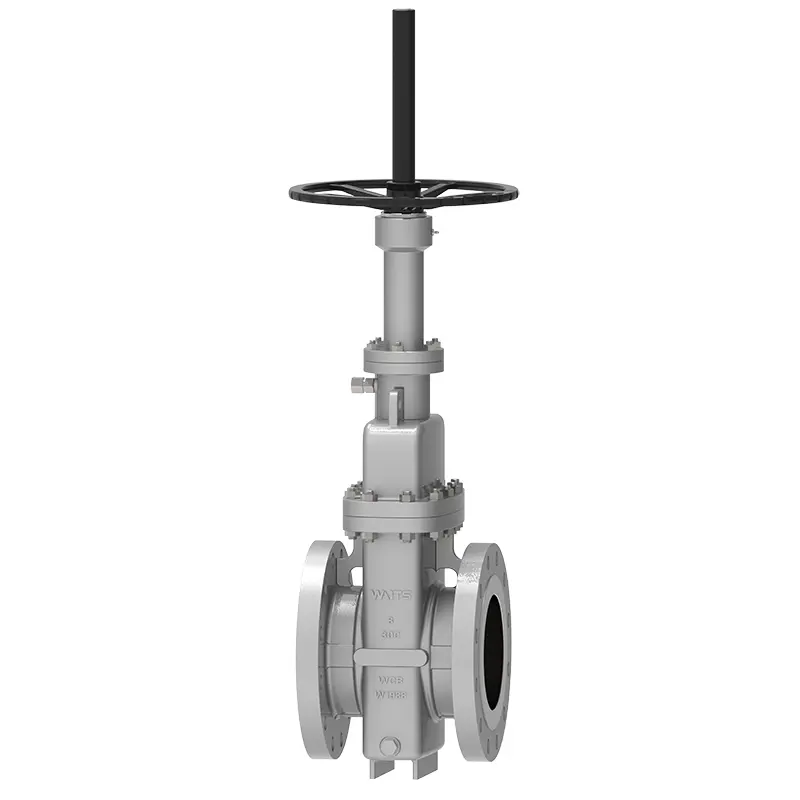

Enskild skivplattventil

Den enskilda skivplattventilen är en skjutventil med en parallell grind som den slutande delen. Dess avslutande del är en enda grind, och grindens presskraft till ventilsätet styrs av mediumtrycket som verkar på den flytande grinden eller flytande ventilsätet. Den plana grindventilen som utvecklats och producerats av Waits har egenskaperna för elasticitet och förbelastning, konstruktionsventilsätet med samtidig tätning av uppströms och nedströms tätningssäten, ventilsätet med självrensande funktion och ventilaktuator och ventil är oberoende. Enligt kundkraven kan grinden delas upp i typer med avledningshål, utan avledningshål, justerbar grind etc.

Implementeringsstandarder

Ansökan

Prestationsfunktioner

Det finns tre typer av ventilkroppsstrukturer: gjutning, svetsning och smide.
Den enskilda skivflatgrindventilen antar en struktur med en O-ringtätning och en flytande ventilsäte med förbelastning, vilket gör den plana grindventilen dubbelriktad vid inloppet och utloppet. Och öppnings- och stängningsmomentet för denna struktur är endast 1/2 av en vanlig ventil, så att ventilen lätt kan öppnas och stängas. Ventilsätet antar en mjuk tätningsring, som har en dubbel tätning av mjuk tätningsyta till metall och metall till metall, och den mjuka tätningsytan torkar också grindens smuts. Det finns en fettinjektionsventil på ena sidan av ventilen, och fettet kommer in i tätningsytan genom fettinjektorn och fettinjektionshålet i ventilsätet för att uppnå effekten av nödtätning. För att förlänga livslängden är grinden utrustad med ett styrhål för att skydda tätningsytan från medium erosion, och den passar alltid tätningsytan om ventilen är helt öppen eller helt stängd. När ventilen är helt öppen är ventilkanalen slät och rak, flödesmotståndskoefficienten är extremt liten och det finns nästan ingen tryckförlust. Rörledningen kan rengöras av en rörrensare.
Denna enskilda skivflatgrindventil antar en förpackningsstruktur med självtätningsförmåga, behöver inte justeras ofta och är extremt lätt att öppna och stänga. Tätningsprestandan är tillförlitlig och förpackningen är utrustad med en extra tätningsfettinjektionsstruktur, som löser problemet att förpackningen av allmänna ventiler troligtvis kommer att läcka. När ventilen är stängd kan det höga trycket i det inre hålrummet automatiskt lossas för att säkerställa säker användning. Produkten är en helt sluten struktur med god skyddsprestanda och kan användas under alla väderförhållanden. Ventilen är utrustad med en positionsindikator för att visa ventilens öppnings- och stängningsläge. Topplastningstypen kan spara tid och kostnad under underhåll.
