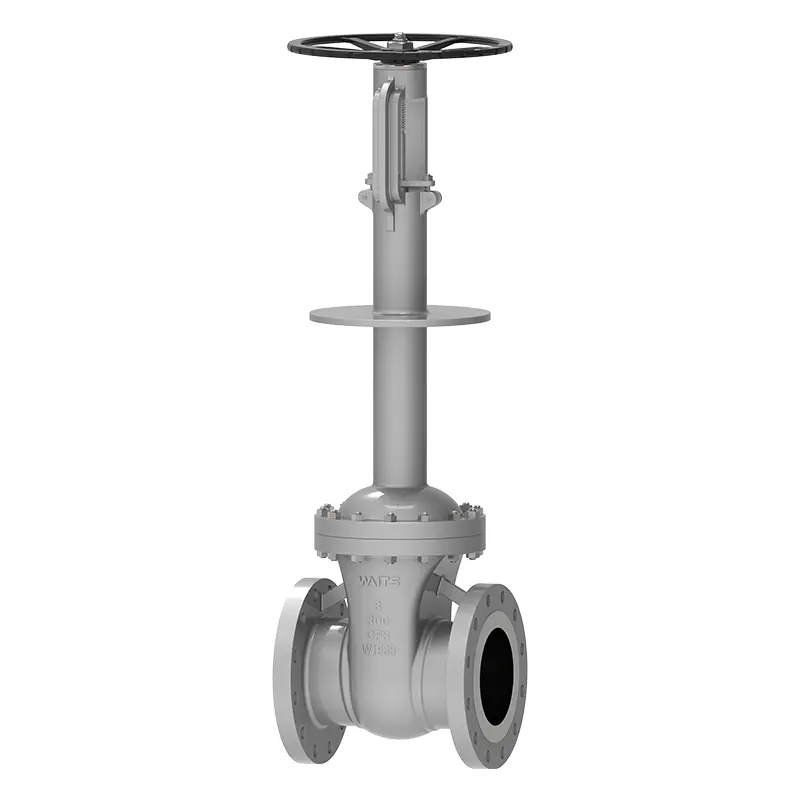

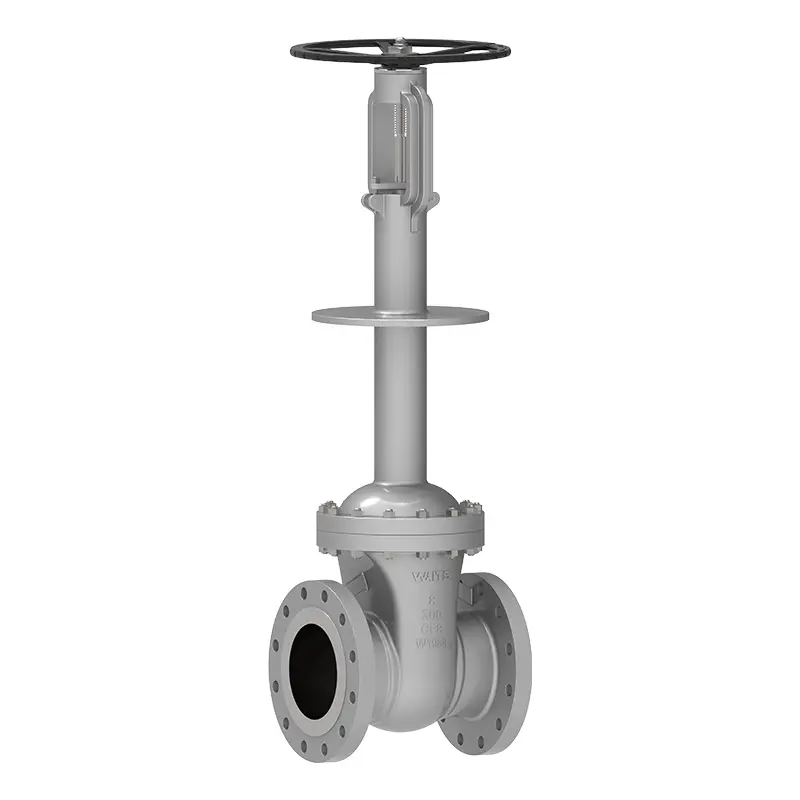

Kryogen grindventil

Waits är en stor ventilintegrationsleverantör, Cryogenic Gate Valve är en av våra produkter. Vi har vår egen produktionsbas, och det globala huvudkontoret ligger i Wenzhou, Kina. Produkternas produktionsmaterial väljs noggrant och kan ge konkurrenskraftiga priser. De har använts väl i Saudiarabien, Förenade Arabemiraten, Kuwait och den norra regionen och kan hantera komplexa arbetsförhållanden.

Skicka förfrågan

Produktbeskrivning

Den kryogena grindventilen arbetar vanligtvis vid en temperatur under -40 ° C och används huvudsakligen i eten, flytande naturgasanläggningar, naturgas LPG, LNG -lagringstankar, mottagande baser och satellitstationer, luftseparationsutrustning, petrokemisk svansseparation, flytande syret, flytande vätskor, flytande nitrogen, vätskestationer, koldioxidutrustning, petrokemisk svansgasavskiljningsutrustning, flytande syret, flytande vätskor, flytande nitrogen, vätskestationer, koldioxidutrustning, petrokemisk svansgasavskiljningsutrustning, flytande syret, vätskeböjning, vätskan, flytande argon, koldioxid- och koldioxidlagning och petro -tanne -tanklagning, tryckstång Syreproduktionsutrustning etc.

Implementeringsstandarder

Designstandarder	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Flänsstandarder	ASME B16.10, ASME B16.25, ASME B16.5
Anslutningsmetoder	RF, RTJ, BW
Testning och acceptans	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Strukturell längd	ASME B16.10,
Tryck- och temperaturbetyg	ASME B16.34 、
Brandsäker test	API607, API6FA
Låga läckage standarder	ISO 15848-1, API 622
Antikorrosion	NACE MR 0103, NACE MR 0175

Ansökan

Storlek	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Tryckområde	CL150 ~ CL1500 PN10 ~ PN250
Temperaturområde	； -196 ° C ~ +150
Ansökningsområde	Huvudsakligen används i eten, flytande naturgasutrustning, naturgas LPG, LNG -lagringstankar, mottagande baser och satellitstationer, luftseparationsutrustning, petrokemisk svansgasavskiljningsutrustning, flytande syre, flytande väte, flytande kväve, flytande argon
Enhetsläge	Turbin, pneumatisk, elektrisk
Ventilkropp/ventilskydd	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Ventilplatta/ventil	F316/F304+HF
Ventilstam	F6A F304 F316 F51 F53 MONEL K500
Ventilstammutter	Kopparlegering
Förpackning	Flexibel grafit, grafit asbestförpackning, polytetrafluoroetylen ...

Prestationsfunktioner

1. Alla kryogena grindventildelar i kontakt med mediet behandlas strikt kryogeniskt enligt kraven i specifikationen innan de slutförs för att säkerställa att delarna kan motstå utvidgningen och sammandragningen orsakad av temperaturförändringar, och strukturen på ventilsätet kommer inte att deformeras permanent på grund av temperaturförändringar;
2. En långhalsad ventilskyddsstruktur som kan skydda fyllboxen används;
3. Gate -strukturen påverkas inte av temperaturförändringar och kan bibehålla stabilitet och tätning. Specifikt antas elastiska grindar och öppna grindar;
4. Den övre tätningssätet är en kobolt-krom-volframkarbidbeklädnadsstruktur för att undvika rostfritt stålmaterial från att bita varandra;
5. Ventilsäte och grindtätningsytestruktur: kobolt-krom-volframkarbidbeklädnad;
6. Tryckavlastningshålstrukturen kan förhindra onormal tryckökning i mitten av hålrummet. Platsen för tryckavlastningshålet beror på ventilstrukturen. Det kan ställas in på ventilsätet eller på grindplattan och anslutas till ventilinloppsänden;
7. Ventilstamytan är nitrerad och härdad för att förhindra ytskrapor under öppningen och stängningen av ventilen från att påverka tätningsprestanda;
8. Anpassat val: Förpackningen kan väljas som lågläckageförpackning enligt användarkraven för att säkerställa att läckaget vid ventilförpackningen uppfyller kraven på miljöskydd. Svetsade ärmar kan tillhandahållas enligt användarkraven. Isoleringsplattor (droppplattor) kan tillhandahållas enligt användarkraven.
