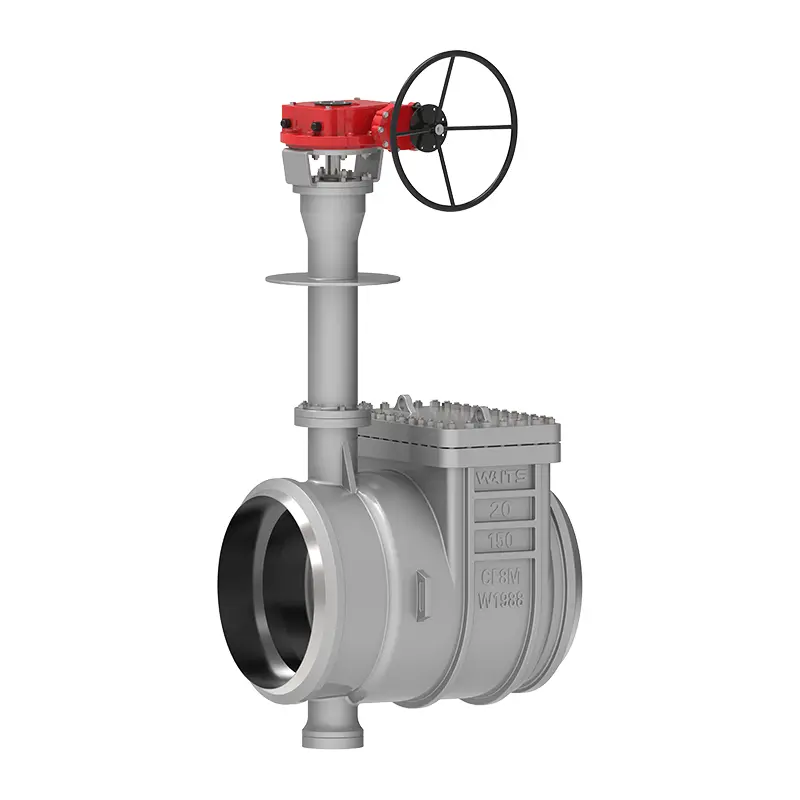

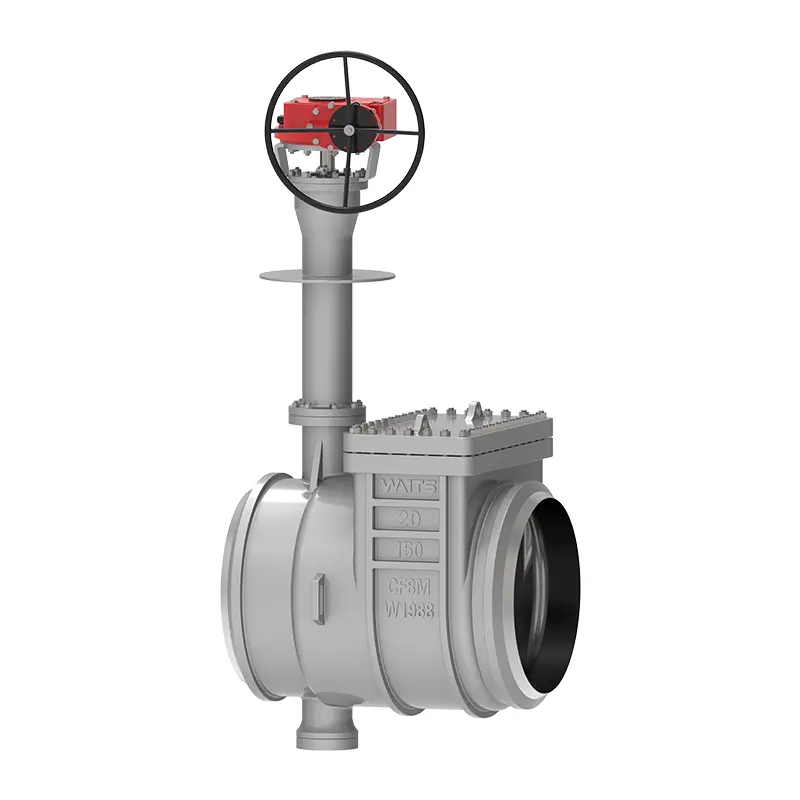

Kryogen fjärilsventil för toppingång

Cryogenic top entry fjärilsventil, en ventil tillverkad av Waits professionella produktionsbas, har stabil tillförsel och hög prestanda, speciellt lämplig för extremt låga temperaturer. Vi är väl medvetna om att produktkvalitet är kärnan i produktion och försäljning, och vi kommer att ge dig en omfattande eftermarknadsservice, i hopp om att etablera ett långsiktigt samarbete med dig.

Skicka förfrågan

Produktbeskrivning

Den kryogena fjärilsventilen för toppingång är en långlivad, energibesparande fjärilsventil. Vi introducerade aktivt ny teknik under design och produktion, och ett team av branschfolk övervakade instruktionerna under hela processen.
Komponenterna i denna fjärilsventil inkluderar huvudsakligen ventilkropp, fjärilsplatta, tätningsring, transmissionsmekanism, etc. Den strukturella designen antar tvådimensionell eller tredimensionell excentrisk princip, och en ny process av elastisk tätning eller hård och mjuk multi-level tätningskompatibilitet används för att minska vridmomentet under drift, vilket är mer arbetsbesparande och energibesparande.
Samtidigt är den totala korrosionsbeständigheten, högtemperaturbeständigheten och slitstyrkan hos den kryogena toppingångsfjärilsventilen också utmärkt, vilket är tillräckligt för att klara av olika komplexa arbetsförhållanden utan frekvent underhåll eller utbyte.

Genomförandestandarder

Designstandarder	API 609, EN 593, GB/T 24925
Flänsstandarder	ASME B16.25 (BW)
Brandsäker design	API 607, API 6FA
Anslutningsmetoder	BW, RF
Normal temperaturtest acceptans	API 598, ANSI/FCI 70-2, EN 12266, ISO 5208
Godkännande av lågtemperaturtest	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Strukturell längd	API 609, ASME B16.10, EN 558, ISO 5752
Tryck och temperaturnivåer	ASME B16.34,
Låga läckagestandarder	ISO 15848-1, API 622
Anti-korrosion design	NACE MR 0103, NACE MR 0175

Ansökan

Storlek	NPS3 ~ NPS48 DN80~ DN1200
Tryckområde	CL150~CL1500 PN6~ PN250
Temperaturområde	-196°C ~ +150°C
Användningsområde
Körläge	Manuell, pneumatisk, elektrisk
Ventilhus	A351 CF3, CF8, CF3M, CF8M etc.
Ventilplatta	A351 CF3, CF8, CF3M, CF8M etc.
Ventilsäte	Rostfritt stål + STL; Rostfritt stål + grafit
Ventilspindel	XM-19, Gr660 Ty2/HT

Prestandafunktioner

1. Den kryogena fjärilsventilen för toppingång är designad med dubbla fasade kanter och liten excentricitet. Dess vridmoment når den ledande nivån (40% ~ 60% av sina kollegor), och de matchande elektriska och pneumatiska priserna är mycket fördelaktiga;
2. Ventilsätet och tätningsringen är utformade som separata delar, och ventilen har en inspektionsport för enkelt underhåll och utbyte.
3. Ventilplattan och ventilskaftet är designade med dubbla nycklar upp och ner, som inte kommer att fastna vid låga temperaturer, och har en API 609 antiflygande design;
4. Tätningsytan har nästan noll slitage och lång livslängd;
5. Den har ett brett utbud av applikationer, inklusive enheter med ultralåg temperatur som LNG, propen och eten;
6. Den läcker API598 vid rumstemperatur och 1/3 av BS6364 vid låga temperaturer. Den uppfyller de positiva och omvända tätningskraven i BS6364 vid låga temperaturer;
7. Ventilhuset och ventilsätet är separata komponenter, och ventilsätet och tätningsringen kan vara gjorda av olika material;
8. Tre excentriciteter: axelns mittlinje avviker från tätningsytans centrumlinje, axelns mittlinje avviker något från rörledningens mittlinje och ventilhusets tätningsytas mittlinje (sned kon ) bildar en vinkelposition med rörledningens mittlinje;
