Kryogen sidointrångskulventil

Om du letar efter högpresterande kryogena bollventiler för sidoinmatning kan Waits tillgodose dina behov. Vi är en stor ventilintegrationsleverantör, som grundades i USA 1994, kom in i Kina 2008 och har produktionsbaser i Tianjin och Wenzhou. Vi har rik branscherfarenhet och håller jämna steg med tiderna och introducerar aktivt branschens toppteknologi och produktionsutrustning för att säkerställa produktkvalitet.

Skicka förfrågan

Produktbeskrivning

Cryogenic sidoinmatningskulventil är lämplig för arbetsförhållanden med temperatur upp till -196 ℃ och används ofta i flytande naturgas, flytande petroleumgas, luftseparation och andra kryogena industrier. I produktionen tillämpar vi internationell avancerad teknik och använder läppförseglingsring för att hålla ventilen med utmärkt tätningsprestanda i applikationen. Samtidigt kan denna serie ventiler realisera onlineunderhåll.

Implementeringsstandarder

Konstruktionsstandard	API 6D, BS 6364
Slutanslutning	RF, RTJ, BW
Inspektion och test	API 598 & BS 6364
Ansikte mot ansikte	ASME B16.10
Tryck och temperaturnivåer	ASME B16.34
Fire Safe	Fire 6FA, Fire 607
Låga läckage standarder	ISO 15848-1, API 622
Antikorrosion	NACE MR 0103, NACE MR 0175

Ansökan

Storlek	1/2 "-28", DN15-DN700
Tryckbetyg	Klass 150-2500, PN10-PN420
Driftstemperatur	-196 ° C ~ 150 ° C
Ansökningsområde
Operatör	Spak, växel, elektrisk, pneumatisk
Kroppsmaterial	A351 CF3, CF8, CF3M, CF8M, A182 F304, F304L, F316, F316L, etc.
Boll	A182 F304/F304L/F316/F316L+NI60
Ventilstolstödring	A182 F304/F304L/F316/F316L/STL Overlay
Ventilsäteinsats	Pctfe
Ventilstam	XM-19, GR660 TY2/HT

Prestationsfunktioner

Nyckelkonstruktioner och tekniker i kryogena sidoinmatningsbollventil:
● Lip-Seal + Packing dubbel tätning av ventilstammen kan minska mängden förpackning.
● Finite Element Assisted Design används för att erhålla den optimala väggtjockleken för det utökade ventilhöljet för att säkerställa den bästa kylningseffekten.
● Arc Moon Groove -designen för det utökade ventilskyddet ökar kylområdet och förbättrar kylningseffekten.
● Droppplattans design ökar kylområdet och förhindrar att packningen frysning; Förhindrar effektivt kondenserat vatten från att droppa på ventilkroppen.
● Lip-Seal + Packning Double SEAL är inställd på kroppskåpanslutningen för att förhindra läckage.
● Ventilsätet antar DIB-2-struktur, vilket kan säkerställa att trycket i mitten kavitet frigörs stabilt till den angivna sidan när trycket överskrider gränsen.
● Ventilsätets tätning är en läpp-havsstruktur, som har både den elastiska kompensationen för fjädern och den elastiska tätningsprestanda för låg temperatur, vilket säkerställer utmärkt tätningseffekt vid låga temperaturer.
● Ventilsätets tätningsyta importeras CTFE, som fortfarande har god elasticitet vid ultra-låga temperaturer för att säkerställa att tätningen inte misslyckas.
● Den utvidgade motorhuven och konstruktionens konstruktion med lång handtag säkerställer bättre koaxialitet i kulhandtaget, ventilstam och motorhuv och mer känslig växling.
● Alla fästelement i kontakt med låga temperaturer är helt gängade.
● Bollens yta är härdad för att säkerställa att den inte kommer att repas vid låga temperaturer.

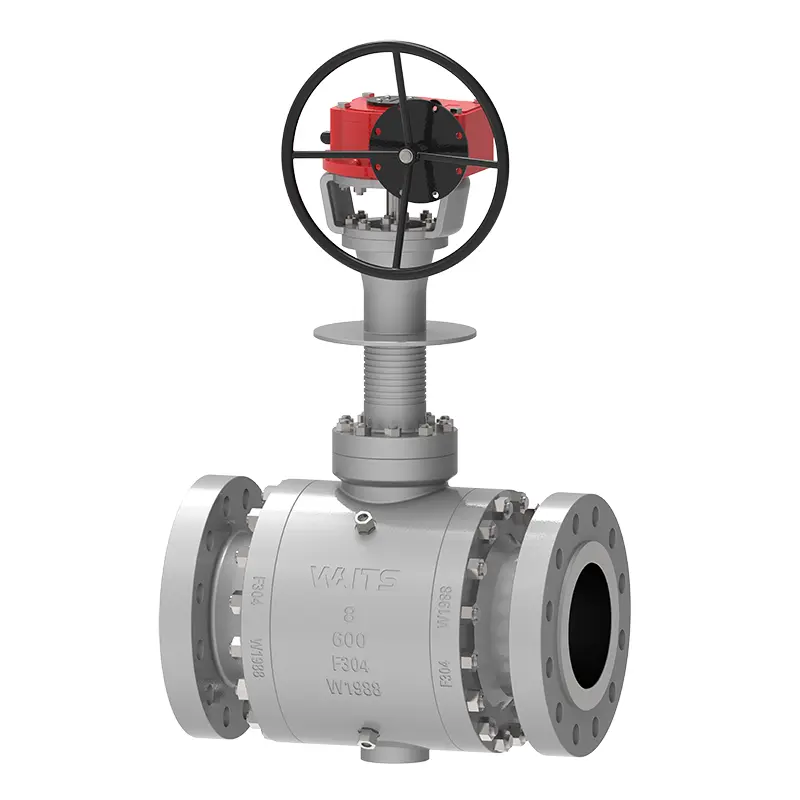

Cryogenic Side Entry Ball Valve
