Kryogen fjärilsventil för sidoingång

Den kryogena fjärilsventilen för sidoingång som tillverkas av Waits är gjord av högkvalitativa råmaterial och har kvalitetskontrollerats under hela processen. Den har utmärkt prestanda och hög kostnadsprestanda. Denna ventil klarar extremt låga temperaturer och är lämplig för mer komplexa arbetsförhållanden. Vi har 30 års erfarenhet av ventiltillverkning och fortsätter att vara banbrytande och innovativa. Vi hoppas på ett långsiktigt samarbete med fler kunder.

Skicka förfrågan

Produktbeskrivning

Den kryogena sidoingångsventilen är en långlivad, energibesparande fjärilsventil som nyligen utvecklats av Waits. Den består av ventilkropp, fjärilsplatta, tätningsring, transmissionsmekanism och andra huvudkomponenter. Dess struktur antar tvådimensionell eller tredimensionell excentrisk principdesign och tillämpar ny teknik som är kompatibel med elastisk tätning eller hård och mjuk flernivåförsegling, vilket minskar vridmomentet när fjärilsventilen är i drift, sparar mer ansträngning och energi. Sådan design och processval kan också säkerställa den totala korrosionsbeständigheten, högtemperaturbeständigheten och slitstyrkan hos fjärilsventilen.

Genomförandestandarder

Designstandarder	API 609, EN 593, GB/T 24925
Flänsstandarder	ASME B16.25 (BW)
Brandsäker design	API 607, API 6FA
Anslutningsmetoder	BW, RF
Normal temperaturtest acceptans	API 598, ANSI/FCI 70-2, EN 12266, ISO 5208
Godkännande av lågtemperaturtest	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Strukturell längd	API 609, ASME B16.10, EN 558, ISO 5752
Tryck och temperaturnivåer	ASME B16.34,
Låga läckagestandarder	ISO 15848-1, API 622
Anti-korrosion design	NACE MR 0103, NACE MR 0175

Ansökan

Storlek	NPS3 ~ NPS52 DN80~ DN1300
Tryckområde	CL150~CL1500 PN6~ PN250
Temperaturområde	-196°C ~ +120°C
Användningsområde
Körläge	Manuell, pneumatisk, elektrisk
Ventilhus	A351 CF3, CF8, CF3M, CF8M etc.
Ventilplatta	A351 CF3, CF8, CF3M, CF8M etc.
Ventilsäte	Rostfritt stål + STL; Rostfritt stål + grafit
Ventilspindel	XM-19, Gr660 Ty2/HT

Prestandafunktioner

1. Den kryogena fjärilsventilen för sidoingång antar design med dubbel fas och liten excentricitet: vridmomentet når den ledande inhemska nivån (40% ~ 60% av kamrater), och de matchande elektriska och pneumatiska priserna är mycket fördelaktiga;
2. Ventilsätet och tätningsringen kan bytas ut online med en design av underhållsfack: ventilsätet och tätningsringen är åtskilda och ventilen har en inspektionsport för enkelt underhåll och byte.
3. De övre och nedre dubbla nycklarna på ventilplattan och ventilskaftet kan säkerställa att den inte fastnar vid låga temperaturer, och samtidigt uppfylla API 609 anti-flygande design;
4. Ventilens vridmoment är litet: tätningsytan är nära noll slitage, vilket förlänger ventilens livslängd;
5. Den har ett brett utbud av applikationer och kan användas för enheter med ultralåg temperatur som LNG, propen och eten;
6. Bra tätningsprestanda: läckage vid normal temperatur är API598, och läckage vid låg temperatur är 1/3 av BS6364. Uppfyll de positiva och omvända tätningskraven för BS6364 vid låga temperaturer;
7. Ventilhuset och ventilsätet är separata komponenter: ventilsätet och tätningsringen kan vara gjorda av olika material för att möta arbetsförhållandena;
8. Tre excentriciteter: axelns mittlinje avviker från tätningsytans centrumlinje, axelns mittlinje avviker något från rörledningens mittlinje och ventilhusets tätningsytas mittlinje (sned kon ) bildar en vinkelposition med rörledningens mittlinje;

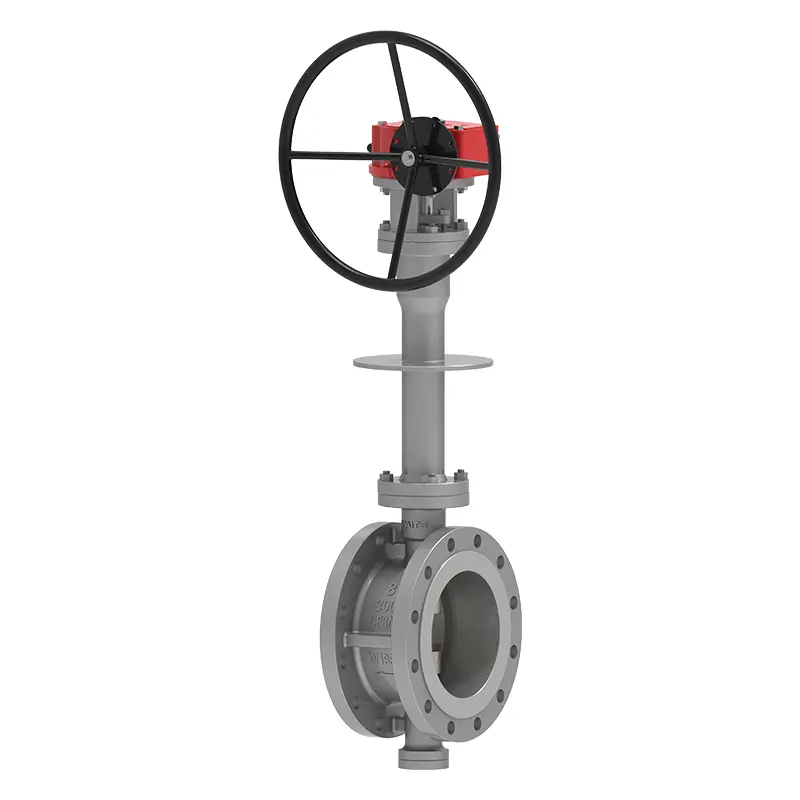

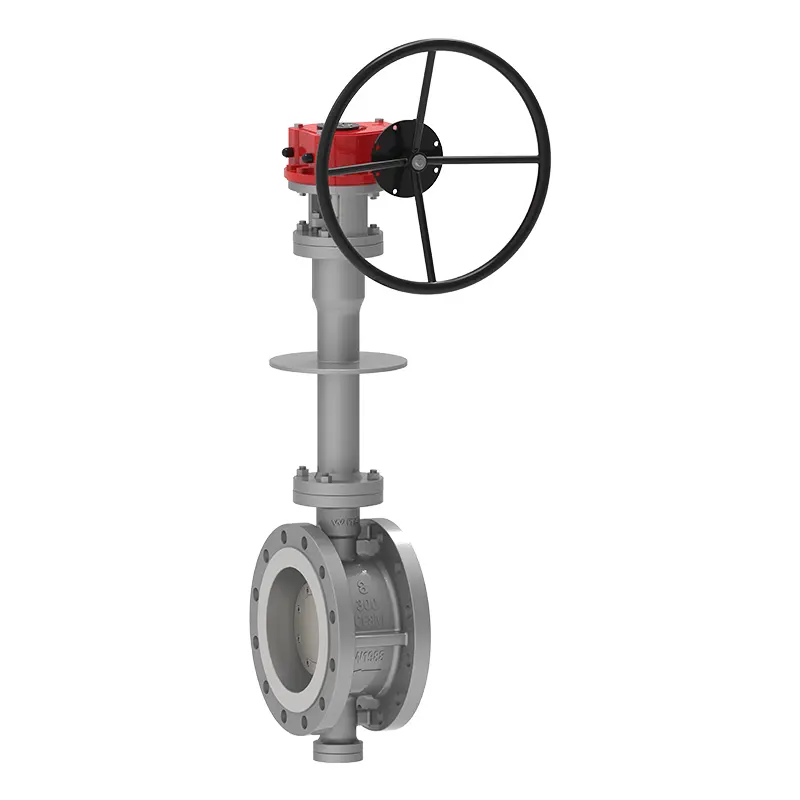

Cryogenic Side Entry Butterfly Valve
