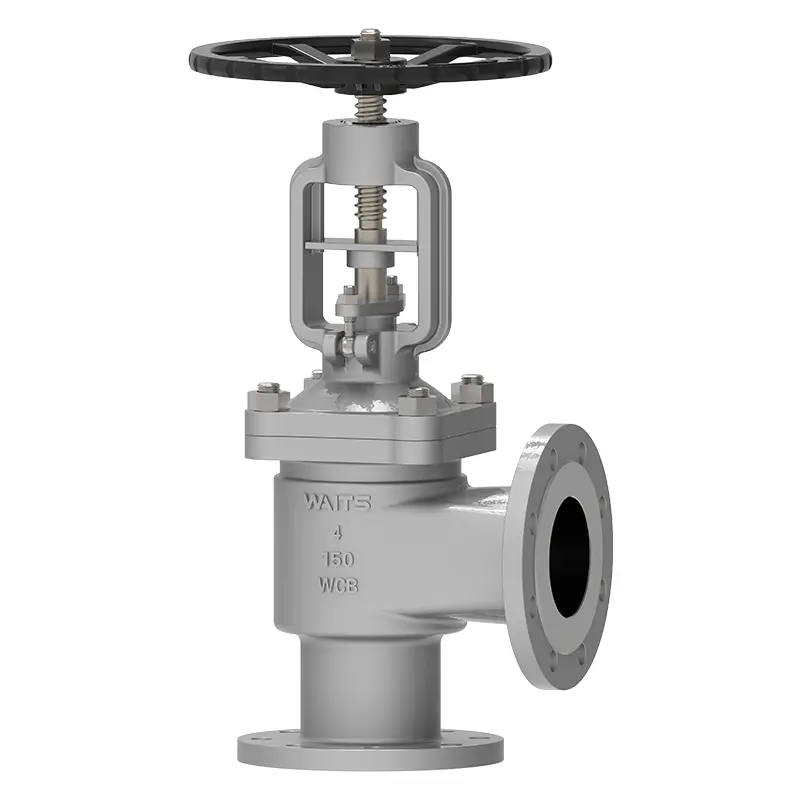

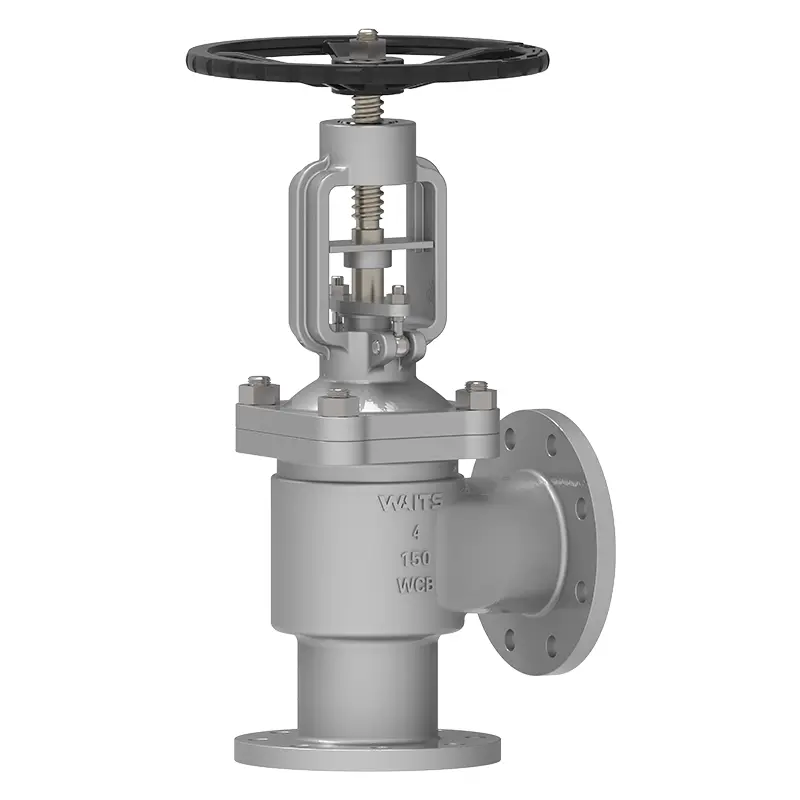

Vinkelbälgens globala ventil

Angle Bellows Globe Valve antar "dubbel tätning" -teknologi, bestående av metallbälgen och förpackning, vilket ger dubbelt skydd. Dess 90 graders design sparar utrymme och har lågt motståndsflöde, vilket kan minska energiförbrukningen för dig. Att välja Wats Valve innebär att välja ett lugnande team.

Skicka förfrågan

Produktbeskrivning

WATS-ventilen Högkvalitativ vinkelbälg Globe Valve antar en 90-graders design, som gör att vätskan kan byta riktning i vinklar och styra flödet eller avstängningen av vätskan genom att rotera ventilstammen. Metallbälgen används som den huvudsakliga tätningskomponenten inuti ventilkroppen, i kombination med traditionell förpackning. Ventilskivan rör sig linjärt längs vätskans mittlinje, och bälgen expanderar eller kontrakterar i enlighet därmed, isolerar vätskan från den yttre miljön och förhindrar läckage.

Implementering Standards-vinkelbälg Globe Valve ‌
Designstandarder	DIN3356 /BS1873 /ASME B16.34
Flänsstandard	EN1092-1/2/ASME B16.5/ASME B16.47-A/B
Förbindelse	Rf/ff/rtj
Test acceptans	Och 12266 API598
Strukturlängd	EN558/ ASME B16.10
Tryck- och temperaturbetyg	ASME B16.34
Brandprov	API607 API6FA
Låg läckagestandard	API 622
Antikorrosion	NACE MR 0175
Application-vinkelbälg Globe Valve
Storlek	DN15 ~ DN300 （NPS½ "~ 12"）
Tryckområde	PN16 ~ PN160 （Class150 ~ 900）
Temperaturområde	-29 ℃～+570 ℃
Ansökan	Syra/alkali -vätska, flytande naturgas, olja med hög viskositet, underjordiska rörledningsnätverk, utrustningens integrationsmodul, etc.
Enhetsläge	Handhjul, avfasningsutrustning, elektrisk, pneumatisk, etc.
Ventilkropp/ventilskydd	Förlåt: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Gjutningar: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilkärna	Förlåt: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, Gjutningar: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Tätningsyta	Huvudkropp, huvudkroppsbeklädnad järnbaserad legering, beklädnad av hårdbaserad legering
Ventilstam	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Ventilstammutter	Kopparlegering
Stång	Flexibel grafit, grafit asbestförpackning, polytetrafluoroetylen ...

Prestationsegenskaper

Strukturen i vinkelbälgen Globe Valve gör den särskilt lämplig för applikationer med höga tillförlitlighetskrav, såsom system som hanterar giftiga, brandfarliga eller frätande medier.

Fördelar

1. Den viktigaste komponenten i vinkelbälgen Globe Valve är metallbälgen. Den ansluter ventilhöljet och ventilstammen genom automatisk rullsvetsning. Metallbälgen säkerställer att ventilstamdelen är läckefri.

2. Tack vare den koniska och strömlinjeformade designen tätar ventilskivan pålitligt och har en längre livslängd.

3. Dubbel tätningsdesign (Bellows + Packing). Bälgen och förpackningen förhindrar läckage och ger utmärkt tätningseffekt.

4. Vinkelbälgen Globe Valve kan direkt smörja ventilstammen, muttern och ärmen.

5. Ergonomisk handhjul. Längre livslängd och enklare drift.
