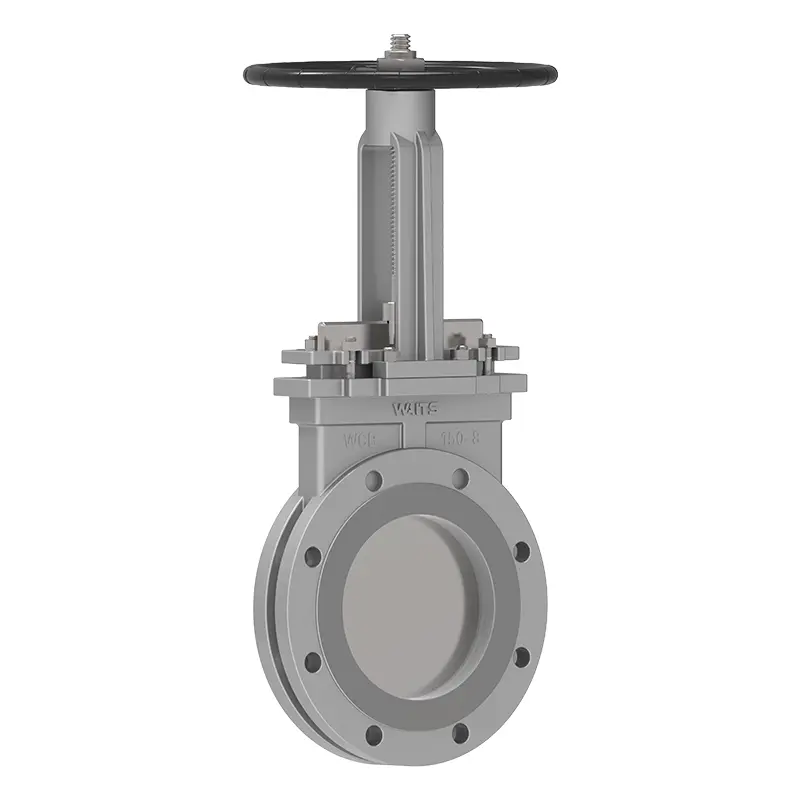

Cirkulär knivgravventil‌‌

Waits Valves cirkulära knivgrindventil‌‌ är designad för industriella rörsystem, och dess unika runda grind ger tillförlitlig avstängning och smidig flödeskontroll. Det används ofta i olika branscher, särskilt i områden som kräver hög tätning och lågt underhåll.

Skicka förfrågan

Produktbeskrivning

Waits Valve Högkvalitativ cirkulär knivgrindventil är lämplig för återvinningstillämpningar, med en helt rund flödesväg utan spår eller depressioner för att förhindra mediaansamling och tilltäppning, såsom skräpsamlare eller kornsamlare av en pulper, hög densitet renare (HDC) eller som en silouttag för fast material. Det är särskilt lämpligt för vätskekontrollapplikationer som involverar partiklar, fibrer eller uppslamningar. Vissa modeller är utrustade med en slitbeständig avsmalnande kant eller skrapa vid inloppet för att bättre hantera mycket slipande media. Den tvådelade ventilkroppen har ett rund inlopp och ett fyrkantigt utlopp (större än inloppet) för att effektivt förhindra medier.

Implementeringsstandarder-cirkulära knivgrindventil‌‌
Designstandarder	API600, DIN3352, EN1074
Flänsstandard	ASME B16.5, ASME B16.47-A/B, EN1092-1/2
Förbindelse	Rf, ff, rtj
Test acceptans	Fire 598 EN12266
Strukturlängd	API6D/ASME B16.10/EN558
Tryck- och temperaturbetyg	ASME B16.34
Brandprov	BS 6755‌
Låg läckagestandard	API 622
Anti-tilltäppningsdesign	MSS-SP-81‌
Applikation-cirkulär knivgrindventil
Storlek	‌Dn50 ~ dn1000
Tryckområde	PN1.0?
Temperaturområde	-20 ℃ 425 ℃‌
Ansökan	Askutsläpp, industriell avloppsrening, pappersförpackning och uppslamningstransport, utsläppssystem med hög temperaturslag
Enhetsläge	Stödmanual, elektrisk, pneumatisk, hydraulisk, etc.
Ventilkropp/ventilskydd	Förlåt: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Gjutningar: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Gate	Förlåt: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, Gjutningar: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Tätningsyta	Gummi, PTFE, rostfritt ståltätning, karbid
Ventilstam	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Stång	Flexibel grafit, grafit asbestförpackning, polytetrafluoroetylen ...

Drag:

1. Ventilkropp:

Den cirkulära knivgrindventilen har en klokonstruktion längst ner i ventilporten för att hålla grinden, snarare än ett spår, vilket eliminerar potentiell igensättning när ventilen är stängd.

2. GATE:

GATE Tjocklek kan ökas för att motstå högre tryck.

Båda sidor av grindytan är polerade för att minska tilltäppning.

3. Sätet:

Säteshållaren täcker sidan av sätet för att förhindra att sätet tvättas med direkt vattenflöde.

Förskjutningssätet är justerbart för att möta olika tätningsnivåer och kompensera för normalt sittslitning.

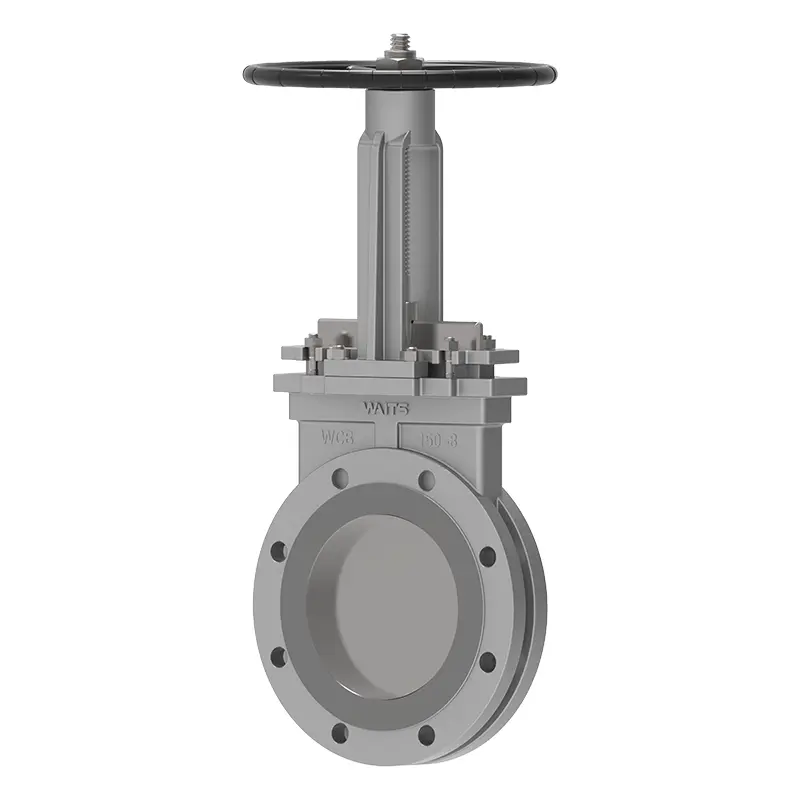

Circular Knife Gate Valve
