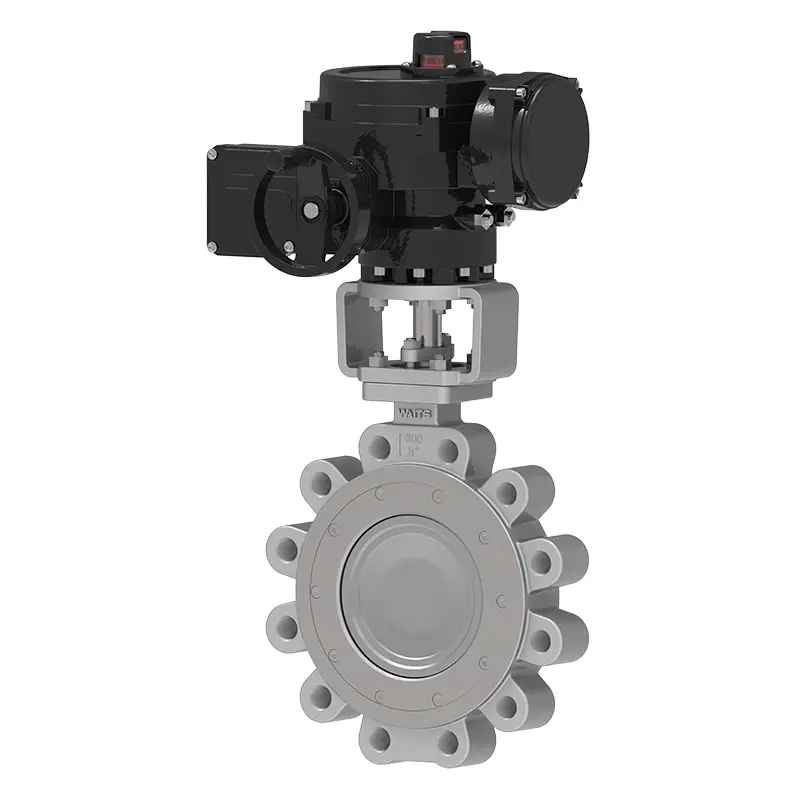

Elektrisk BW metallsittande fjärilsventil

Waits är en stor ventiltillverkare och leverantör med ett brett utbud av produkter, inklusive elektriska BW metallsittande fjärilsventiler. Denna ventil används ofta i stadsuppvärmning, gasöverföring, ångledningar och stora vattenskyddsprojekt. Våra kunder är spridda över många länder på den globala marknaden och vi hoppas kunna etablera långsiktiga samarbetsrelationer med nya och gamla kunder.

Skicka förfrågan

Produktbeskrivning

Huvuddelarna av elektriska BW metallsittande fjärilsventiler inkluderar ventilkropp, fjärilsplatta, tätningsring, transmissionsmekanism, etc. Den strukturella designen antar tvådimensionell eller tredimensionell excentrisk princip och tillämpar ny processteknik kompatibel med elastisk tätning eller mjuk och hård flerskiktstätning, som hjälper till att minska vridmomentet vid ventildrift, uppnå syftet att spara arbete och ansträngning och inte påverkar den totala korrosionen motstånd, hög temperaturbeständighet och slitstyrka.

Denna fjärilsventil kan användas inom olika industriområden och har fått beröm och erkännande från många fabrikskunder. Vi är väl medvetna om att förmånliga priser är oskiljaktiga från mogna uppströms- och nedströmsförsörjningskedjesystem och utmärkt bearbetningsutrustning. Det är också det vi alltid har lagt stor vikt vid. Vi kommer att öka investeringarna varje år för att hålla Waits ventiler pålitlig kvalitet och förmånliga priser.

Genomförandestandarder

Designstandarder	API 609, EN 593
Flänsstandarder	ASME B16.25 (BW)
Anslutningsmetoder	BW
Testning och acceptans	API 598, EN 12266, ISO 5208
Strukturell längd	API 609, ASME B16.10, EN 558, ISO 5752
Tryck och temperaturnivåer	ASME B16.34
Låga läckagestandarder	ISO 15848-1, API 622
Anti-korrosion design	NACE MR 0103, NACE MR 0175

Ansökan

Mått	NPS 3″ ~ NPS 120″ DN80~ DN3000
Tryckområde	CL150~CL1500 PN6~ PN250
Temperaturområde	；-45°C ~ +600°C
Körläge	Turbin, pneumatisk, elektrisk

Huvuddelar material

Ventilhus	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, Monel...
Ventilplatta	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, Monel...
Ventilsäte	13Cr/SS304/SS316/+Graphites+PTFE+STL
Ventilspindel	F6A F304 F316 F51 F53 Monel K500...
Ventilspindelmutter	Kopparlegering
Förpackning	Flexibel grafit, grafitasbestförpackning, polytetrafluoreten...

Prestandafunktioner

1. Den elektriska BW metallsittande fjärilsventilen är mer lätt och flexibel i strukturell design, vilket sparar ansträngning och är bekvämt.

2. Tätningsprestandan är pålitlig och uppfyller olika standarder.

3. Ventilen har justerbar funktion och goda flödesegenskaper.

4. Den excentriska principen antas, slitaget på tätningsytan är nära noll och livslängden är längre;

5. Den kan användas för en mängd olika medier, såsom vatten, ånga, olja, luft, gas, etc.; den kan också användas för rörledningar av olika arbetsförhållanden såsom olika temperaturer, kvaliteter, korrosion, etc.

6. Ventilkroppen och ventilsätet är anslutande delar, och ventilsätets tätande ytskikt är svetsat med värmebeständiga och korrosionsbeständiga legeringsmaterial.

7. Axelns mittlinje avviker från tätningsytans centrumlinje, axelns mittlinje avviker något från rörledningens mittlinje och ventilhusets tätningsytas mittlinje (sned kon) är vid en vinkel med rörledningens mittlinje. Ovanstående tre är tre excentriska mönster.

8. Det finns flera lager av tätningsringar fästa på ventilplattan, som är lätta att använda, ingen friktion vid öppning och stängning, och vridmomentet på transmissionsmekanismen ökar vid stängning, vilket kompenserar tätningen.

9. Den flerskiktiga tätningsringen antar mjuka och hårda laminerade metallplåtar, vilket har dubbla fördelar.
