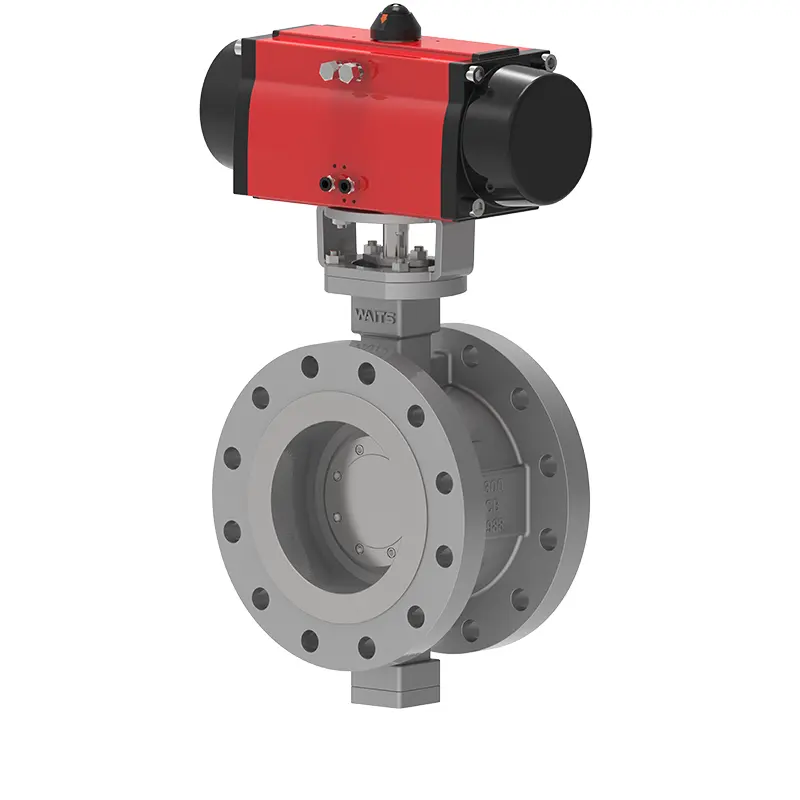

Pneumatisk flänsad metall sittande fjärilsventil

Letar du efter pneumatisk flänsad metall sittande fjärilsventil? Varför inte välja Waits! Vi är en stor ventiltillverkare med globala huvudkontor i Wenzhou, Kina, integrerar design, produktion och försäljning och kan ge dig omfattande tjänster och professionellt stöd. Denna ventil kan användas i en mängd olika industrier, inklusive men inte begränsat till stål, el, petroleum, dräneringsteknik etc.

Skicka förfrågan

Produktbeskrivning

Pneumatisk flänsad metall sittande fjärilsventil är en ventil som är mycket sofistikerad från råvaruval till design och tillverkning. Det är en energibesparande ventil med en relativt lång livslängd. Ventilen består av huvudkomponenter såsom ventilkropp, fjärilsplatta, tätningsring, transmissionsmekanism etc. Den antar tvådimensionell eller tredimensionell excentrisk principdesign och tillämpar ny bearbetningsteknik såsom elastisk tätning eller hård och mjuk multi-lagers tätning.

När det gäller prestanda har denna fjärilsventil ett litet driftmoment, korrosionsbeständighet, hög temperaturmotstånd, slitmotstånd, anpassningsförmåga till olika typer av media, övergripande tillförlitlig prestanda, effektivare och bekväm.

Implementeringsstandarder

Designstandarder	API 609, AWWA C504 ， AIN 593
Flänsstandarder	ASME B 16.5, ASME B16.47, i
Anslutningsmetoder	Rf,
Testning och acceptans	API 598 、 EN 12266-1, ISO 5208
Strukturell längd	API 609, SME B16.10 ， och 558, ISO 5752
Tryck och temperaturnivåer	ASME B16.34 、
Låga läckage standarder	ISO 15848-1, API 622
Antikorrosion	NACE MR 0103 ， NACE MR 0175

Ansökan

Storlek	NPS 3 ″ ~ NPS 120 ″ DN80 ~ DN3000
Tryckområde	CL150 ~ CL1500 PN6 ~ PN250
Temperaturområde	； -196 ° C ~ +600 ° C
Ansökningsområde	Kranvatten, avlopp, konstruktion, petroleum, kemisk industri, mat, medicin, textil, el, varvsindustri, metallurgi, energisystem etc.
Enhetsläge	Turbin, pneumatisk, elektrisk
Ventilkropp	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, MONEL ...
Ventilplatta	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, MONEL ...
Ventilsäte	13CR/SS304/SS316/+grafiter+PTFE+STL
Ventilstam	F6A, F304, F316, 17-4ph, F51, F53, Monel K500 ...
Ventilstammutter	Kopparlegering
Förpackning	Flexibel grafit, grafit asbestförpackning, polytetrafluoroetylen ...

Prestationsfunktioner

1. Pneumatisk flänsad metall sittande fjärilsventil är relativt liten och lätt, flexibel och arbetsbesparande för att fungera.

2. Ventilen är strikt implementerad i enlighet med olika standarder och strävar efter tillförlitlig tätningsprestanda.

3. I den huvudsakliga funktionella prestanda är flödesegenskaperna bra, vilket säkerställer huvudjusteringsfunktionen.

4. Den excentriska principen tillämpas på designen och tätningsytan är nästan noll slitage.

5. Den har ett brett utbud av applikationer och kan användas i olika branscher. Den kan anpassa sig till rörledningar av olika arbetsförhållanden som olika temperaturer, betyg och korrosion. De viktigaste medierna som kan användas inkluderar vatten, ånga, olja, luft, gas, etc.

6. Ventilkroppen och ventilsätet på ventilen är anslutande delar, och tätningsytan är tillverkat av ytbehandling värmebeständigt och korrosionsbeständigt legeringsmaterial.

7. När det gäller den tre-excentriska principen i ventilen, avviker mittlinjen på axeln från tätningsytans mittlinje, bildar mittlinjen på axeln något från rörledningens mittlinje, och mittlinjen på ventilens tätningsyta (sned kon) bildar en vinkel med rörledningen.

8. Det finns flera lager av tätningsringar fixerade på ventilplattan, som är toleranta mot höga temperaturer och inte har någon friktion vid öppning och stängning. När överföringsmekanismen stängs, när tätningen ökar, kompenseras tätningen. Tillämpningen av mjuka och hårda laminerade metallark kan också säkerställa att ventiltätningen inte påverkas av temperatur och miljöförändringar.
