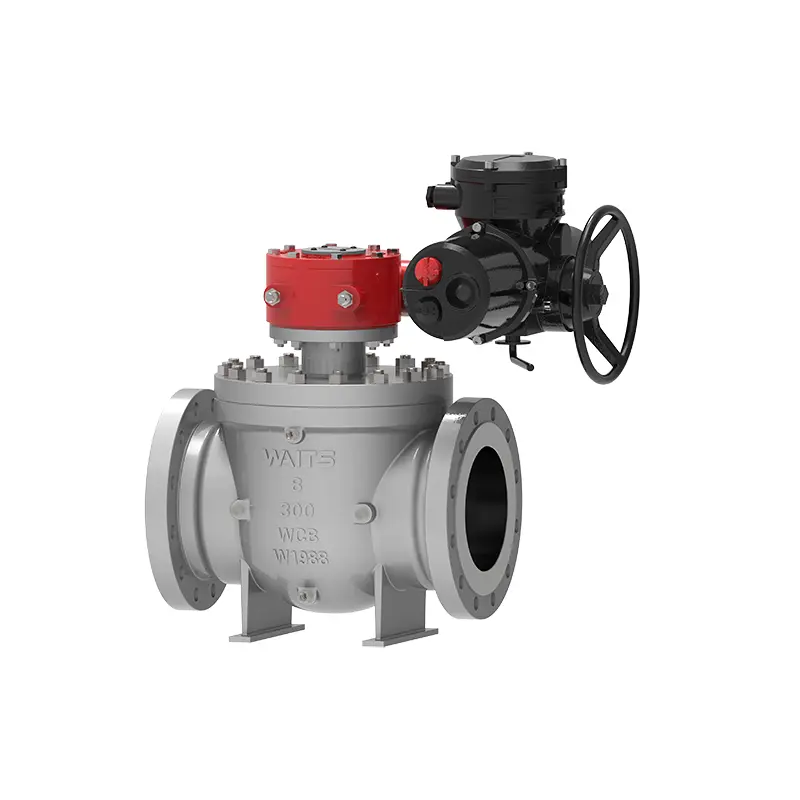

Elektrisk kulventil på toppen

Den elektriska kulventilen för övre ingång som tillverkas och tillverkas av Waits är en högpresterande, högkvalitativ ventilprodukt, som är designad, producerad och inspekterad strikt i enlighet med API-standarder. Vi grundades i USA 1994, gick in i Kina 2008 och etablerade slutligen vårt globala huvudkontor i Wenzhou. Vi har förmågan att tillhandahålla kostnadseffektiva produkter till kunder på världsmarknaden.

Skicka förfrågan

Produktbeskrivning

Den elektriska kulventilen för toppingång är lämplig för rörledningar och industrisystem. Dess fördelar inkluderar att stödja online-underhåll och minska läckage. Den har förbättrat den traditionella kulventilen med full borrning och har bättre prestanda.

Genomförandestandarder

Designstandarder	API 608, API 6D, ASME B16.34
Flänsstandarder	ASME B 16.5, ASME B16.47, ASME B16.25,
Anslutningsmetoder	RF, RTJ, BW
Testning och acceptans	API598, API 6D,
Strukturell längd	API 6D, ASME B16.10
Tryck och temperaturnivåer	ASME B16.34,
Brandskyddskrav	API6FA API607
Låga läckagestandarder	ISO 15848-1, API 622
Anti-korrosion design	NACE MR 0103, NACE MR 0175

Ansökan

Storlek	NPS1-1/2″~ 60”DN40~DN1500
Tryckområde	Klass 150~ 2500 PN10-PN420
Temperaturområde	；-60*C ~ +260°C
Användningsområde	Petroleum, kemisk industri, metallurgi, lätt industri, kraftverk, vattenförsörjning i stadsbyggnad, lågtemperaturarbetsförhållanden och långväga rörledningar som olja, gas och naturgas.
Körläge	Turbin, pneumatisk, elektrisk
Ventilhus	Smide: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Gjutgods: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Boll	Sphere: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Stödring för ventilsäte	Sätesstödring: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Ventilsätesinsats	PTFE, RPTFE, Nylon, Devlon, PEEK
Ventilspindel	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Prestandafunktioner

1. Till skillnad från vanliga ventiler behöver den elektriska kulventilen för övre ingång inte tas bort från rörledningen och kan underhållas online, vilket minskar underhållskostnaderna. Ventilen antar en svetsad ändstruktur och installeras på rörledningen, som inte påverkas av rörledningsspänningar.

2. Ventilsätesringen kan flyta oberoende i axiellt läge. Genom den förspända fjädern kan ventilsätet tätas under nolltryck och lågtrycksförhållanden. Denna design realiserar ventilens stängningsförmåga under högtrycksförhållanden. Utsidan av ventilsätesringen är inlagd med O-ringar och elastiska ringar för att säkerställa tätningen mellan ventilsätet och ventilhuset. Några av våra kunder kommer att applicera ventilen på platsen där expanderad grafit används. Vid denna tidpunkt, om en brand uppstår, kan ventilen också bibehålla tätningsprestanda.

3. När ventilsätet och ventilskaftstätningen läcker på grund av skada, kan tätningsfettet som insprutas av fettinsprutningsventilen användas för nödtätning. Under normala arbetsförhållanden kan fettet som injiceras av fettinsprutningsventilen smörja ventilskaftet och kulans yta och förbättra flexibiliteten vid öppning och stängning.

4. För ventiler installerade under jord kan vi förlänga ventilskaftet efter behov och anpassa storleken efter kundens krav. Alla avloppsrör, avgasrör och nödfettsinsprutningsanordningar förlängs i enlighet därmed, och andra relaterade rörledningar är nära den förlängda delen av ventilen. Avloppsventilen, avloppsventilen och fettinsprutningsventilen är anslutna och installerade på marken för att underlätta regelbundet underhåll.

5. De övre och nedre ventilstammarna är designade enligt API6D och ISO17292 standarder och kan förhindra statisk elektricitet.

6. När ett enkelkolvsventilsäte används uppströms och ett dubbelkolvventilsäte används nedströms, kan ventilen uppnå en dubbel blockeringsfunktion och samtidigt skära av uppströms- och nedströmsmediet. När materialet som hålls kvar i ventilkaviteten är onormalt trycksatt på grund av temperaturökning, kan ventilsätet automatiskt släppa trycket och släppa ut det till uppströmssidan.

7. Kulan på den elektriska kulventilen för övre ingång är fixerad och ytan är slipad, polerad och härdad. Det finns ett glidlager mellan kulan och ventilskaftet för att minska friktion och arbetsmoment.

8. Anslutningsflänsen mellan ventilen och ställdonet överensstämmer med ISO 5211-standarderna, med hög anpassningsförmåga och enkelt byte.

Electric Top Entry Ball Valve
