Pneumatisk trunnionskulventil

Waits är en pneumatisk Trunnion Ball Valve -tillverkare med sitt globala huvudkontor i Kina. Vi kan ge kunderna på världsmarknaden en stabil utbud och konkurrenskraftiga priser. Rich branscherfarenhet och professionellt team hjälper oss att förbättra produktkvaliteten och relaterade servicenivåer ytterligare. Olika tillverkningsstandarder kan användas i produktionen, såsom API6D/ISO17292/BS5351, etc.

Skicka förfrågan

Produktbeskrivning

Pneumatisk trunnionskulventil är en stålkulventil, ventilkroppen är smidd med högkvalitativa material, bollen är installerad och mittflänsen och nacken är anslutna med bultar. Uppströms och nedströms ventilsätet är enstaka kolveffekter med DBB -funktion. Samtidigt har tätningen mellan ventilsätet och bollen tre strukturer: traditionell mjuk tätningsstruktur, triangulär ringtätningsstruktur och hård tätningsstruktur.

Implementeringsstandarder

Designstandarder	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flänsstandarder	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Anslutningsmetoder	RF ， RTJ, BW
Testning och acceptans	API598, 6D API, BS12569;
Strukturell längd	ASME B16.10, BS 558, BS12982, ISO 5752;
Tryck och temperaturnivåer	ASME B16.34 、
Brandskyddskrav	API6FA API607
Låga läckage standarder	ISO 15848-1, API 622
Antikorrosion	NACE MR 0103 ， NACE MR 0175

Ansökan

Storlek	NPS 1 ”~ 60” DN25 ~ DN1500
Tryckområde	Klass150 ~ 2500 PN10-PN420
Temperaturområde	； -196 ℃ ~ +260 ℃
Ansökningsområde	Kranvatten, avlopp, konstruktion, petroleum, kemisk industri, mat, medicin, textil, el, varvsindustri, metallurgi, energisystem etc.
Enhetsläge	Turbin, pneumatisk, elektrisk
Ventilkropp	Forgings ： A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, MONEL, Gjutningar ： A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Boll	SPHERE ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Ventilstolstödring	Sätstödring ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Ventilsäteinsats	PTFE, RPTFE, NYLON, DEVLON, PEEK
Ventilstam	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4ph

Prestationsfunktioner

1. Ventilstammen är utformad med hänsyn till möjlig felaktig drift, så en konstruktion som kan förhindra att ventilstammen poppar ut ur ventilkroppen används.

2. Den pneumatiska trunnionbollventilen har brandsäkra och antistatiska enheter, som är mer stabil och säkrare i speciella situationer.

3. Nödförseglingsfettinjektionsportar tillhandahålls vid tätningspunkterna på ventilsätet och ventilstammen. Under normala tätningsförhållanden förlitas inte tätningsfettet, men när tätningsytan är skadad och läckor kan tätningsfett injiceras för nödreparation. Varje fettinjektionsport är utrustad med en fettinjektionsventil och en förbrukad kontrollventil.

4. En dräneringsventil installeras längst ner i ventilkroppen för avgaser och dränering av ventilhålan; En avgasventil installeras högst upp i ventilkroppen för onlineavgas och rengöring av ventilhålan. Dräneringsventilen och avgasventilen kan vara isoleringsventiler eller speciella urladdningsfogar.

5. Produkten är utrustad med en anslutningsplatta för att matcha olika drivenheter.

6. Ventiländmaterialet kan justeras enligt den specifika materialgraden för användarens rörledning. Om det är en ventil med ärmar i båda ändarna, kan hylsens längd säkerställa att svetsoperationen på plats inte påverkar tätningsmaterialet.

7. Direkt begravd design antas. För denna typ av direkta begravda ventil måste ventilstammen förlängas enligt projektet för att underlätta markdrift och sträcka sig från rörledningen till marken för motsvarande fettfyllning, avloppsutsläpp och ventileringsanordningar. Höjden på direkt begravd ventil tillhandahålls av kunden.

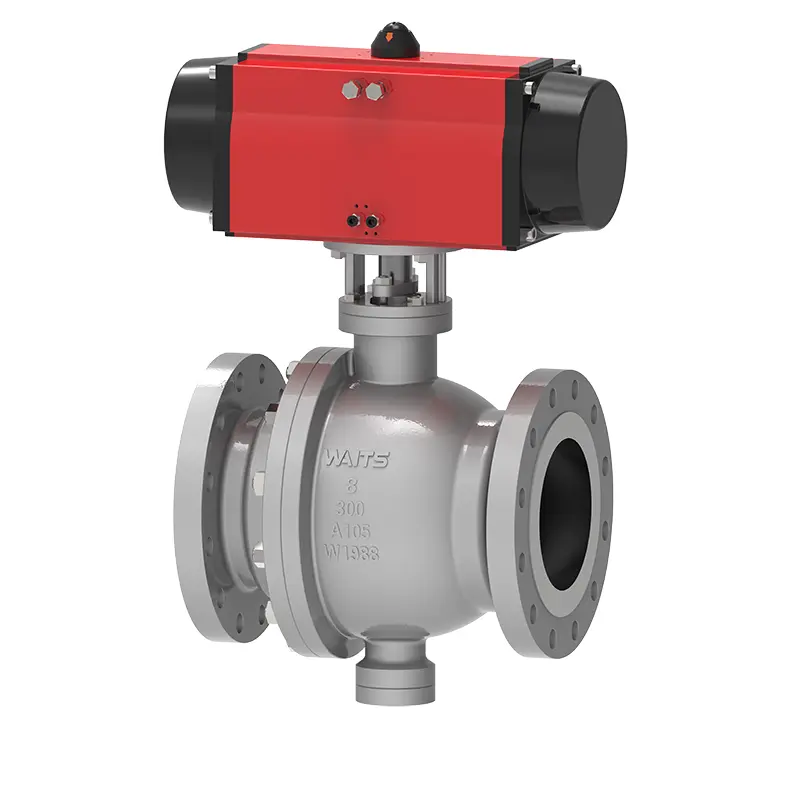

Pneumatic Trunnion Ball Valve
