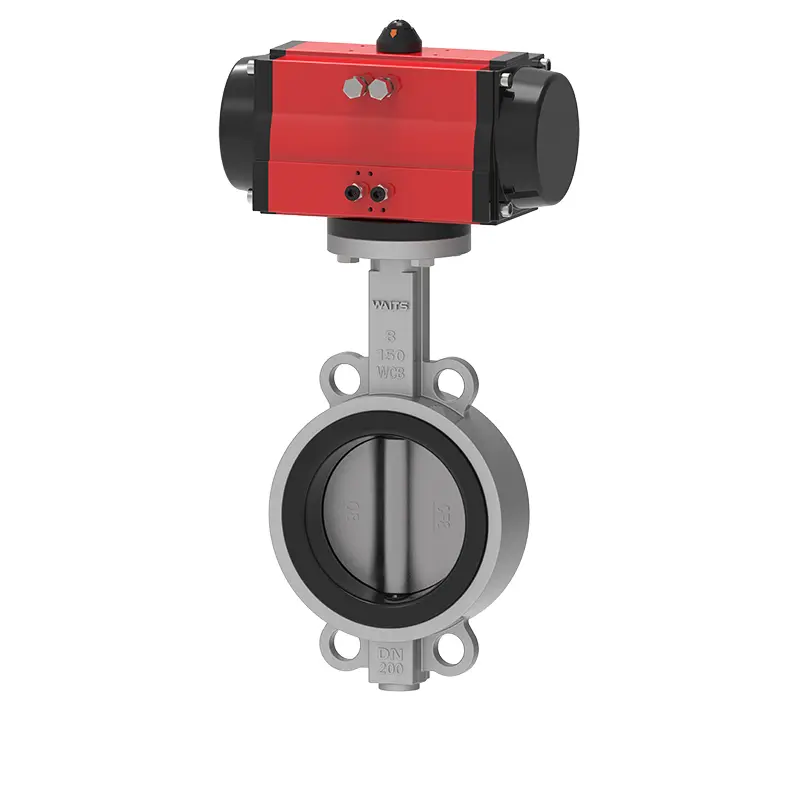

Pneumatisk skiva mjuk sittande fjärilsventil

Waits är mycket erfaren med att tillverka pneumatiska ventiler, och pneumatiska skivor mjuka sittande fjärilsventil är en av dess produkter. Vi har utbildat vårt eget professionella team och har produktionsbaser i Tianjin och Wenzhou, med stabila utbud och konkurrenskraftiga priser. Detta pneumatiska fjärilsventilmaterial är säkert och miljövänligt och kan också användas inom livsmedelsrelaterade industrier.

Skicka förfrågan

Produktbeskrivning

Waits Valves pneumatiska skivmjuka sittande fjärilsventil har gjort justeringar av designen från prestandaspekten. Genom noggrann design, forskning och utveckling och tillverkning ger det kunderna på den globala marknaden bättre produkter och användningsupplevelse.

1. Använd mycket elastiskt ventilsätesgummi

Gummiinnehållet i EPDM -ventilsätet är 50%, och vi simulerar mer än 10 000 öppnings- och stängningstester för att säkerställa stabiliteten i tätningsprestanda och inget läckage.

De huvudsakliga relaterade egenskaperna för denna ventil är följande: strand en hårdhet/grad 72 ± 3, 200%dragspänning/MPA ≥6, draghållfasthet MPA ≥15, förlängning vid brytning/%≥350, permanent deformation vid brytning/%≦ 10, tårstyrka/KN.M-1 ≥35, komprimering permanent (70 –220202020202).

Dessutom är ventilsätet utformad som en bred kant. Jämfört med den smala kantventilsätet har den breda kanten ventilsätet en bredare kontaktyta med rörledningsflänsen, och diametern kan nå nästan 20 mm, vilket har bättre tätningsprestanda.

2. Fjärilsplattan och ventilaxeln är anslutna utan stift, vilket inte orsakar läckage och korrosion på grund av installationen av stift. Dessutom är metoden för att demontera ventilaxeln mycket enkel, vilket gör det enkelt att byta ut ventilsätet.

3. Ventilkroppen är utrustad med en anti-spridningsanordning, som är säkrare att använda i rörledningen.

Implementeringsstandarder

Konstruktionsstandard	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Slutstandard	Implementeringsstandarder ANSI B16.1 Cl. 125lb och B16,5 Cl. 150 kg Av 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 och PN16 Som 2129 Tabell D och E BS 10 Tabell D och E MSS SP44 CL. 150 kg Awwa c207 150 lb ISO 2531 PN6, PN10 och PN16 ISO 7005 PN6, PN10 och PN16
Inspektion och test	API 598 ISO 5208 EN 12266
Ansikte mot ansikte	ISO 5752 、 EN 558 、 MSS SP67 API 609 DIN3202
Toppfläns	ISO 5211

Ansökan

Driftstemperatur	-45 ℃ ~+150 ℃
STORLEK	2 "-32" DN50-DN800 34 "-80" DN850-DN2000
Arbetstryck / CWP	16bar 10bar
Skal	24bar 15bar
Täta	18bar 10bar
Lufttest	6bar 6bar
Operationsmiljö	Ballast- och loppsystem kemisk bearbetning Avsaltningsanläggningar, borriggar, dricksvatten Torrt pulver, mat och dryck, gasväxter HAVC gruvindustri, pappersindustri, sandhantering, havsvatten, sockerindustrin Termoteknisk vattenbehandling avloppsvatten
Körmetod	Handspaken Mask Gear Electric Pneumatic
KROPP	Gjutjärn duktil järn kol stål rostfritt stål al-brons
SKIVA	Gjutjärn duktil järn kol stål rostfritt stål al-brons
STAM	2CR13 F304 F316 F51 F53 MONEL K500
PLATS	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Natural Rubber

Prestationsfunktioner

1. Pneumatisk skiva mjuk sittande fjärilsventil är en liten, lättviktsventil som är lätt att demontera och reparera.

2. Ventilstrukturen är enkel i design och kompakt som helhet. Öppnings- och stängningshastigheten under driften kan nå 90.

3. Under driften är vridmomentet litet och mer arbetsbesparande.

4. När det gäller ventilens viktiga tätningsprestanda utför vi strikta gastester för att uppnå nollläckage.

5. Som professionell tillverkare överväger vi kundernas anpassade behov. Pneumatisk skiva mjuk sittande fjärilsventil kan välja olika komponentmaterial och är lämplig för en mängd olika medier med ett brett utbud av applikationer.

6. Flödesegenskaperna tenderar att vara linjär och justeringsprestanda är bra.

7. Genom testning kan produkten öppnas och stängas i tiotusentals gånger och har en lång livslängd.

Pneumatic Wafer Soft Seated Butterfly Valve
