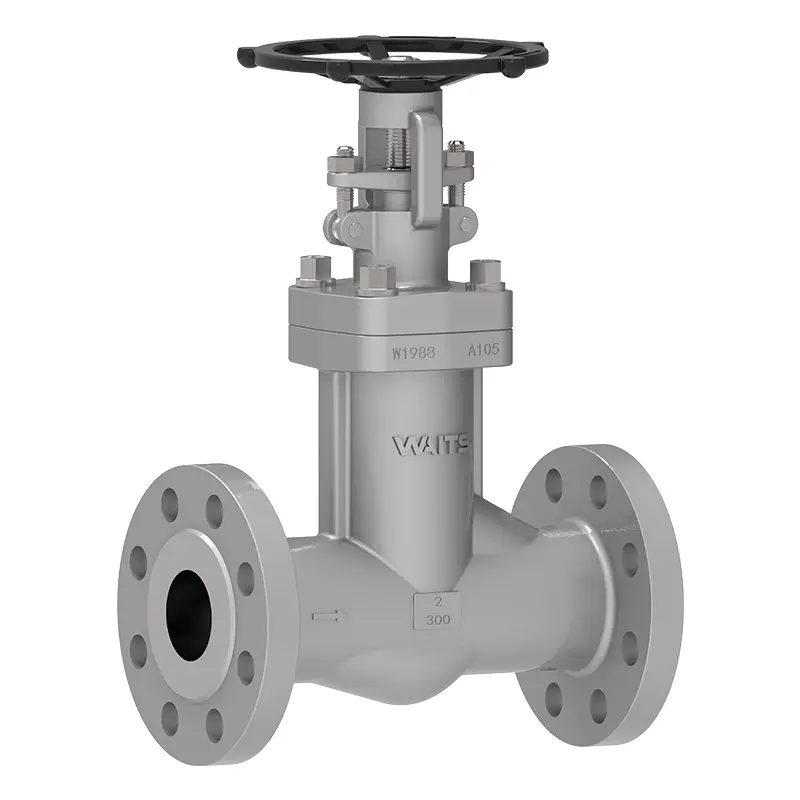

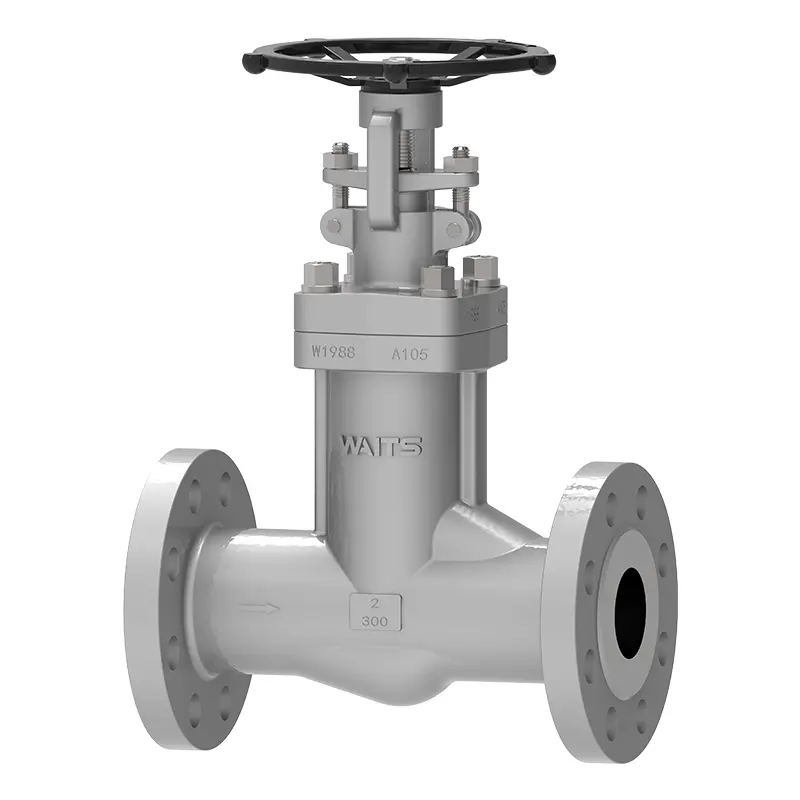

Forged Steel Bellows Globe Valve‌ ‌

Väntar ventil smidda stålbälgen Globe Valve‌ har högkvalitativ och hållbar elastisk metallbälg som varar länge. Det eliminerar vanliga problem med att packa tätningsåldring och läckage, minskar underhållskostnaderna och drifttiden och ger dina ingenjörer en renare och säkrare arbetsmiljö.

Skicka förfrågan

Produktbeskrivning

Väntar ventilfogade stålbälgar Globe Valve‌ har en hållbar bälgstruktur inuti. Botten på rostfritt stålbälgen är svetsad till ventilstammen för att förhindra att processvätskor korroderar ventilstammen. Den andra änden är belägen mellan ventilkroppen och motorhuven för att bilda en statisk tätning.

Den använder en dubbel tätningsdesign, och även om bälgen misslyckas kan ventilstamförpackningen fortfarande förhindra läckage. Bälgen är svetsade till ventilstammen för stabil prestanda och undviker vibrationer orsakade av ventilens kärnrörelse.

Implementeringsstandarder-smidda stålbälgar Globe Valve‌ ‌
Designstandarder	API602 DIN3356
Anslutningsstandarder	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Förbindelse	Rf, rtj
Test acceptans	Fire 598 EN12266
Strukturlängd	API6D/ASME B16.10/EN558
Tryck- och temperaturbetyg	ASME B16.34
Brandprov	API607, API6FA
Låg läckagestandard	API 622
Antikorrosion	NACE MR 0175

Applikationsmonterade stålbälgar Globe Valve‌ ‌
Storlek	DN15 ~ DN50 （NPS½ "~ 12"）
Tryckområde	Class150 ～ Class600, PN20 ～ PN100
Temperaturområde	-40 ℃～+350 ℃
Ansökan	Termiskt kraftverk ångsystem, kolväten, syra och alkali-media och väte med högt tryck, sterila vätskor, resistenta mot frätande gaser, etc.
Enhetsläge	Manuell, elektrisk, pneumatisk
Ventilkropp/ventilskydd	Förlåt: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5,
Ventilkärna	Förlåt: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL,
Tätningsyta	Rostfritt stål, hög temperaturlegering, legeringsstål
Ventilstam	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Stång	Komprimerad förpackning, asbestfiberförpackning, flexibel grafitförpackning,

Ansökan:

Forged Steel Bellows Globe Valve‌ är lämplig för rörledningar som transporterar media som ånga, brandfarliga och explosiva medier, termisk olja, vätskor med hög renhet, giftiga ämnen etc.

Metallbälgen är viktiga komponenter i många avkänning, tätning, vätskehantering och aktiveringsapplikationer. Olika tillverkningsmetoder och materiella egenskaper har en betydande inverkan på deras tillförlitlighet när det gäller resor, tryckegenskaper, fjäderfrekvens och temperatursvar.

Observera skillnaden mellan sömlösa och sömmar.

Beroende på projektkraven kan i många fall bildas bälgar av längsgående sömsvetsade rör vara den mest kostnadseffektiva lösningen, såsom rostfritt stålbälgen med enkel kompensation. Förutom lägre standardavvikelser i diameter och väggtjocklek reduceras också möjligheten till mikroläckage och förorening runt svetssömmen (t.ex. i vakuumapplikationer).
