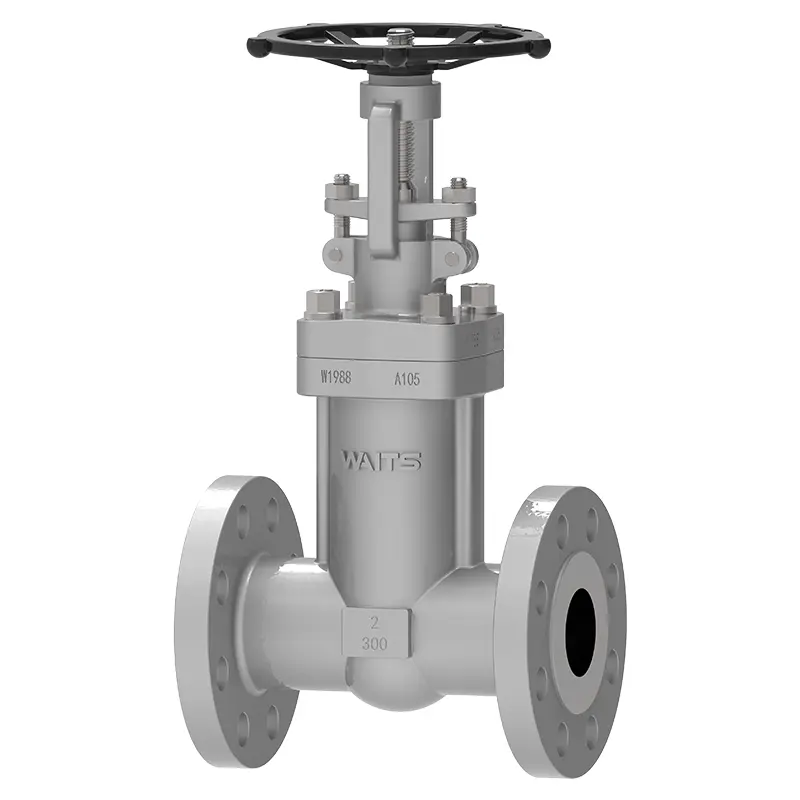

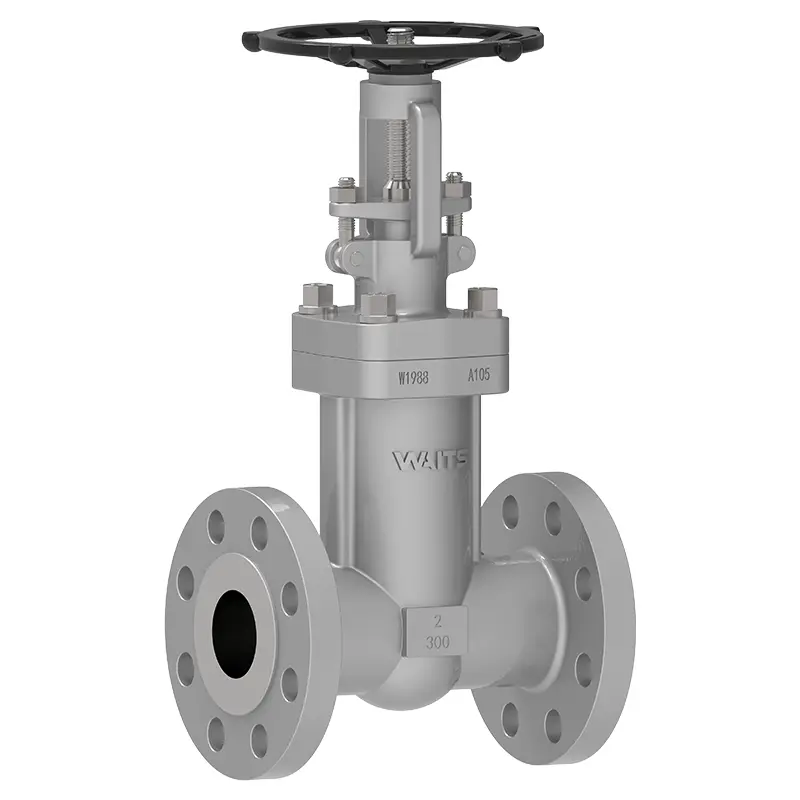

Smidda stålbälgar tätningsgrindventil

Waits Valve High Quality Forged Steel Bellows Seal Gate Valve Antar metallbälgen och förpackar dubbelförsegling. Helautomatisk svetsning förhindrar läckage - även om bälgen misslyckas kan förpackningen säkerställa nödtätning. Det är mycket lämpligt för brandfarliga, explosiva, extremt låga temperatur flytande naturgasprojekt och mycket frätande kemiska rörledningar.

Skicka förfrågan

Produktbeskrivning

Waits Valve Drable Forged Steel Bellows tätningsgrindventil kombinerar fördelarna med Bellows Seal och Gate Valve -teknik. Bälgmonteringen är dess kärnkomponent och ger dynamisk tätning. Det förbättrar inte bara tätningsprestanda och förhindrar att mediet läcker genom ventilstammen, utan minskar också slitaget på ventilstammen.

I vissa kemiska processer är vätskan i rörledningen vanligtvis giftig, radioaktiv och farlig. Bellows förseglade ventiler används för att förhindra att giftiga kemikalier läcker in i atmosfären. Bälgen kan vara tillverkade av olika material, såsom 316Ti, 321, C276 eller legering 625. Ventilkroppsmaterialet kan väljas från alla befintliga material.

Våra bälgar förseglade grindventiler tillhandahåller smidda eller gjutna ventiler, specialmaterial och kort leveranstid.

Fördelarna inkluderar:

Long Bellows Cycle Life - 3000 cykler

Icke-roterande STEM förhindrar bälgar vridning.

Två sekundära stamtätningar: a) öppet läge baksätet; b) Grafitförpackning.

Den förfalskade stålbälgen tätningsgrindventilen har en koboltkromhärdad sätesyta som är malad och lappad.

Implementeringsstandarder-Forged Steel Bellows Seal Gate Valve
Designstandarder	API602, ‌BS 1414 också
Anslutningsstandarder	ASME B16.5, ASME B16.47-A/B, EN1092-1/2
Förbindelse	Rf, rtj
Test acceptans	Fire 598 EN12266
Strukturlängd	API6D, ASME B16.10, EN558
Tryck- och temperaturbetyg	ASME B16.34
Brandprov	API607, API6FA
Låg läckagestandard	API 622
Antikorrosion	NACE MR 0175

Applikationsmonterad stålbälgens tätningsgrindventil
Storlek	3/8 " - 2"
Tryckområde	Klass 150 - 900 PN1.0 - PN16.0 MPA
Temperaturområde	-29 ° C ~ 500 °
Ansökan	Olje- och gasuttag och transport, raffineringsprocess, svavelsyra, salpetersyra och andra farliga kemikalier rörledningar, pannvattenförsörjningssystem och högtemperatur ångledning, kärnkraftverkskylningscirkulationssystem, etc.
Enhetsläge	Handhjul, avfasningsutrustning, elektrisk, pneumatisk, etc.
Ventilkropp/ventilskydd	Förlåt: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5,
Tätningsyta	Kropp, kroppsbeklädnad järnbaserad legering, beklädnad av hårdbaserad legering
Ventilstam	Förlåt: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL,
Stång	Flexibel grafit, polytetrafluoroetylen ...

Nyckelproduktanteckningar

1. När du får den smidda stålbälgen tätningsgrindventilen, installera den i rätt riktning och följ flödesriktningsmärket. Använd lämpliga verktyg och var uppmärksam på vridmomentet när du ansluter.

2. Tätt inte åt, bälgen är känsliga. Överdriven kraft kan skada tätningen.

3. Vänligen håll dig inom det nominella intervallet och undvik att överskrida det maximala trycket eller temperaturen för att förhindra fel.

4. Kontrollera regelbundet för att kontrollera om den smidda stålbälgen tätningsgrindventilen har slitage, korrosion eller läckage, annars kommer det att vara svårt att säga om en olycka inträffar medan du arbetar.

5. Om drift är svår, stoppa drift och kontrollera om blockering eller skador. Tvinga inte drift.

6. Välj kompatibla material beroende på media (ånga, olja, kemikalier) för att undvika korrosion.

7. Skydda i hårda miljöer, använd beläggningar eller isolerande material i våta eller frätande områden.

Forged Steel Bellows Seal Gate Valve
