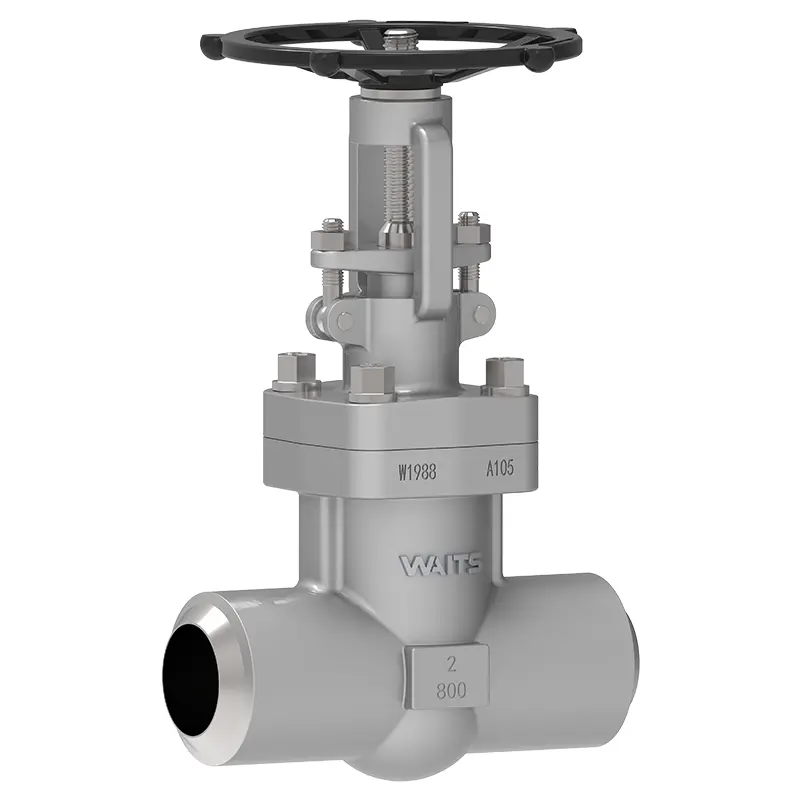

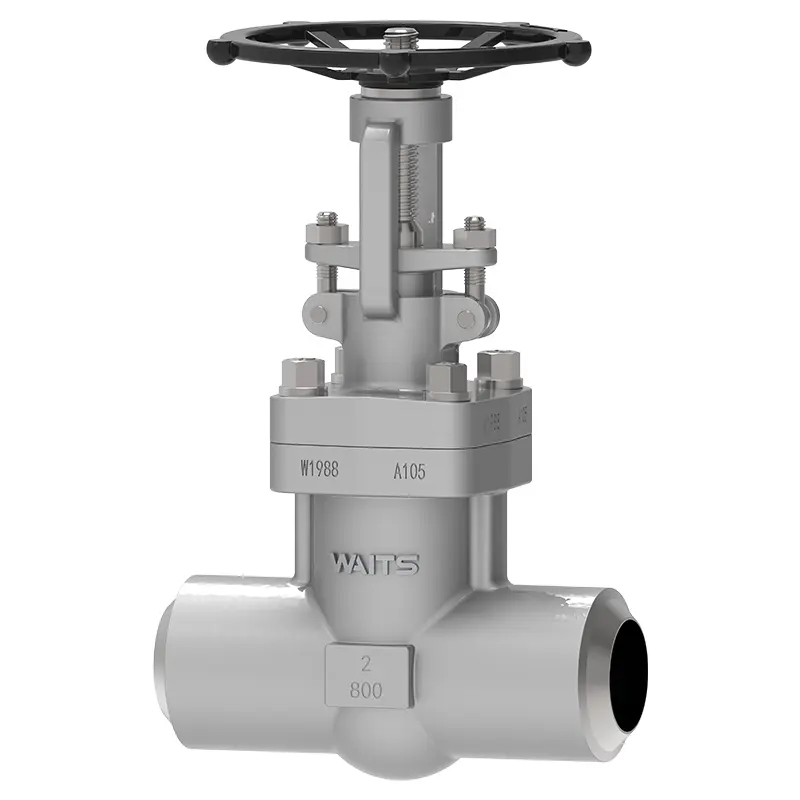

Svetsad smidd stålgrindventil

Waits Valve är en ledande tillverkare av svetsade smidda stålgrindventiler och erbjuder två motorhuvkonstruktioner. Den första designen är en bultad motorhuv med manliga och kvinnliga fogar och spiralsårpackningar, och ringfogade packningar finns också på begäran. Den andra designen är en svetsad motorhuv med gängade tätningssvetsfogar. Fullt penetrationsstyrka Svetsfogar är tillgängliga på begäran.

Skicka förfrågan

Produktbeskrivning

Väntar ventil av hög kvalitet svetsad smidd stålgrindventil används huvudsakligen inom industrier som petroleum, kemisk, naturgas och kraft. Dessa ventiler styr flödet genom att lyfta och sänka grinden och stöder endast fullständig öppen eller fullständig stängd drift. Om du råkar ha detta behov, be bara om oss! Vi är alltid i framkant för att tjäna dig!

Svetsad smidd stålgrindventil används huvudsakligen för OD -applikationer där vätskan rinner i en rak linje och kräver minimal flödesbegränsning. Den avslutande biten av grindventilen kan stoppa eller låta vätskan passera genom ventilen, och dess funktion liknar öppningen eller stängningen av grinden, så den kallas en grindventil. Om denna förklaring inte är klar kan du kontakta oss och vi kan skicka en operationsvideo!

Eftersom grindens form liknar en kil kallas den också en kil. När ventilen öppnas dras slutstycket helt in i ventilen och lämnar en fullständig öppning för vätskan. Därför är tryckfallet eller flödesbegränsningen genom ventilen liten.

Implementeringsstandarder svetsade förfalskade stålgrindventil
Designstandarder	API602, API6D
Svetstandarder	ASME B16.25, ASME B16.11
Förbindelse	SW, BW
Test acceptans	Fire 598 EN12266
Strukturlängd	API6D, ASME B16.10 och 558
Tryck- och temperaturbetyg	ASME B16.34
Brandprov	API607, ‌iso 10497
Låg läckagestandard	API 622
Antikorrosion	NACE MR 0175

Applikationsvetsad smidd stålgrindventil
Storlek	DN10 ~ DN50
Tryckområde	CL150 ~ CL2500
Temperaturområde	-20 ℃ ~ 550 ℃
Ansökan	Petrokemisk hög temperatur Cracking Unit, Power Steam Pipeline Network, Metallurgical High Pressure Fluid Control
Enhetsläge	Manuell, elektrisk, pneumatisk
Ventilkropp/ventilskydd	Förlåt: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5,
Ventilkärna	Förlåt: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL,
Tätningsyta	Rostfritt stål, hög temperaturlegering, legeringsstål, PTFE, EPDM
Ventilstam	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Stång	Komprimeringsförpackning, flexibel grafitförpackning, PTFE
