Y bellows globe ventil

Y Bellows Globe Valve antar metallbälgen och förpackar dubbelförsegling. När du behöver använda ventiler i högt tryck, hög temperatur och frätande miljö kan du överväga Waits Valves ventil. Dess kompakta struktur är lätt att underhålla, vilket kan minska driftstopp och kostnad och generera inkomst för dig!

Skicka förfrågan

Produktbeskrivning

Waits Valve High Quality Y Bellows Globe Valve antar "Y" -formad lutande flödeskanal inuti, vilket avsevärt reducerar vätskemotstånd, vilket gör det till en bra ventil för hög viskositet eller lätt stelningsmedium. Den använder metallbälgen istället för traditionell förpackningstätning för att effektivt förhindra medieläckage. Ventilstammen tillämpar tryck för att trycka den koniska ventilskivan på ventilsätet. Tätningsytan är svetsad med stellitlegering, vilket kan hindra dig från att läcka även under högt tryck. Den koniska utformningen av ventilskivan har också en "skrubbeffekt" för att automatiskt ta bort föroreningar på tätningsytan.

Implementeringsstandarder-y bellows Globe Valve
Designstandarder	DIN3356 /BS1873 /ASME B16.34
Flänsstandard	EN1092-1/2 ASME B16.5/ASME B16.47-A/B
Förbindelse	Rf/ff/rtj
Test acceptans	Och 12266 API598
Strukturlängd	EN558
Tryck- och temperaturbetyg	ASME B16.34
Brandprov	API607 API6FA
Låg läckagestandard	API 622
Antikorrosion	NACE MR 0175
Application-Y bellows Globe Valve
Storlek	DN15 ~ DN500
Tryckområde	PN16 ~ PN420
Temperaturområde	-40 ℃～ 350 ℃‌
Ansökan	Oljeprodukter med hög temperatur, naturgas, flytande gas, ångledningar för pannor, jäsningstankar etc. i raffinaderier
Enhetsläge	Handhjul, avfasningsväxlar, elektriska, pneumatiska, etc.
Ventilkropp/ventilskydd	Förlåt: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Gjutningar: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Tätningsyta	Kropp, kroppsbeklädnad järnbaserad legering, beklädnad av hårdbaserad legering
Ventilstam	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Ventilstammutter	Kopparlegering
Stång	Flexibel grafit, grafit asbestförpackning, polytetrafluoroetylen ...

Produktfunktioner

1. Y Bellows Globe Valve antar metallbälgen och förpackar dubbel tätning för att säkerställa nollläckage och förbättra säkerheten.

2. Tillverkad av korrosionsbeständiga material såsom rostfritt stål, är det lämpligt för olika frätande medier.

3. Y-typ flödeskanaldesign, optimerad flödeskanaldesign minskar motståndet, förbättrar vätskeffektiviteten och minskar energiförbrukningen.

Ansökningar

Varmtolsystem, ångsystem, varmt och kallt vattensystem, etc.

Fördelar

1. Bälgtätningselement. Den viktigaste komponenten i bälgen förseglade stoppventil är metallbälgen. Det är anslutningen mellan ventilhöljet och ventilstammen, som antar den automatiska rullens svetsningsprocess. Metallbälgen förhindrar partiellt läckage av ventilstammen.

3. Y Bellows Globe Valve kan direkt smörja ventilstammen, muttern och ärmen.

4. Ergonomisk handhjul, lätt att använda, du kan använda det i flera år

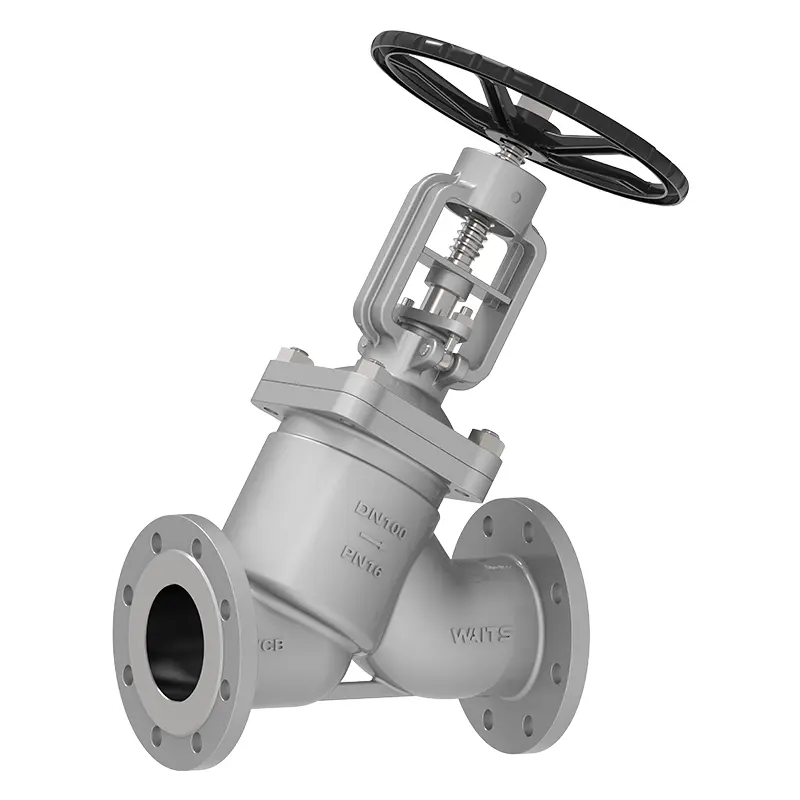

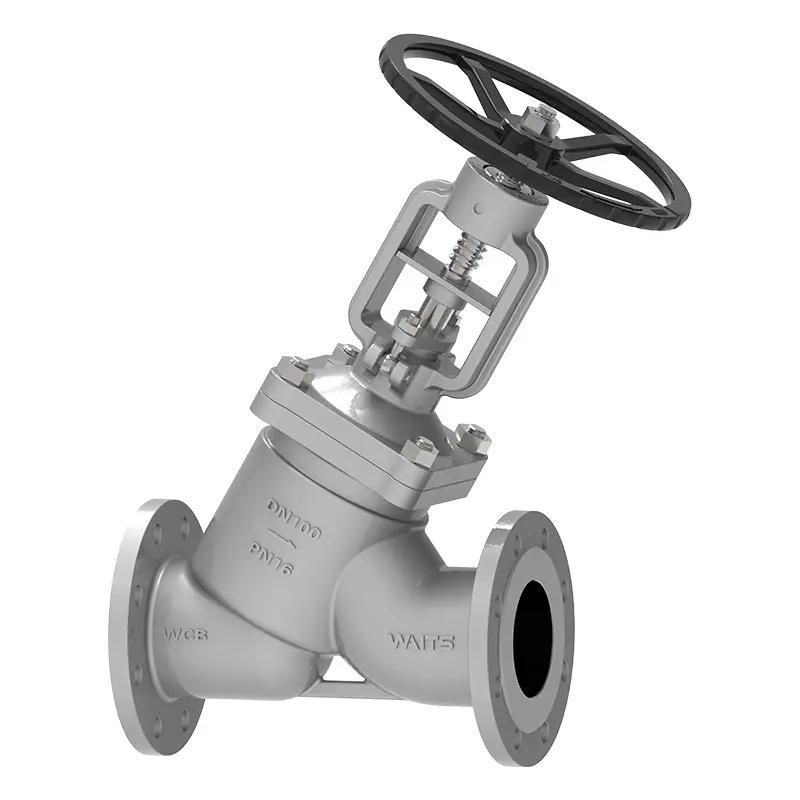

Y Bellows Globe Valve
